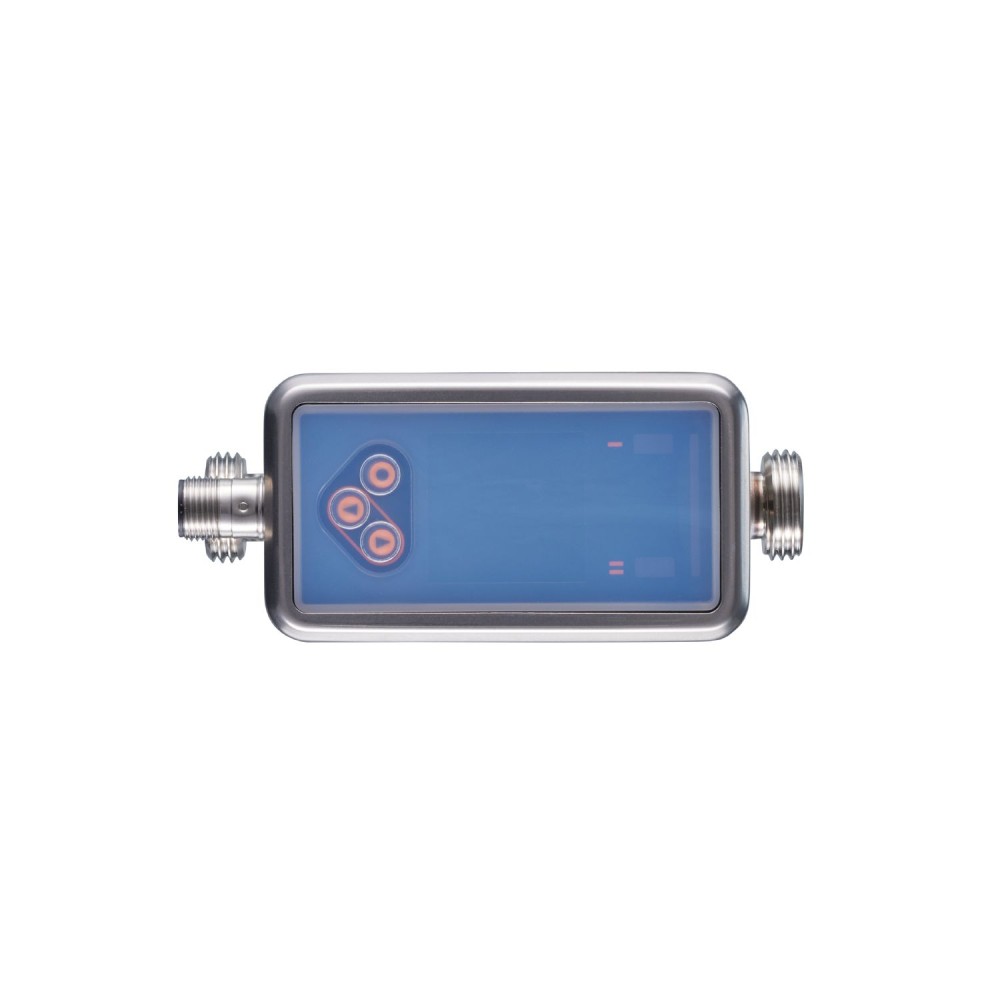

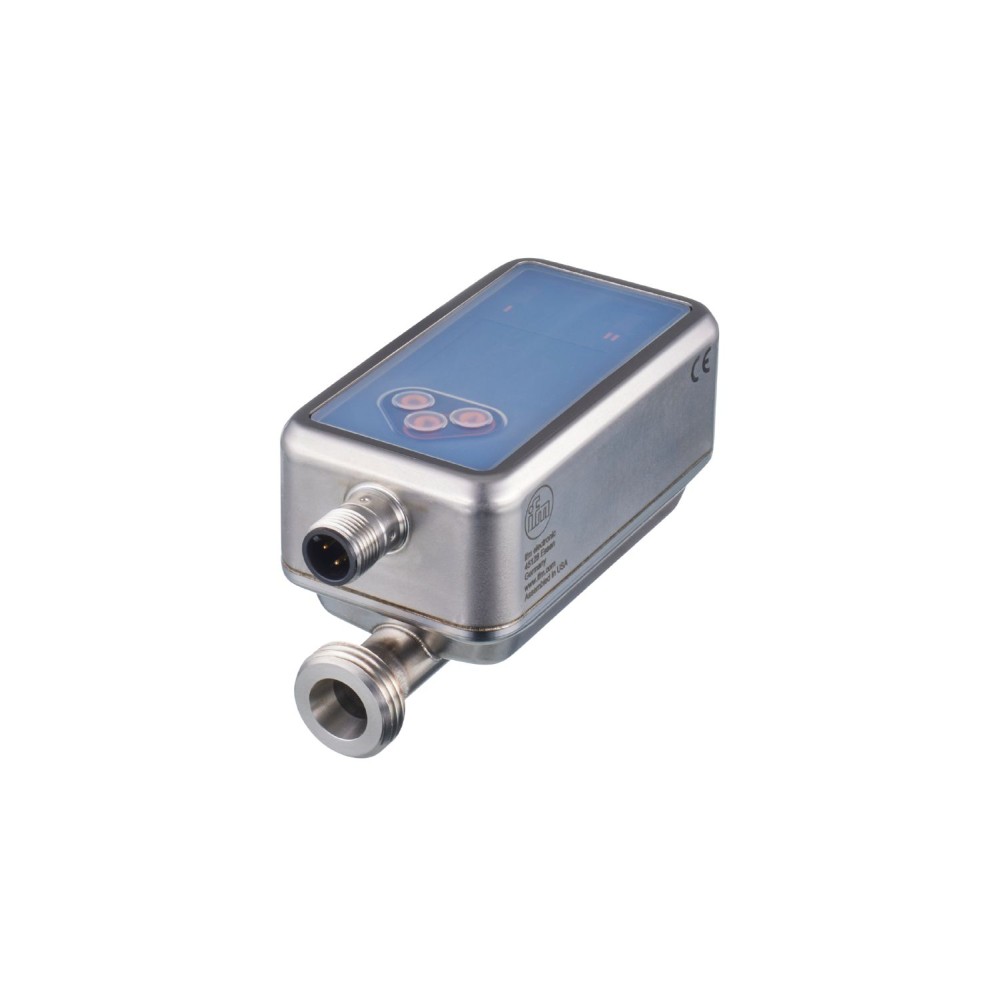

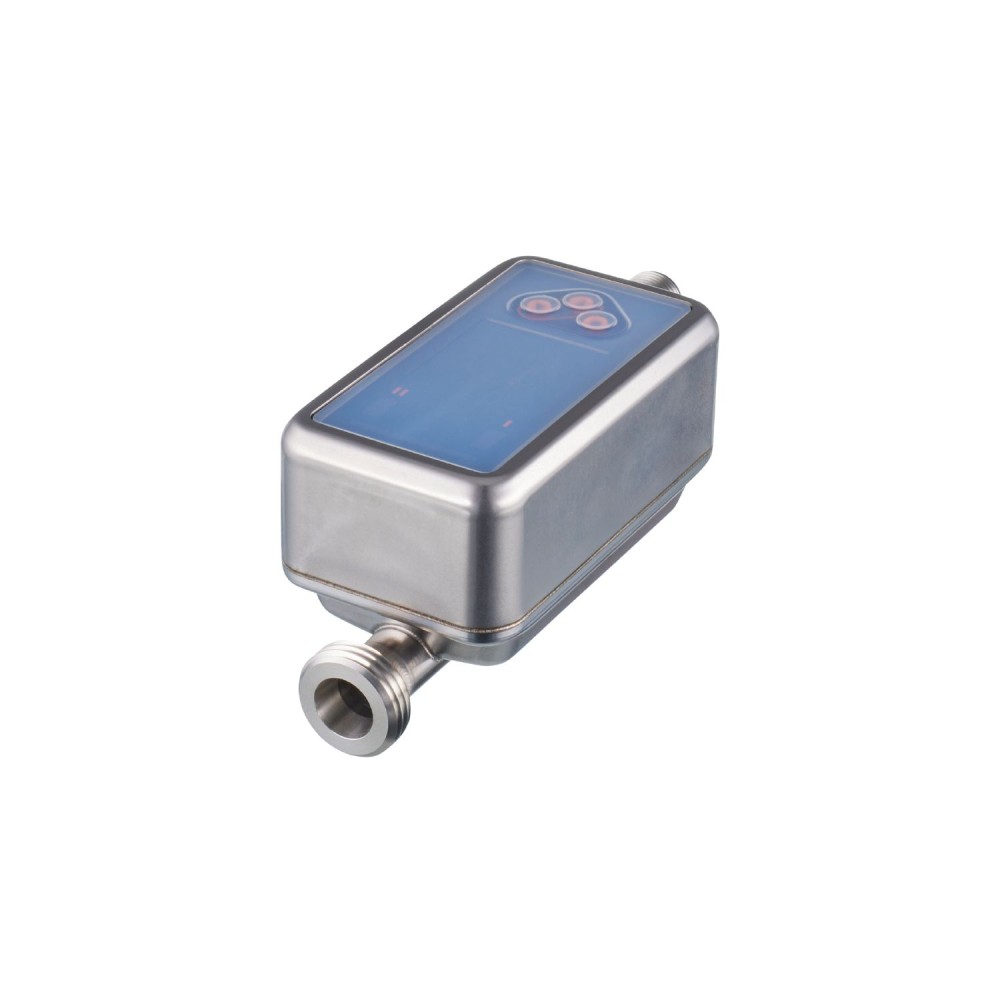

Ультразвуковой расходомер IFM SUR12XXBFRKG/US SU6021

Назначение и принцип действия

Ультразвуковой расходомер IFM SUR12XXBFRKG/US (артикул SU6021) предназначен для высокоточного измерения расхода сверхчистой воды и воды в промышленных и технологических процессах. Прибор использует ультразвуковой принцип измерения в потоке (inline), что исключает влияние толщины стенок и материалов трубопровода на точность показаний. Это позволяет добиться стабильных и надежных результатов при работе с водными средами.

Ключевые технические параметры

Критические характеристики для выбора

Для эффективного выбора и интеграции расходомера SU6021 необходимо учитывать следующие ключевые технические параметры:

• Принцип измерения: Ультразвуковой.
  Высокоточный, бесконтактный метод измерения, который обеспечивает минимальное падение давления и отсутствие движущихся частей, критичных для поддержания чистоты измеряемой среды, например, сверхчистой воды.
• Материалы смачиваемых частей: Нержавеющая сталь (316L/1. 4404).
  Корпус и измерительная труба выполнены из стали марки 316L, что гарантирует высокую коррозионную стойкость и химическую совместимость с водными средами, включая сверхчистую воду. Конструкция измерительной трубы бескомпонентная, что повышает устойчивость к воздействию среды и обеспечивает санитарную безопасность.
• Точность и повторяемость: ± (2, 0 % MW + 0, 5 % MEW) и ± 0, 2 % MEW.
  Уровень точности (MW – измеренное значение, MEW – конечное значение диапазона измерения) и высокий показатель повторяемости ± 0, 2 % MEW обеспечивают надежный контроль критически важных процессов.
• Технологическое соединение и рабочее давление: G 1/2 наружная резьба DN15, PN 100 бар.
  Стандартное резьбовое присоединение G 1/2 (DN15) упрощает монтаж в трубопроводах среднего диаметра, а высокое номинальное давление 100 бар (10 МПа) позволяет использовать расходомер в системах с высокими рабочими нагрузками.
• Интерфейсы связи и выходные сигналы: IO-Link, 4... 20 мА, импульсный/коммутационный.
  Наличие многофункционального выхода с поддержкой IO-Link, аналогового сигнала 4... 20 мА и импульсного выхода обеспечивает максимальную гибкость интеграции в современные системы автоматизации.

Преимущества конструкции и функционала

Данная модель обладает рядом преимуществ, обусловленных сочетанием ключевых технических характеристик:

• Повышенная надежность и гигиеничность:Использование бескомпонентной измерительной трубы из нержавеющей стали 316L исключает риск загрязнения среды и обеспечивает долговечность прибора за счет высокой устойчивости к воздействиям.
• Многоканальный выходной сигнал:Возможность одновременной передачи данных о расходе, температуре и диагностическом статусе через IO-Link, а также использование стандартного аналогового выхода 4... 20 мА и коммутационных/импульсных сигналов.
• Информативный дисплей и диагностика:Встроенный цветной дисплей 1, 44" с разрешением 128x128 пикселей и трехцветный диагностический светодиод обеспечивают наглядное отображение рабочих параметров и быстрое выявление нештатных ситуаций (например, определение направления потока и качество сигнала).
