Ультразвуковой расходомер IFM SUR12XXBFRKG/US SU6020

Код товара: 193915

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяSU6020

АртикулSU6020

Код производителяSUR12XXBFRKG/US

Все характеристики

IFM SU6020 дополнительные характеристики

Описание

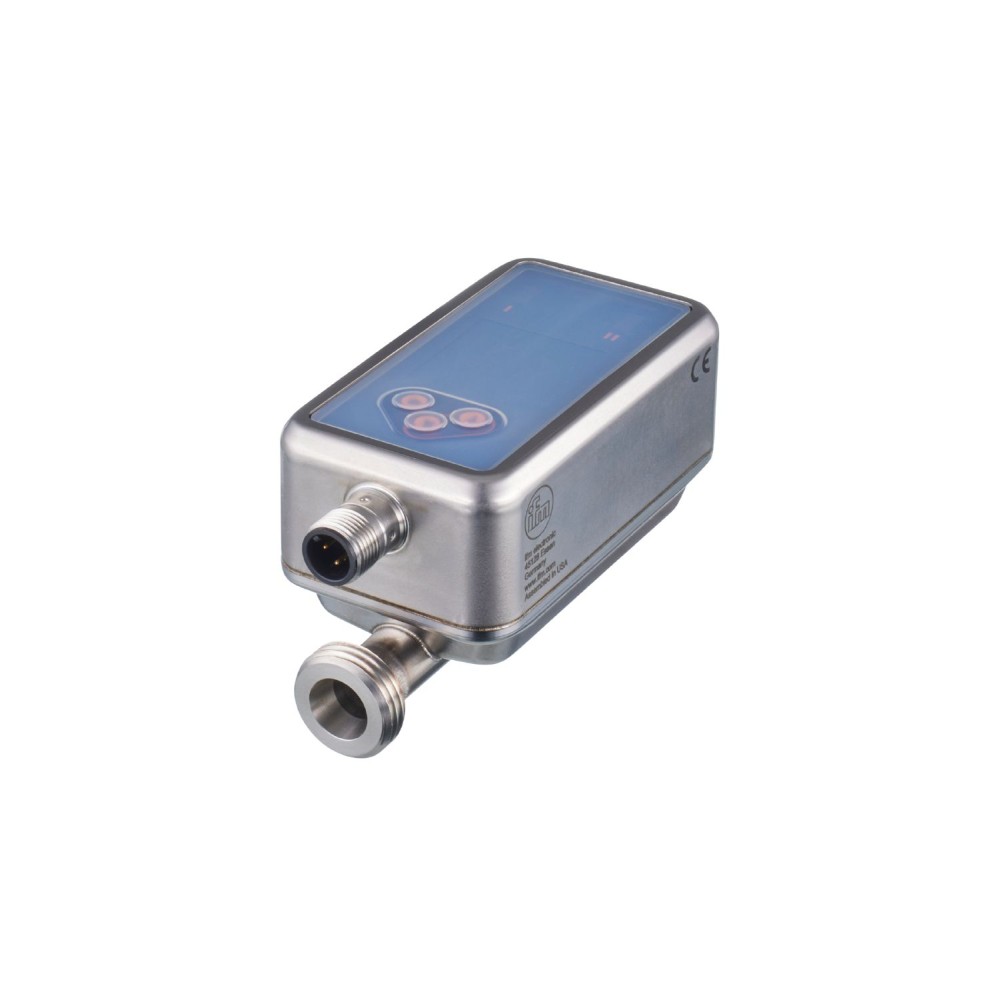

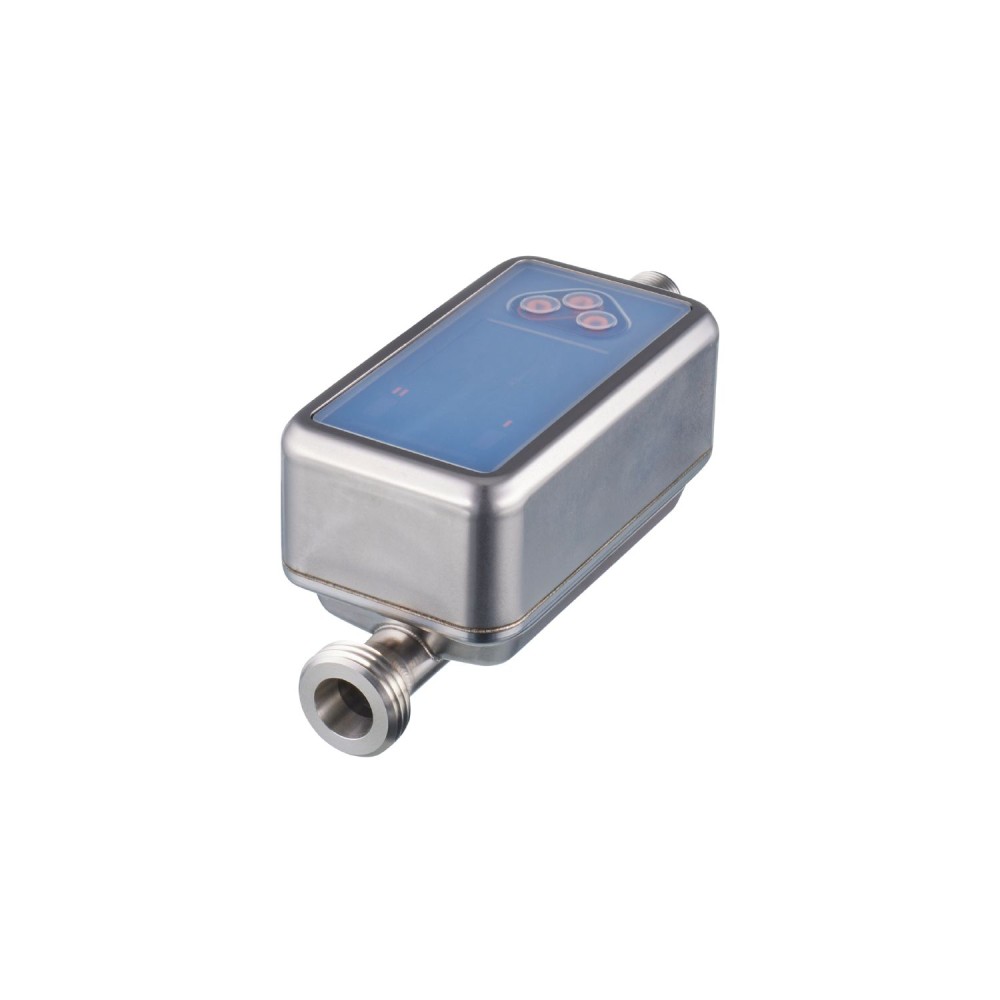

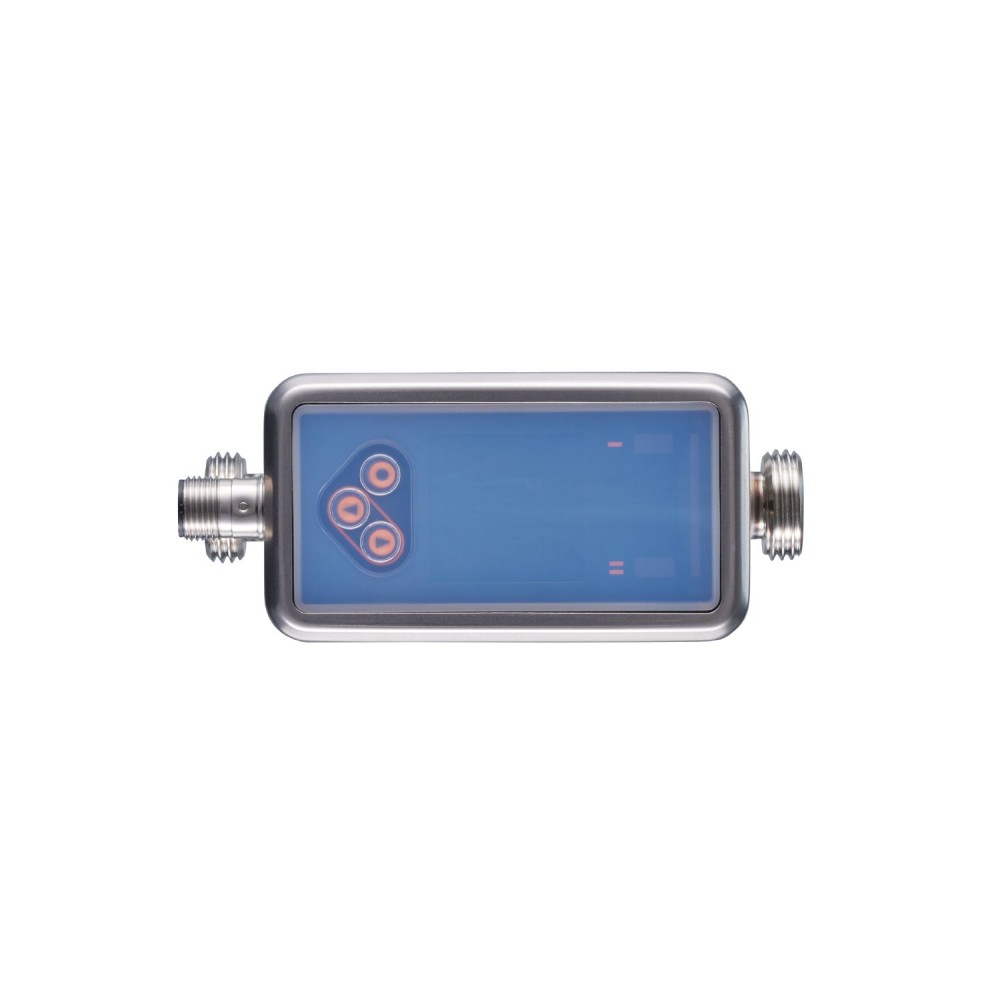

Ультразвуковой расходомер IFM SU6020 (SUR12XXBFRKG/US)

Ультразвуковой расходомер IFM SU6020 (артикул SUR12XXBFRKG/US) предназначен для высокоточного измерения расхода воды, включая сверхчистую воду, в промышленных трубопроводах. Использование ультразвукового принципа обеспечивает бесконтактное измерение, исключая контакт измерительного элемента с потоком, что критически важно для чистых сред.

Ключевые технические характеристики и практическое значение

Для принятия решения о применении расходомера в технологическом процессе необходимо учитывать следующие критические параметры:

1. Принцип измерения и особенности конструкции

Принцип измерения: Ультразвуковой.
Практическое значение: Обеспечивает высокую точность (± (2, 0 % MW + 0, 5 % MEW)) и исключает наличие движущихся частей или компонентов в измерительной трубе, что предотвращает загрязнение среды, падение давления и износ. Расходомер идеально подходит для сверхчистой воды.
Материалы смачиваемых частей: Нержавеющая сталь (316L/1. 4404).
Практическое значение: Материал гарантирует высокую химическую и коррозионную стойкость, совместимость с агрессивными и чистыми средами, а также соответствие гигиеническим требованиям.

2. Диапазон измерения и рабочее давление

Диапазон измерения: 0, 5... 65 l/min (0, 03... 3, 9 m³/h).
Практическое значение: Определяет применимость расходомера в трубопроводах с номинальным диаметром DN15 (G 1/2 наружная резьба) и обеспечивает точный контроль расхода в этом интервале.
Номинальное давление: 100 бар (10 МПа).
Практическое значение: Высокий показатель номинального давления позволяет использовать устройство в системах с высоким рабочим давлением без необходимости применения дополнительных защитных элементов или снижения рабочего режима.

3. Многофункциональные выходы и интерфейсы

Выходные сигналы: Коммутационный, импульсный, аналоговый (4-20 мА), IO-Link, частотный.
Практическое значение: Наличие двух независимых программируемых выходов и интерфейса IO-Link обеспечивает гибкость интеграции в любую современную систему автоматизации (PLC, SCADA). Это позволяет одновременно контролировать расход (аналоговый выход), объем (импульсный выход) и проводить диагностику, а также удаленную параметризацию через IO-Link.
Интерфейс: IO-Link (Ревизия 1. 1. 3).
Практическое значение: Цифровой интерфейс по стандарту IEC 61131-9 позволяет передавать не только измеренные значения расхода и температуры, но и расширенные диагностические данные о качестве сигнала, обеспечивая мониторинг состояния процесса.

Главные преимущества

Бесконтактное измерение для чистых сред:Конструкция без внутренних компонентов в потоке исключает риск загрязнения, минимально влияет на среду и не создает дополнительного падения давления.
Надежность в тяжелых условиях:Корпус из нержавеющей стали 316L и класс защиты IP 67 в сочетании с высоким номинальным давлением (100 бар) обеспечивают продолжительный срок службы и надежность в промышленных условиях.
Расширенные возможности диагностики:Наличие цифрового интерфейса IO-Link позволяет оперативно проводить диагностику состояния сенсора, определять направление потока и оценивать качество сигнала, упрощая обслуживание и повышая надежность системы.

Характеристики Ультразвуковой расходомер IFM SUR12XXBFRKG/US SU6020

Основные характеристики

MTTF[лет]	160
Аналоговая конечная точка	-52...65 l/min-3120...3900 l/h-10.817...13.521 m/s-3.12...3.9 m³/h
Аналоговая начальная точка	-65...52 l/min-3900...3120 l/h-13.521...10.817 m/s-3.9...3.12 m³/h
Аналоговые данные процесса	3
Аналоговый выход	4...20 мА
Артикул	SU6020
Вес	477.9
Время задержки включения [с]	5
Время отклика	<, 0.25, (dAP = 0, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, импульсный сигнал, аналоговый сигнал, IO-Link, частотный сигнал, диагностический сигнал, коммутационный сигнал сумматора
Габариты	110 x 48 x 55.1 мм
Данные процесса IOLink (циклические)	Функция Длина бита Сумматор32Мониторинг расхода32Мониторинг температуры32Статус4Выход 11Выход 21
Диагностические функции	определение направления потока, качество сигнала
Диапазон измерения	0.5...65 l/min30...3900 l/h0.104...13.521 m/s0.03...3.9 m³/h
Диапазон отображения	-78...78 l/min-4680...4680 l/h-16.225...16.225 m/s-4.68...4.68 m³/h
Динамический отклик T05 / T09[с]	5,7 / 86
Директива по оборудованию, работающему под давлением	может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.002...2
Заданное значение SP[°C]	-19.6...100
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный и суммарный сигнал доступны только для одного из двух выходов показания точности соблюдаются во всей области применения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.1...99990000 l
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SUR12XXBFRKG/US
Количество в упаковке	1 шт.
Конечная точка частоты, FEP	13...65 l/min782...3900 l/h2.713...13.521 m/s0.782...3.9 m³/h
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), Дисплей: PFA, Уплотнение дисплея: FKM, Разъём: PBT
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение.
Мин. время цикла процесса [мс]	9.6
Мин. разрывное давление	150 бар 15 МПа
Начальная точка аналогового сигнала [°C]	-20...76
Начальная точка частоты, FSP[°C]	-20...76
Номинальное давление	100 бар10 МПа
Общее количество выходов	2
Одобрение UL	Одобрение UL № I034
Отображать	Цветной дисплей 1,44&, quot, , 128 x 128 пикселей. Функция переключения. 2 светодиода, жёлтые. Диагностика. 1 светодиод, трёхцветный.
Отсечка низкого расхода LFC	0.5...3.2 l/min30...195 l/h0.104...0.676 m/s0.03...0.195 m³/h
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1459
Поставляемые товары	Плоский уплотнитель 2, вставка Centellenpackage
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 75
Примечание о СМИ	водные среды: для сред с добавками &, gt, 10 % повторяемость является единственным доступным значением
Принцип измерения	ультразвуковой
Профили	Передача больших двоичных объектов (BLOB) — Идентификация и диагностика
Рабочее напряжение[В]	18...32 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min2 l/h0.001 m/s0.002 m³/h
Разрешение [°C]	0.1
Ревизия IOLink	1.1.3
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Сопротивление вакууму [мбар]	-1000
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...100
стандарт SDCI	IEC 61131-9: 2013-07
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-25...80
Температурный коэффициент [% от диапазона / 10 К]	0,2
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба DN15
Тип защиты от короткого замыкания	импульсный
Тип крепления	Длина входной трубы 5xDN, длина выходной трубы 1xDN
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...64.7 l/min32...3880 l/h0.111...13.452 m/s0.032...3.88 m³/h
Точность (в диапазоне измерений)	± (2,0 % MW + 0,5 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11ms)
Уставка SP	0.9...65 l/min52...3900 l/h0.18...13.521 m/s0.052...3.9 m³/h
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 1.25µm
Частота в конечной точке FRP[Гц]	1...10000
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1:2021
