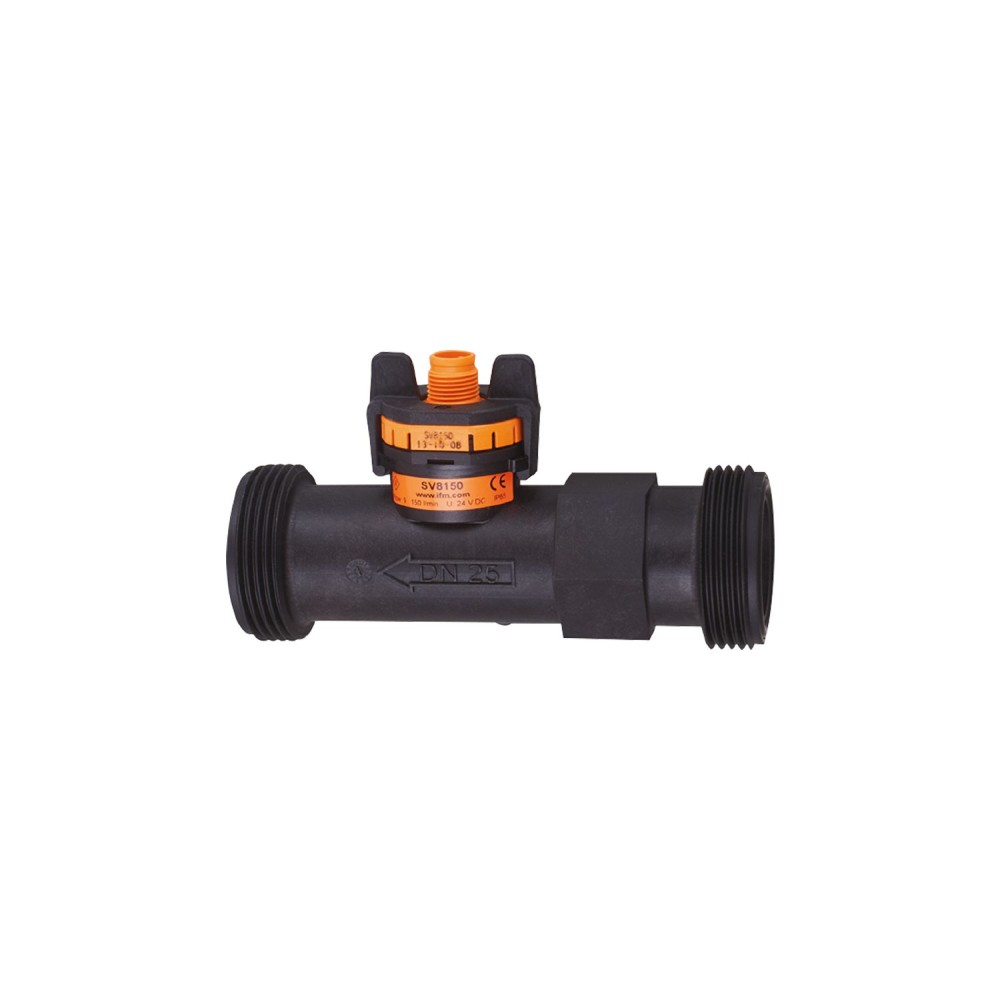

Вихревой расходомер IFM SVM54XXXD0KG/US-100 SV8050

Вихревой расходомер IFM SVM54XXXD0KG/US-100 SV8050

Вихревой расходомер IFM SVM54XXXD0KG/US-100 SV8050 предназначен для надежного и точного измерения расхода и температуры жидких сред в промышленных трубопроводах. Прибор обеспечивает высокоточный мониторинг параметров, что критически важно для эффективного управления технологическими процессами.

Ключевые технические характеристики и их значение

• Принцип измерения и одновременный мониторинг параметров.В основе работы расходомера лежит вихревой принцип измерения, позволяющий надежно определять расход среды. Устройство также оснащено встроенным платиновым датчиком температуры Pt 1000 (соответствует DIN EN 60751, класс B), что обеспечивает одновременный контроль расхода и температуры в диапазоне от -40 до 100 °C.
  Практическое значение: Комплексный мониторинг двух ключевых параметров одной точкой измерения упрощает систему контроля и повышает точность данных, необходимых для оптимизации процессов, где взаимосвязь расхода и температуры критична.
• Диапазон измерения расхода.Расходомер обеспечивает измерение расхода в диапазоне от 9 до 150 литров в минуту, что соответствует скорости потока от 0, 283 до 4, 709 метров в секунду.
  Практическое значение: Данный диапазон позволяет применять прибор в широком спектре промышленных задач, требующих контроля средних и высоких скоростей потока, например, в системах охлаждения или циркуляции.
• Аналоговый выходной сигнал и точность.Устройство оснащено аналоговым выходом 4... 20 мА. Точность измерения расхода для воды составляет менее 1% от конечного значения диапазона (MEW) при расходе менее 50% MEW и менее 2% от измеренного значения (MW) при расходе более 50% MEW.
  Практическое значение: Стандартный аналоговый выход обеспечивает легкую интеграцию в существующие системы автоматизации и управления, а высокая точность гарантирует достоверность данных для принятия оперативных решений и точного регулирования процессов.
• Рабочие среды и технологическое присоединение.Расходомер предназначен для работы с водой, гликолевыми растворами и охлаждающими жидкостями. Технологическое присоединение осуществляется посредством резьбового соединения G 1 1/4 с наружной резьбой DN25.
  Практическое значение: Четко определенные рабочие среды указывают на основную область применения прибора (например, системы кондиционирования, охлаждения). Стандартизированное резьбовое соединение обеспечивает удобство и надежность монтажа в соответствующие трубопроводы.

Преимущества

• Высокая точность и надежность данных:Благодаря вихревому принципу измерения и встроенному датчику температуры, прибор обеспечивает точные и стабильные данные о расходе и температуре, что критично для контроля качества и эффективности процессов.
• Комплексный мониторинг:Одновременное измерение двух важных параметров (расхода и температуры) одной точкой измерения упрощает установку и сокращает потребность в дополнительных датчиках.
• Простая интеграция:Стандартный аналоговый выход 4... 20 мА обеспечивает беспроблемное подключение к большинству промышленных систем управления и сбора данных.
