Вихревой расходомер IFM SVM11XXXD0KG/US-100 SV7150

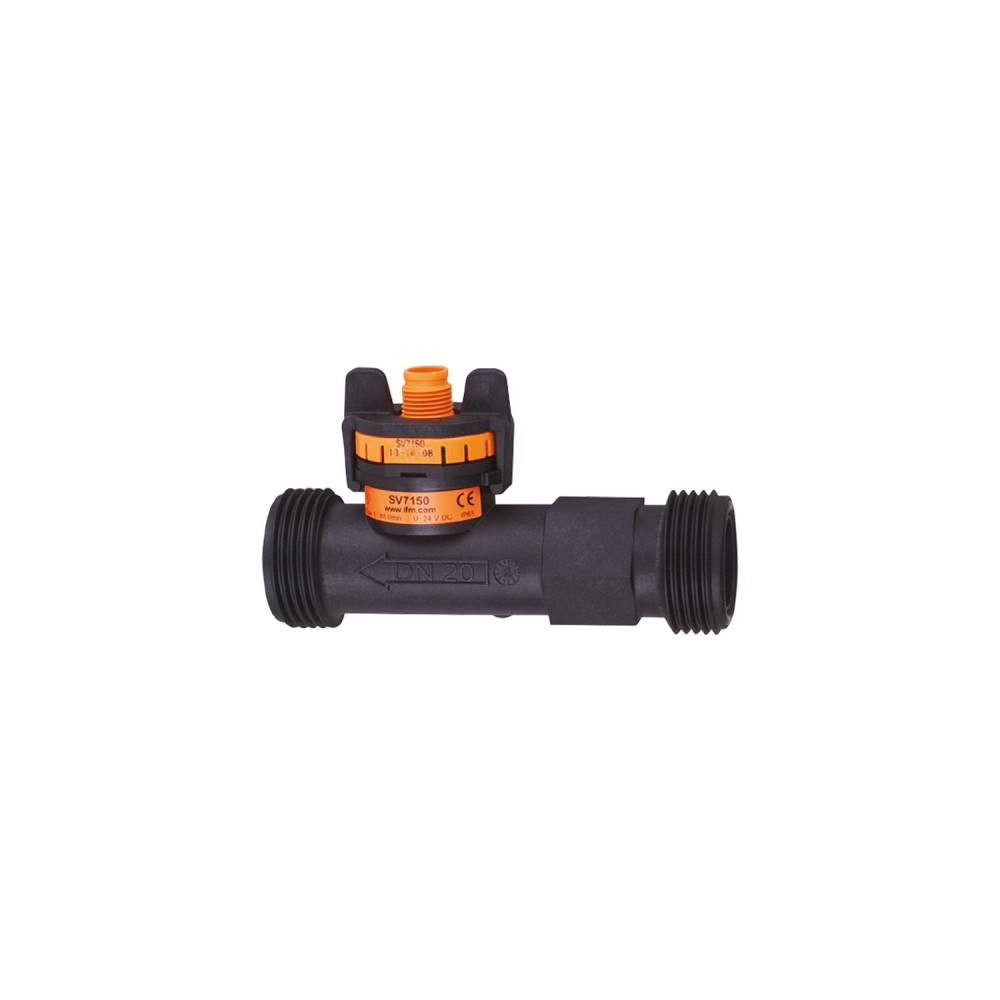

Вихревой расходомер IFM SVM11XXXD0KG/US-100 (SV7150)

Вихревой расходомер IFM SVM11XXXD0KG/US-100 (артикул SV7150) предназначен для точного измерения расхода и температуры жидких сред, преимущественно воды и жидкостей на водной основе, в промышленных трубопроводах. Устройство обеспечивает надежный мониторинг технологических процессов, предоставляя линеаризованный аналоговый выходной сигнал.

Ключевые технические характеристики

Принцип измерения и Диапазон расхода:Расходомер работает по вихревому принципу, что обеспечивает высокую точность и стабильность измерений. Диапазон измерения расхода составляет от 5 до 85 л/мин, что соответствует скорости потока от 0. 265 до 4. 509 м/с. Это позволяет эффективно использовать его для контроля различных объемов потока в трубопроводах с номинальным диаметром DN20.

Комплексное измерение и Выходной сигнал:Устройство интегрирует функцию измерения температуры благодаря встроенному элементу Pt 1000, соответствующему DIN EN 60751, класс B. Диапазон измерения температуры среды составляет от -40 до 100 °C. Расходомер оснащен одним аналоговым выходом 4-20 мА, который может быть линеаризован для точного отображения расхода и температуры, обеспечивая совместимость с большинством систем автоматизации.

Материалы и Степень защиты:Смачиваемые части расходомера изготовлены из ЭТФЭ, ПА 6Т и ЭПДМ, что гарантирует высокую химическую стойкость и долговечность при контакте с различными средами. Корпус имеет степень защиты IP 65, что обеспечивает надежную работу в условиях воздействия пыли и водяных струй, позволяя эксплуатировать расходомер в сложных промышленных средах.

Технологическое соединение:Для установки в трубопровод используется стандартное резьбовое соединение G 1 с наружной резьбой DN20. Подключение к трубе осуществляется при помощи адаптера. Максимальное номинальное давление составляет 12 бар (1. 2 МПа) при температуре до 40 °C.

Преимущества

• Многофункциональность:Возможность одновременного измерения расхода и температуры среды одним устройством упрощает систему мониторинга и позволяет получить полную картину состояния процесса.
• Надежность и долговечность:Использование высококачественных материалов для смачиваемых частей и степень защиты IP 65 обеспечивают длительный срок службы и стабильную работу в агрессивных и требовательных промышленных условиях.
• Простота интеграции:Стандартный аналоговый выход 4-20 мА и резьбовое технологическое соединение G 1 обеспечивают легкое подключение расходомера к существующим системам управления и трубопроводам.
