Вихревой расходомер IFM SVM11XXXD0KG/US-100 SV7050

Код товара: 193790

IFM Производитель

14 312 ₽

Быстрый заказ

Характеристики

Код производителяSV7050

АртикулSV7050

Код производителяSVM11XXXD0KG/US-100

Все характеристики

IFM SV7050 дополнительные характеристики

Описание

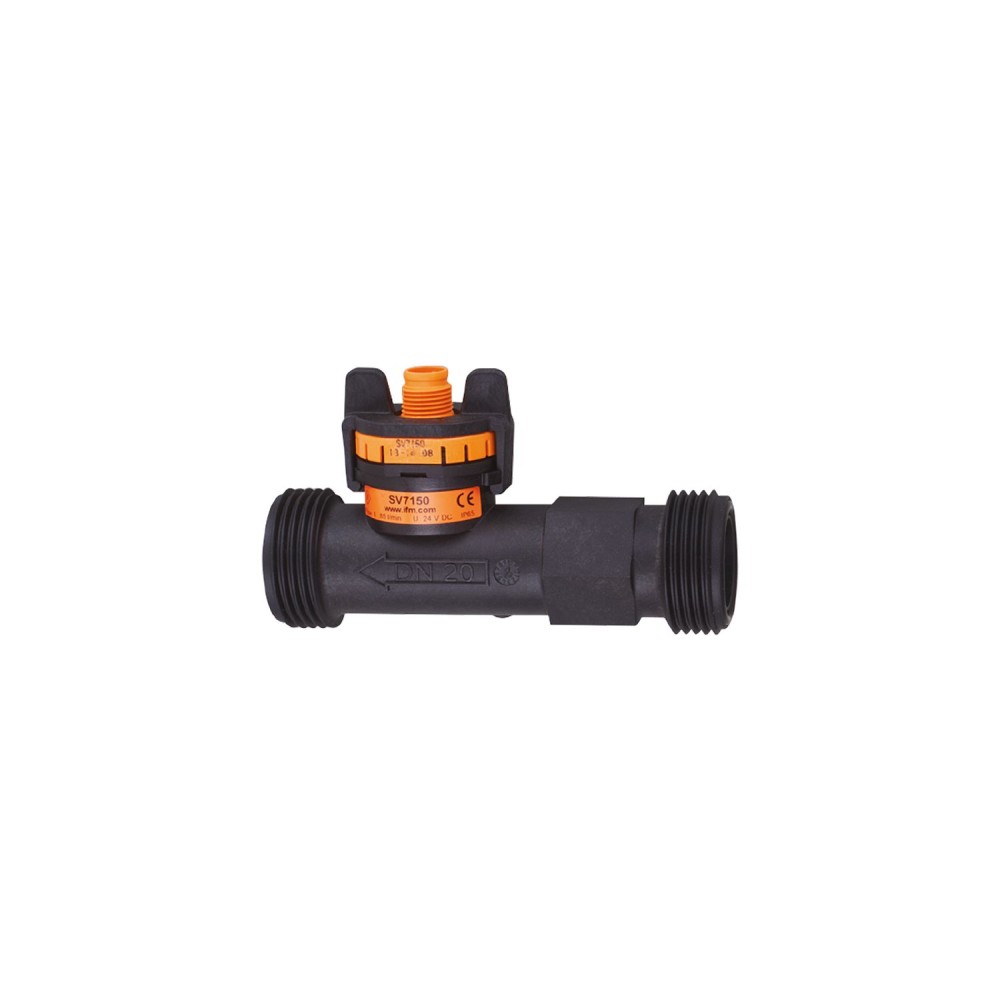

Вихревой расходомер IFM SVM11XXXD0KG/US-100 SV7050

Вихревой расходомер IFM SVM11XXXD0KG/US-100 SV7050 предназначен для надежного определения расхода и температуры жидких сред в промышленных трубопроводах. Устройство обеспечивает точный линеаризованный аналоговый выходной сигнал и подходит для работы с водой и средами на водной основе.

Ключевые технические характеристики

Принцип измерения: Вихревой
Данный принцип измерения основан на регистрации вихрей, образующихся за телом обтекания, что обеспечивает высокую точность и повторяемость измерений расхода жидкости.
Диапазон измерения: 5... 85 л/мин
Широкий диапазон измерения позволяет применять расходомер для контроля потоков различной интенсивности, что важно для адаптации к меняющимся условиям производственных процессов.
Точность измерения расхода: < 1 % MEW при Q < 50 % MEW; < 2 % MW при Q > 50 % MEW (для воды)
Высокая точность измерений гарантирует достоверность данных о расходе, критически важных для эффективного управления технологическими процессами и контроля потребления ресурсов.
Диапазон температуры измеряемой среды: от -40 до 100 °C
Расширенный температурный диапазон позволяет использовать расходомер в различных промышленных условиях, включая системы с охлажденными или нагретыми жидкостями.
Аналоговый выход: 4... 20 мА
Стандартный аналоговый выходной сигнал 4... 20 мА обеспечивает совместимость с большинством промышленных систем автоматизации и управления, упрощая интеграцию устройства.

Преимущества

Надежность измерений:Использование вихревого принципа и высокая точность обеспечивают стабильный и достоверный контроль расхода и температуры.
Универсальность применения:Подходит для работы с водой и водными растворами в широком диапазоне температур, что расширяет возможности его использования в различных отраслях.
Простота интеграции:Стандартный аналоговый выходной сигнал и резьбовое соединение G 1 DN20 упрощают подключение к существующим системам.

Характеристики Вихревой расходомер IFM SVM11XXXD0KG/US-100 SV7050

Основные характеристики

MTTF[лет]	380
Аналоговый выход	4...20, (вода: Q [л/мин] = 5,313 x (I - 4 мА), водно-гликолевая: Q [л/мин] = 5,313 x (I - 4 мА) - Qo см. рисунок 2) мА
Артикул	SV7050
Вес	105.5 г
Внутренний датчик температуры нагрева	1 К/мВт
Время задержки включения [с]	<, 2
Время отклика	0.5 мс
Выходной сигнал	аналоговый сигнал
Габариты	105 x 30.22 x 61.5 мм
Диапазон измерения	5...85 l/min0.265...4.509 m/s
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65
Измерительный элемент	1 x Pt 1000, (согласно DIN EN 60751, класс B)
Кавитация	P(абсолютное) расход / P(разница) &, gt, 5,5, чтобы избежать кавитации
Класс защиты	III
Код производителя	SVM11XXXD0KG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	<, (Ub - 8 V) / 20 mA, Ub = 24 V: 800
Материалы	ПА 6Т
Материалы (смачиваемые части)	ЭТФЭ, ПА 6Т, ФКМ
Мин. разрывное давление	25 бар 2,5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Момент затяжки [Нм]	12
Номинальное давление	12 бар 1,2 МПа
Общее количество выходов	1
Повторяемость	0,2, (% от конечного значения)
Примечание по номинальному давлению	до 40 °С
Принцип измерения	Вихрь
Рабочее напряжение[В]	8...33 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-40...100
Температура окружающей среды[°C]	-15...85
Температура хранения[°C]	-30...85
Технологическое соединение	резьбовое соединение G 1 наружная резьба DN20
Точность (в диапазоне измерений)	Q <, 50 % MEW: <, 1 % MEW / Q >, 50 % MEW: <, 2 % MW, (water)
Точность[К]	± 0,3 ± 0,005 x T
Ударопрочность	DIN EN 60068-2-2730 g (11 ms)
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN EN 60068-2-6с водой / 10...61 Гц 1 ммс водой / 61...2000 Гц 2 г
ЭМС	EN 61326-2-3
