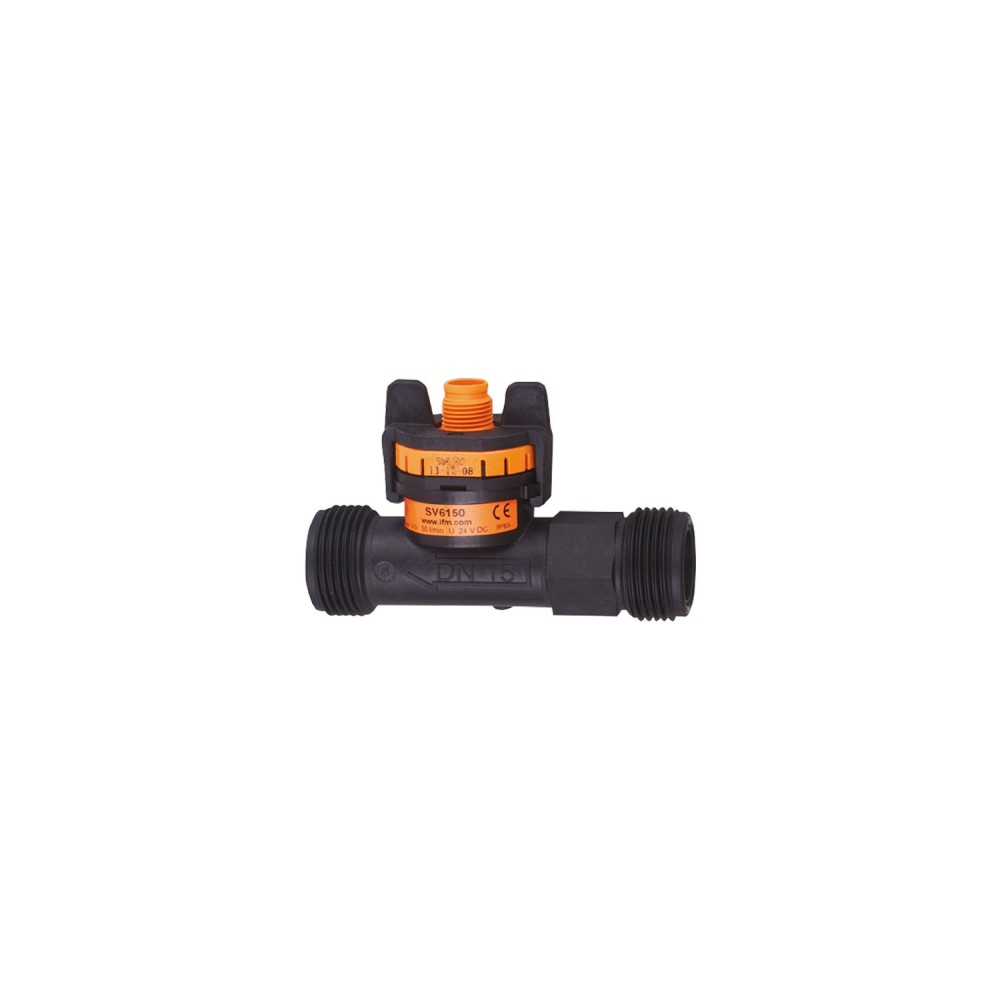

Вихревой расходомер IFM SVM34XXXD0KG/US-100 SV6150
Характеристики
| АртикулSV6150 | Код производителяSVM34XXXD0KG/US-100 |
IFM SV6150 дополнительные характеристики
Описание
Надежное определение расхода и температуры среды, Точный линеаризованный аналоговый выход, Подходит для воды и сред на водной основе, Для установки в трубопроводы, Высокая точность контроля расхода и температуры
Характеристики Вихревой расходомер IFM SVM34XXXD0KG/US-100 SV6150
Основные характеристики
| MTTF[лет] | 380 |
|---|---|
| Аналоговый токовый выход [мА] | 4...20, (вода: Q [л/мин] = 3,125 x (I - 4 мА), водно-гликолевый раствор: Q [л/мин] = 3,125 x (I - 4 мА) - Qo см. рисунок 2) |
| Артикул | SV6150 |
| Вес[г] | 76.5 |
| Внутренний датчик температуры нагрева | 1 К/мВт |
| Время задержки включения [с] | <, 2 |
| Время отклика[с] | 0.5 |
| Выходной сигнал | аналоговый сигнал |
| Диапазон измерения | 3.5...50 l/min0.29...4.145 m/s |
| Диапазон измерения[°C] | -40...100 |
| Директива по оборудованию, работающему под давлением | Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Жилье | прямоугольный |
| Замечания | MW = измеренное значениеMEW = конечное значение диапазона измерения |
| Защита | IP 65 |
| Измерительный элемент | 1 x Pt 1000, (согласно DIN EN 60751, класс B) |
| Кавитация | P(абсолютное) расход / P(разница) &, gt, 5,5, чтобы избежать кавитации |
| Класс защиты | III |
| Код производителя | SVM34XXXD0KG/US-100 |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Макс. нагрузка [Ом] | <, (Ub - 8 V) / 20 mA, Ub = 24 V: 800 |
| Материалы | ПА 6Т |
| Материалы (смачиваемые части) | ЭТФЭ, ПА 6Т, ЭПДМ |
| Мин. разрывное давление | 25 бар 2,5 МПа |
| Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
| Момент затяжки [Нм] | 12 |
| Номинальное давление | 12 бар 1,2 МПа |
| Общее количество выходов | 1 |
| Повторяемость | 0,2, (% от конечного значения) |
| Приложение | для промышленного применения |
| Примечание о температуре окружающей среды | температура среды &, gt, 0 °С: -30...85 |
| Примечание по номинальному давлению | до 40 °С |
| Принцип измерения | Вихрь |
| Рабочее напряжение[В] | 8...33 DC |
| Размеры[мм] | 87 x 30.22 x 56.1 |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| СМИ | вода, гликолевые растворы, охлаждающие жидкости |
| Специальная особенность | Позолоченные контакты |
| Средняя температура[°C] | -40...100 |
| Температура окружающей среды[°C] | -15...85 |
| Температура хранения[°C] | -30...85 |
| Технологическое соединение | резьбовое соединение G 3/4 наружная резьба DN15 |
| Точность (в диапазоне измерений) | Q <, 50 % MEW: <, 1 % MEW / Q >, 50 % MEW: <, 2 % MW, (water) |
| Точность[К] | ± 0,3 ± 0,005 x T |
| Ударопрочность | DIN EN 60068-2-2730 g (11 ms) |
| Установка | подключение к трубе с помощью адаптера |
| Устойчивость к вибрации | DIN EN 60068-2-6с водой / 10...61 Гц 1 ммс водой / 61...2000 Гц 2 г |
| ЭМС | EN 61326-2-3 |
