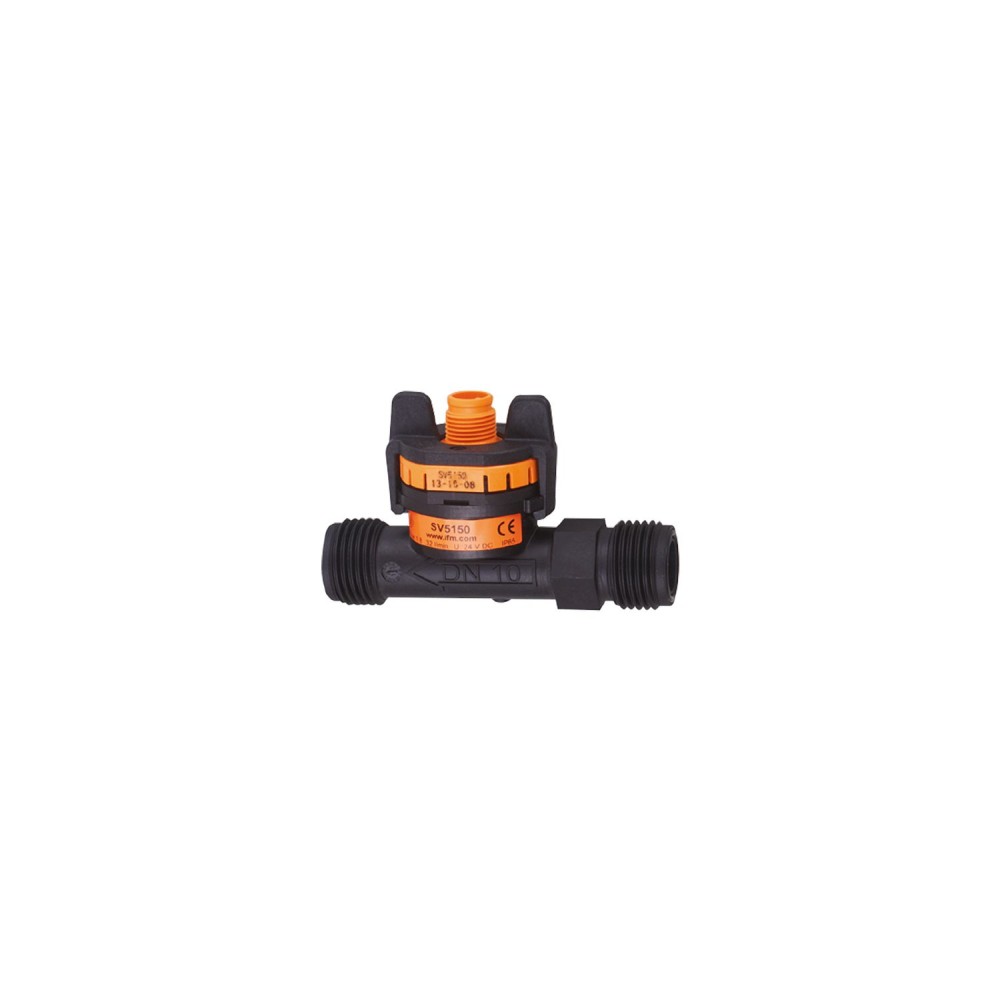

Вихревой расходомер IFM SVM34XXXD0KG/US-100 SV5150

Код товара: 193787

IFM Производитель

13 905 ₽

Быстрый заказ

Характеристики

Код производителяSV5150

АртикулSV5150

Код производителяSVM34XXXD0KG/US-100

Все характеристики

IFM SV5150 дополнительные характеристики

Описание

Вихревой расходомер IFM SVM34XXXD0KG/US-100 SV5150 предназначен для надежного определения расхода и температуры жидких сред. Прибор обеспечивает точный линеаризованный аналоговый выход и подходит для использования с водой и средами на водной основе. Он разработан для монтажа в трубопроводы и отличается высокой точностью контроля расхода и температуры.

Ключевые характеристики

Принцип измерения: Вихревой.Расходомер использует вихревой метод для определения расхода, что обеспечивает стабильное и надежное измерение потока за счет регистрации вихрей, образующихся при обтекании препятствия. Этот принцип подходит для контроля расхода воды и водных растворов.

Диапазон измерения расхода: От 1, 8 до 32 л/мин.Данный диапазон позволяет применять расходомер для мониторинга потоков в различных промышленных процессах, где требуется точное измерение низких и средних объемов жидкости.

Точность измерения:Для расхода менее 50 % от конечного значения диапазона (MEW) точность составляет менее 1 % MEW, а для расхода более 50 % MEW — менее 2 % от измеренного значения (MW) при работе с водой. Высокая точность гарантирует достоверность данных для эффективного контроля и регулирования технологических процессов.

Аналоговый выход: 4... 20 мА.Стандартный токовый выход обеспечивает простую интеграцию расходомера в существующие системы автоматизации и управления, передавая линеаризованный сигнал о расходе и температуре.

Диапазон температуры среды: От -40 до 100 °C.Широкий температурный диапазон позволяет эксплуатировать расходомер в разнообразных промышленных условиях с различными температурными режимами измеряемых жидкостей.

Преимущества

Высокая точность и надежность:Вихревой принцип измерения в сочетании с высокой точностью обеспечивает достоверный и стабильный контроль расхода и температуры среды.

Широкая область применения:Расходомер подходит для воды и водных растворов, а также выдерживает широкий диапазон температур среды, что расширяет возможности его использования в различных отраслях.

Простота интеграции:Наличие стандартного аналогового выхода 4... 20 мА упрощает подключение устройства к системам автоматизации и управления, обеспечивая удобство внедрения в существующие инфраструктуры.

Характеристики Вихревой расходомер IFM SVM34XXXD0KG/US-100 SV5150

Основные характеристики

MTTF[лет]	380
Аналоговый выход	4...20, (вода: Q [л/мин] = 2,0 x (I - 4 мА), водно-гликолевый: Q [л/мин] = 2,0 x (I - 4 мА) - Qo см. рисунок 2) мА
Артикул	SV5150
Вес	79
Внутренний датчик температуры нагрева	1 К/мВт
Время задержки включения [с]	<, 2
Время отклика	0.5 мс
Выходной сигнал	аналоговый сигнал
Габариты	90 x 30.22 x 54.1
Диапазон измерения	1.8...32 l/min0.265...4.716 m/s
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65
Измерительный элемент	1 x Pt 1000, (согласно DIN EN 60751, класс B)
Кавитация	P(абсолютное) расход / P(разница) &, gt, 5,5, чтобы избежать кавитации
Класс защиты	III
Код производителя	SVM34XXXD0KG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	<, (Ub - 8 V) / 20 mA, Ub = 24 V: 800
Материалы	ПА 6Т
Материалы (смачиваемые части)	ЭТФЭ, ПА 6Т, ЭПДМ
Мин. разрывное давление	25 бар 2,5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Момент затяжки [Нм]	12
Номинальное давление	12 бар 1,2 МПа
Общее количество выходов	1
Повторяемость	0,2, (% от конечного значения)
Примечание о температуре окружающей среды	температура среды &, gt, 0 °С: -30...85
Примечание по номинальному давлению	до 40 °С
Принцип измерения	Вихрь
Рабочее напряжение[В]	8...33 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-40...100
Температура окружающей среды[°C]	-15...85
Температура хранения[°C]	-30...85
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба DN10
Точность (в диапазоне измерений)	Q <, 50 % MEW: <, 1 % MEW / Q >, 50 % MEW: <, 2 % MW, (water)
Точность[К]	± 0,3 ± 0,005 x T
Ударопрочность	DIN EN 60068-2-2730 g (11 ms)
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN EN 60068-2-6с водой / 10...61 Гц 1 ммс водой / 61...2000 Гц 2 г
ЭМС	EN 61326-2-3
