Ультразвуковой расходомер IFM SUR54HGBFRKG/W/US-100-IPF SU9001

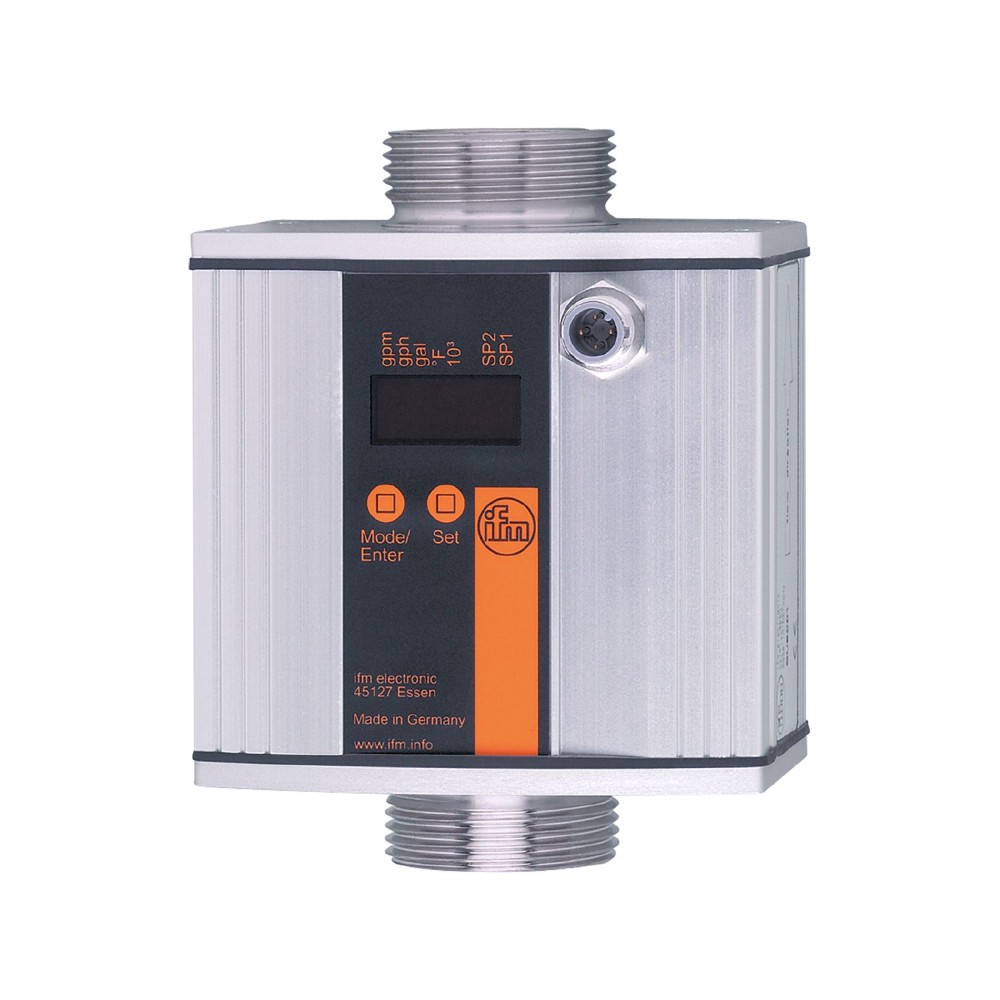

Ультразвуковой расходомер IFM SU9001 (SUR54HGBFRKG/W/US-100-IPF)

Расходомер IFM SU9001 предназначен для высокоточного измерения мгновенного расхода, общего потребления и температуры жидких сред в промышленных трубопроводах. Устройство использует ультразвуковой принцип измерения, обеспечивая надежность и высокую точность без прямого контакта с потоком.

Ключевые технические характеристики и практическое значение

Основой для выбора данной модели являются следующие параметры:

• Принцип измерения: Ультразвуковой.
  Критически важный параметр, обеспечивающий отсутствие механических движущихся частей в потоке. Это гарантирует минимальные потери давления, высокую надежность и исключает износ, который может возникнуть при работе с абразивными средами или средами с твердыми частицами.
• Совместимость со средами и диапазон измерения.
  Расходомер подходит для работы с водой, гликолевыми растворами, охлаждающими жидкостями и широким спектром масел (от 7 до 68 мм²/с при 40 °C). Номинальный диапазон измерения составляет 0... 3170 галлонов в час (0... 52, 84 галлонов в минуту) для жидкостей с аналогичными воде характеристиками. Это позволяет применять один тип датчика для контроля различных технологических процессов, включая системы охлаждения и смазки.
• Многофункциональность выходов: Коммутационный, Аналоговый, Импульсный.
  Наличие двух цифровых выходов (PNP/NPN, конфигурируемых как нормально открытый или нормально закрытый), одного аналогового выхода (0... 10 В) и импульсного выхода обеспечивает максимальную гибкость интеграции. Это позволяет одновременно контролировать расход, регистрировать общее потребление (счетчик) и отслеживать температуру среды в PLC или SCADA-системах.
• Технологическое присоединение и давление.
  Подключение осуществляется посредством резьбового соединения G 1 1/4 наружная резьба с плоским уплотнением. Номинальное давление составляет 16 бар (1, 6 МПа). Данные параметры соответствуют стандартным требованиям для трубопроводов среднего диаметра в промышленном сегменте.

Эксплуатационные преимущества

Конструктивные особенности и функционал расходомера SU9001 обеспечивают следующие ключевые преимущества для промышленного применения:

1. Повышенная надежность измерений.Отсутствие движущихся частей (ультразвуковой принцип) и исполнение смачиваемых частей из нержавеющей стали (316L/1. 4404) минимизируют необходимость в обслуживании и обеспечивают долговременную стабильность измерений.
2. Комплексный мониторинг.Возможность одновременного контроля расхода, общего потребления и температуры с помощью одного устройства сокращает затраты на монтаж и приобретение дополнительного оборудования.
3. Удобство эксплуатации.Наличие 4-разрядного буквенно-цифрового светодиодного дисплея с хорошей видимостью позволяет оперативно считывать измеренные значения и осуществлять параметризацию непосредственно на месте установки.

Технические детали

Электрические характеристики:
Рабочее напряжение: 19... 30 В постоянного тока (DC).
Электрическое проектирование: PNP/NPN.
Макс. постоянный номинальный ток коммутационного выхода: 250 мА (на выход).
Связь: Разъём M12, кодировка A, позолоченные контакты.

Условия эксплуатации:
Средняя температура: от 14 до 176 °F (от -10 до 80 °C).
Температура окружающей среды: от 14 до 140 °F (от -10 до 60 °C).
Класс защиты корпуса: IP 67.
