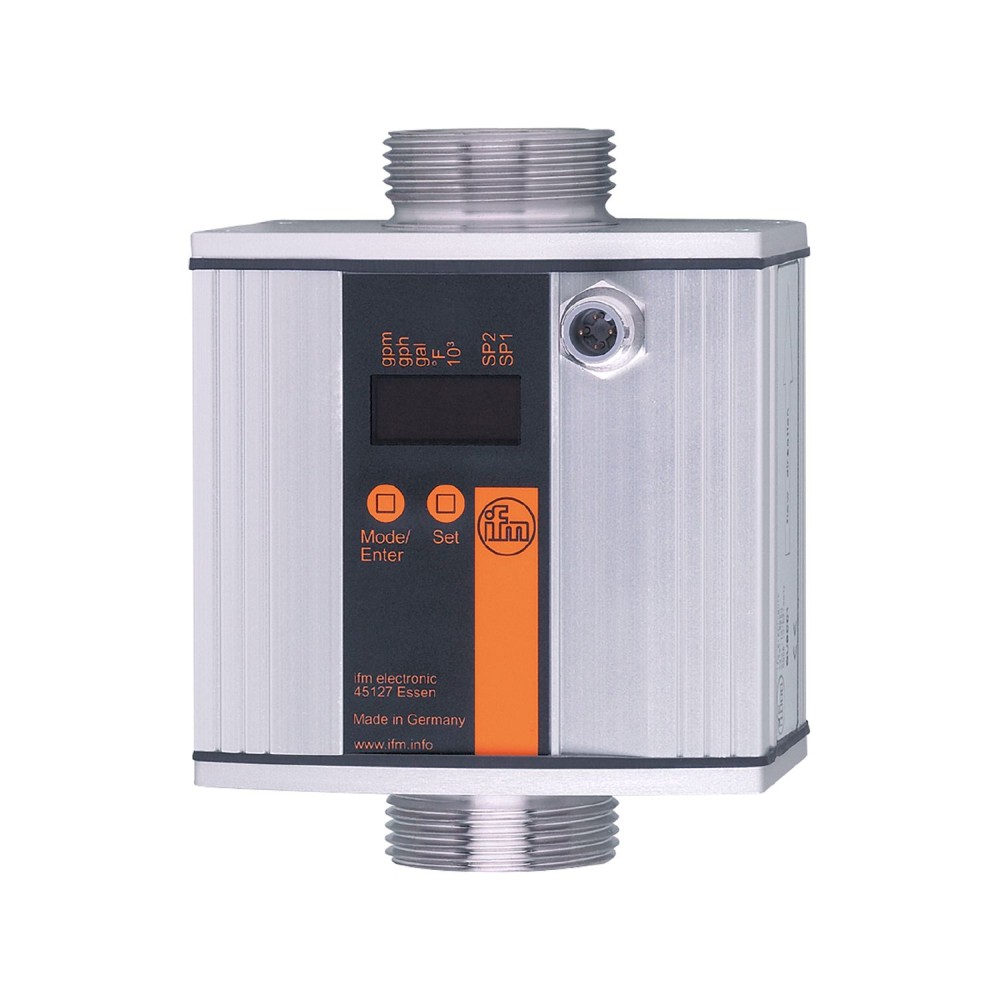

Ультразвуковой расходомер IFM SUR54HGBFRKG/W/US-100-IPF SU9000

Код товара: 193775

IFM Производитель

160 843 ₽

Быстрый заказ

Характеристики

АртикулSU9000

Код производителяSUR54HGBFRKG/W/US-100-IPF

Все характеристики

IFM SU9000 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Подходит для воды, масел и гликолевых растворов, Для установки в трубопроводы, С коммутационным выходом, аналоговым выходом и импульсным выходом, Хорошо видимый 4-разрядный светодиодный дисплей

Характеристики Ультразвуковой расходомер IFM SUR54HGBFRKG/W/US-100-IPF SU9000

Основные характеристики

MTTF[лет]	185
Аксессуары (опционально)	адаптер для трубы: 1 x R 1, нержавеющая сталь, E40205
Аналоговая конечная точка AEP	40...200 l/min2.4...12 m³/h
Аналоговая конечная точка [°C]	8...80
Аналоговая начальная точка ASP	0...160 l/min0...9.6 m³/h
Аналоговый выход напряжения[В]	0...10, (scalable)
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	SU9000
В шагах от	0.1 l/min0.01 m³/h
Вес[г]	1906.5
Время задержки включения [с]	10
Время отклика[с]	0.25, (dAP = 0)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Диапазон измерения	0...200 l/min0...12 m³/h
Диапазон измерения[°C]	-10...80
Диапазон отображения	0...240 l/min0...14.4 m³/h
Динамический отклик T05 / T09[с]	T09 = 30 (Q >, 20 l/min), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,0125...2
Жилье	прямоугольный
Заданное значение SP[°C]	-9.8...80
Замечания	герметизация: только с поставляемыми уплотнениями CentellenMW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Значение пульса	0.1 l...100000 m³
Импульсный выход	расходомер
Класс защиты	III
Код производителя	SUR54HGBFRKG/W/US-100-IPF
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход	220 l/min13.2 m³/h
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), армированное волокно NBR, FKM, PPS
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка аналогового сигнала [°C]	-10...62
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 001USкласс точности 3максимально допустимая погрешность-Q (мин)0,3 м³/чQ (т)0,84 м³/чQ (макс)12 м³/ч
Отображать	Дисплей6 светодиодов, зеленых (л/мин, м³/ч, л, м³, 10³, °C)состояние переключения2 светодиода, желтыхизмеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры
Повторяемость	1 l/min, 60 l/h, 0,06 m³ /h
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Приложение	функция сумматора, для промышленного применения
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	130 x 100 x 80.5
Разрешение	0.1 l/min0.01 m³/h
Разрешение [°C]	0.2
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
СМИ	вода, гликолевые растворы, охлаждающие жидкости, масла
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-10...80
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 1 1/4 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...199.6 l/min0...11.98 m³/h
Точка сброса rP[°C]	-10...79.8
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (8 % MW + 0,5 % MEW)
Точность[К]	± 3 (Q >, 20 l/min)
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.4...200 l/min0.02...12 m³/h
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
