Ультразвуковой расходомер IFM SUR11HGBFPKG/W/US-100-IPF SU8200

Код товара: 193774

IFM Производитель

93 146 ₽

Быстрый заказ

Характеристики

Код производителяSU8200

АртикулSU8200

Код производителяSUR11HGBFPKG/W/US-100-IPF

Все характеристики

IFM SU8200 дополнительные характеристики

Описание

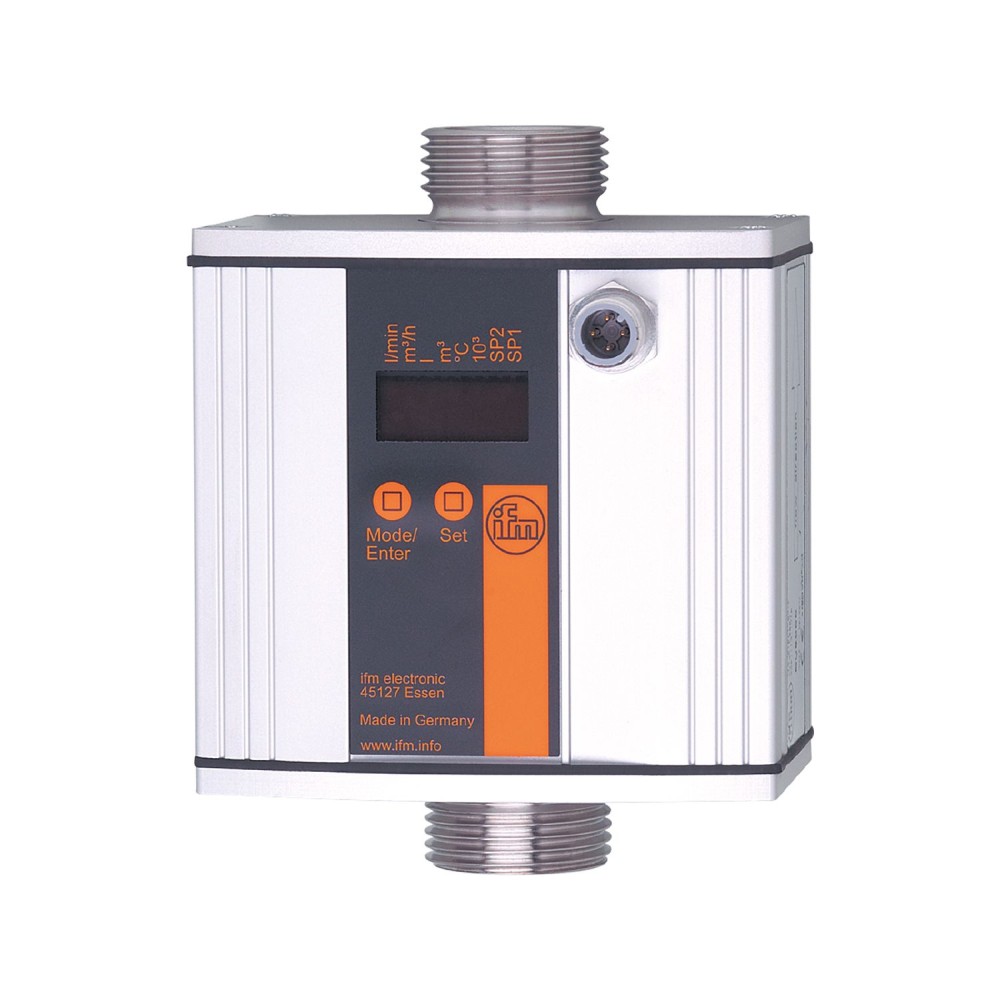

Ультразвуковой расходомер IFM SU8200 (SUR11HGBFPKG/W/US-100-IPF)

Ультразвуковой расходомер IFM SU8200 предназначен для точного и надежного измерения расхода и температуры различных жидких сред в промышленных трубопроводах. Модель SUR11HGBFPKG/W/US-100-IPF обеспечивает эффективный мониторинг технологических процессов и интеграцию в системы автоматизации.

Ключевые характеристики и их практическое значение

Принцип измерения: Ультразвуковой.Данный принцип обеспечивает бесконтактное определение расхода, что исключает износ движущихся частей, повышает надежность и точность измерений. Это критически важно для сред, где контактные методы измерения могут быть затруднены или нежелательны.
Диапазон измерения расхода: 0... 100 л/мин.Широкий диапазон измерения позволяет применять расходомер для контроля потоков в разнообразных промышленных процессах, от низких до умеренно высоких скоростей, что обеспечивает универсальность его использования.
Измеряемые среды: Вода, масла, гликолевые растворы.Поддержка нескольких типов жидких сред значительно расширяет область применения устройства, делая его подходящим для систем водоснабжения, охлаждения, гидравлических и смазочных систем.
Выходные сигналы: Два программируемых коммутационных выхода.Наличие двух независимо программируемых выходов предоставляет гибкие возможности для управления внешними устройствами, сигнализации о превышении или понижении заданных пороговых значений расхода или температуры, а также для интеграции в АСУ ТП.
Степень защиты: IP 67.Высокий класс защиты IP 67 гарантирует работоспособность расходомера в условиях повышенной влажности, пыли и кратковременного погружения в воду, обеспечивая надежную эксплуатацию в сложных производственных средах.

Преимущества

Расходомер IFM SU8200 обладает следующими ключевыми преимуществами:

Высокая точность и долговечность благодаря ультразвуковому методу измерения, который минимизирует износ и не требует частого обслуживания.
Универсальность применения для широкого спектра жидких сред и возможность интеграции в различные технологические процессы.
Гибкость настройки и удобство мониторинга за счет программируемых выходов и хорошо видимого четырехразрядного светодиодного дисплея.
Надежная эксплуатация в неблагоприятных условиях благодаря прочной конструкции и высокой степени защиты IP 67.

Характеристики Ультразвуковой расходомер IFM SUR11HGBFPKG/W/US-100-IPF SU8200

Основные характеристики

MTTF[лет]	246
Аксессуары (опционально)	Адаптер для трубы: 1 x R 1/2, нержавеющая сталь, E40179 Адаптер для трубы: 1 x R 3/4, нержавеющая сталь, E40180 Адаптер для трубы: 1 x 1/2&, quot, NPT, нержавеющая сталь, E40192 Адаптер для трубы: 1 x 3/4&, quot, NPT, нержавеющая сталь, E40193 Адаптер для трубы: 1 x R 1/2, латунь, E40152 Адаптер для трубы: 1 x R 3/4, латунь, E40153 Адаптер для трубы: 1 x 1/2&, quot, NPT, латунь, E40155 Адаптер для трубы: 1 x 3/4&, quot, NPT, латунь, E40156
Артикул	SU8200
В шагах от	0.1 l/min0.02 gpm
Вес	1694
Время задержки включения [с]	10
Время отклика	0.25, (dAP = 0) мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	130 x 100 x 80.5 мм
Диапазон измерения	0...100 l/min0...26.42 gpm
Диапазон отображения	0...120 l/min0...31.7 gpm
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 5 l/min), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, м³/ч, галлонов в минуту, галлонов в час, °C, °F
Заданное значение SP[°C]	-9.8...80
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Класс защиты	III
Код производителя	SUR11HGBFPKG/W/US-100-IPF
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход [л/мин]	110
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), армированное волокно NBR, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 001USкласс точности 3максимально допустимая погрешность-Q (мин)0,3 м³/чQ (т)0,54 м³/чQ (макс)6 м³/ч
Отображать	Дисплей4 зеленых светодиода (л/мин, м³/ч, гал/мин, гал/ч)Дисплей2 желтых светодиода (°C / °F)Состояние переключения2 желтых светодиодаИзмеренные значенияБуквенно-цифровой дисплей, 4-значныйПрограммированиеБуквенно-цифровой дисплей, 4-значный
Параметры настройки параметров	Мониторинг потока, Мониторинг температуры
Повторяемость	0,2 l/min (0,05 gpm)
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min0.02 gpm
Разрешение [°C]	0.2
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-10...80
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 1 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...99.8 l/min0...26.38 gpm
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	0,2
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.2...100 l/min0.06...26.42 gpm
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
