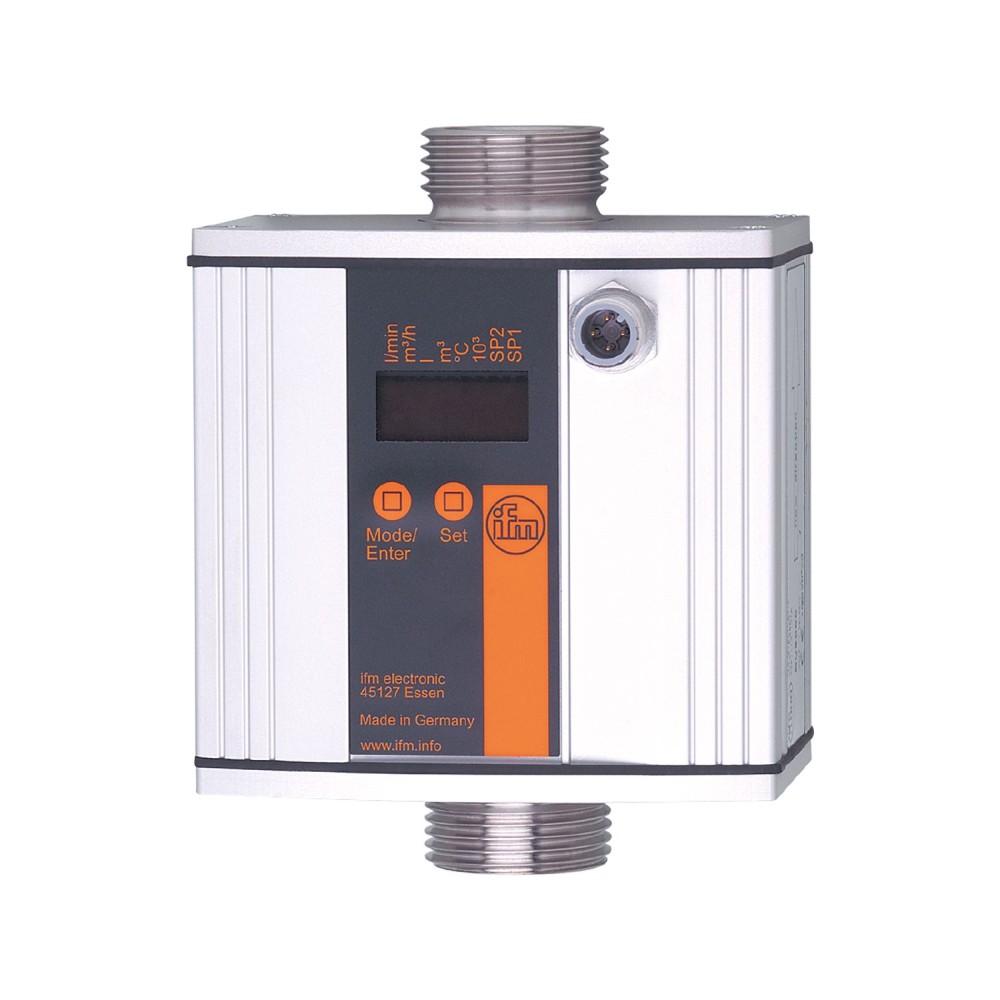

Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8001

Код товара: 193773

IFM Производитель

113 948 ₽

Быстрый заказ

Характеристики

Код производителяSU8001

АртикулSU8001

Код производителяSUR11HGBFRKG/W/US-100-IPF

Все характеристики

IFM SU8001 дополнительные характеристики

Описание

Ультразвуковой расходомер IFM SU8001 (артикул SUR11HGBFRKG/W/US-100-IPF) предназначен для точного измерения расхода, потребления и температуры различных жидких сред в промышленных трубопроводах. Устройство обеспечивает надежный контроль параметров потока и подходит для интеграции в автоматизированные системы управления.

Ключевые технические характеристики

Принцип измерения

Ультразвуковой принцип измерения обеспечивает бесконтактное и высокоточное определение расхода без механических подвижных частей. Это минимизирует износ, предотвращает засорение и способствует стабильной работе прибора с низкими затратами на обслуживание.

Диапазон измерения

Диапазон измерения составляет от 0 до 1585 галлонов в час (0 до 26. 44 галлонов в минуту). Такой широкий диапазон позволяет применять расходомер в различных промышленных процессах с переменными объемами потока, обеспечивая точность в широком спектре нагрузок.

Выходные сигналы

Наличие коммутационного, аналогового (0... 10 В) и импульсного выходных сигналов обеспечивает высокую гибкость при интеграции расходомера в разнообразные системы автоматизации и диспетчеризации. Это позволяет передавать данные о потоке, потреблении и температуре.

Поддерживаемые среды

Расходомер совместим с водой, мало- и высоковязкими маслами, а также гликолевыми растворами. Это расширяет область его применения в различных отраслях промышленности.

Степень защиты

Устройство обладает степенью защиты IP 67. Высокая степень защиты гарантирует надежную работу в сложных промышленных условиях, включая повышенную влажность, запыленность и кратковременное погружение в воду, что обеспечивает долговечность и стабильность показаний.

Преимущества

Высокая точность и надежность измерений благодаря ультразвуковому принципу, который исключает контакт с измеряемой средой и механический износ.
Универсальность подключения к системам управления обеспечивается наличием трех типов выходных сигналов: коммутационного, аналогового и импульсного.
Расширенная область применения за счет совместимости с различными средами, такими как вода, масла и гликолевые растворы, а также благодаря высокой степени защиты IP 67, позволяющей эксплуатировать прибор в жестких условиях.

Характеристики Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8001

Основные характеристики

MTTF[лет]	185
Аксессуары (опционально)	Адаптер для трубы: 1 x 1/2&, quot, NPT, нержавеющая сталь, E40192 Адаптер для трубы: 1 x 3/4&, quot, NPT, нержавеющая сталь, E40193 Адаптер для трубы: 1 x 1/2&, quot, NPT, латунь, E40155 Адаптер для трубы: 1 x 3/4&, quot, NPT, латунь, E40156
Аналоговая конечная точка	300...1585 gph5...26.44 gpm
Аналоговая начальная точка	0...1285 gph0...21.44 gpm
Аналоговый выход	0...10, (scalable) В
Артикул	SU8001
В шагах от	0.02 gal
Вес	1666.5
Время задержки включения [с]	10
Время отклика	0.25, (dAP = 0) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Габариты	130 x 100 x 80.5 мм
Диапазон измерения	0...1585 gph0...26.44 gpm
Диапазон отображения	0...1902 gph0...31.72 gpm
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 1 gpm), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,3...2
Заданное значение SP[°F]	14.5...176
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Значение пульса	0.02...9000 * 10³ gal
Импульсный выход	расходомер
Класс защиты	III
Код производителя	SUR11HGBFRKG/W/US-100-IPF
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход	1902 gph31.7 gpm
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Номинальное давление	16 бар 232 фунта на кв. дюйм 1,6 МПа
Общее количество выходов	2
Отображать	Дисплей5 зеленых светодиодов (галлоны в минуту, галлоны в час, галлоны, °F, 10³)состояние переключения2 желтых светодиода измеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры
Повторяемость	0,05 галлона в минуту, 3 галлона в час
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Разрешение	1 галлон в час0,02 галлона в минуту
Разрешение [°F]	0.5
С шагом [°F]	0.5
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура [°F]	14...176
Температура окружающей среды [°F]	14...140
Температура хранения [°F]	-13...176
Технологическое соединение	резьбовое соединение G 1 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...1581 gph0...26.38 gpm
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	± 5,4 (Q >, 0,26 gpm)
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	4...1585 gph0.06...26.44 gpm
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
