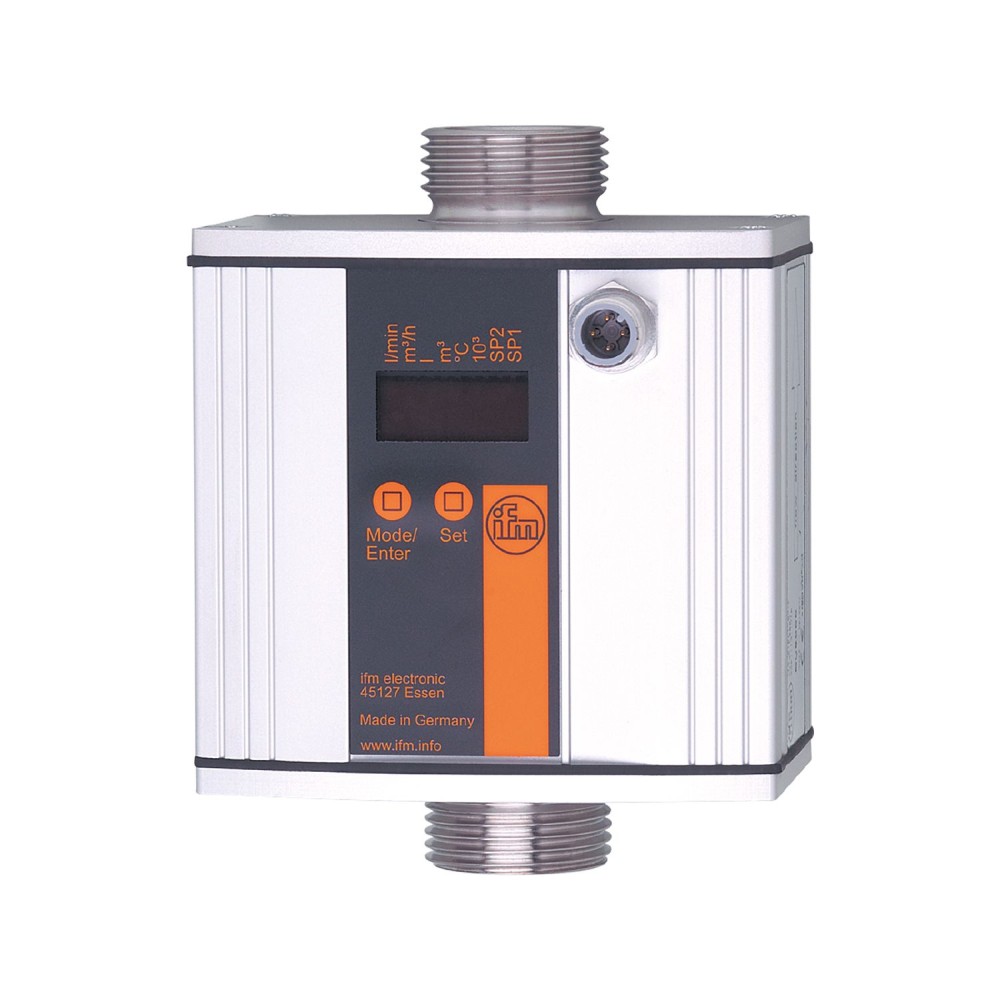

Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8000

Код товара: 193772

IFM Производитель

113 989 ₽

Быстрый заказ

Характеристики

Код производителяSU8000

АртикулSU8000

Код производителяSUR11HGBFRKG/W/US-100-IPF

Все характеристики

IFM SU8000 дополнительные характеристики

Описание

Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8000

Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8000 предназначен для точного измерения расхода, потребления и температуры жидких сред в промышленных трубопроводах. Прибор обеспечивает надежный контроль параметров потока и температуры, что критически важно для оптимизации производственных процессов и мониторинга систем.

Ключевые технические характеристики

Диапазон измерения расхода:Устройство способно измерять расход в диапазоне от 0 до 100 л/мин или от 0 до 6 м³/ч. Этот диапазон позволяет применять расходомер в различных промышленных системах с переменной интенсивностью потока.
Точность измерения:Для воды точность составляет менее ± (3 % измеренного значения + 0, 2 % конечного значения диапазона измерения). Для гликолевых растворов (35 %) и масел (вязкость 68 мм²/с при 40 °C) точность составляет менее ± (5 % измеренного значения + 0, 5 % конечного значения диапазона измерения). Высокая точность обеспечивает достоверные данные для контроля и учета.
Типы выходных сигналов:Расходомер оснащен коммутационным, аналоговым (0... 10 В) и импульсным выходами. Наличие нескольких типов выходов обеспечивает гибкость интеграции прибора в различные системы автоматизации и управления.
Номинальное давление:Максимальное номинальное давление составляет 16 бар (1, 6 МПа). Этот параметр указывает на способность прибора работать в условиях высокого давления в трубопроводах.
Степень защиты:Корпус расходомера имеет степень защиты IP 67. Данная защита гарантирует полную пыленепроницаемость и возможность кратковременного погружения в воду, что обеспечивает надежную работу в условиях агрессивной промышленной среды.

Преимущества

Универсальность применения:Благодаря широкому диапазону измерения и совместимости с водой, маслами и гликолевыми растворами, расходомер подходит для разнообразных промышленных задач.
Гибкость интеграции:Наличие коммутационного, аналогового и импульсного выходов позволяет легко адаптировать устройство к существующим системам контроля и управления.
Надежность в эксплуатации:Высокая степень защиты IP 67 и прочные материалы конструкции (например, нержавеющая сталь 316L для смачиваемых частей) обеспечивают стабильную работу расходомера даже в неблагоприятных условиях окружающей среды.

Характеристики Ультразвуковой расходомер IFM SUR11HGBFRKG/W/US-100-IPF SU8000

Основные характеристики

MTTF[лет]	185
Аксессуары (опционально)	адаптер для трубы: 1 x R 1/2, нержавеющая сталь, E40179 адаптер для трубы: 1 x R 3/4, нержавеющая сталь, E40180 адаптер для трубы: 1 x R 1/2, латунь, E40152 адаптер для трубы: 1 x R 3/4, латунь, E40153
Аналоговая конечная точка	20...100 l/min1.2...6 m³/h
Аналоговая начальная точка	0...80 l/min0...4.8 m³/h
Аналоговый выход	0...10, (scalable) В
Артикул	SU8000
В шагах от	0.1 l/min0.005 m³/h
Вес	1713.5
Время задержки включения [с]	10
Время отклика	0.25, (dAP = 0) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Габариты	130 x 100 x 80.5 мм
Диапазон измерения	0...100 l/min0...6 m³/h
Диапазон отображения	0...120 l/min0...7.2 m³/h
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 5 l/min), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,025...2
Заданное значение SP[°C]	-9.8...80
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Значение пульса	0.1 l...1 000 000 m³
Импульсный выход	расходомер
Класс защиты	III
Код производителя	SUR11HGBFRKG/W/US-100-IPF
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход	110 l/min6.6 m³/h
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка аналогового сигнала [°C]	-10...62
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 001USкласс точности 3максимально допустимая погрешность-Q (мин)0,3 м³/чQ (т)0,54 м³/чQ (макс)6 м³/ч
Отображать	Дисплей6 светодиодов, зеленых (л/мин, м³/ч, л, м³, 10³, °C)состояние переключения2 светодиода, желтыхизмеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры
Повторяемость	0,2 l/min, 12 l/h, 0,012 m³ /h
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min0.005 m³/h
Разрешение [°C]	0.2
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-10...80
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 1 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...99.8 l/min0...5.99 m³/h
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	± 3 (Q >, 1 l/min)
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.2...100 l/min0.01...6 m³/h
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
