Ультразвуковой расходомер IFM SUR34HGBFPKG/W/US-100-IPF SU7200

Код товара: 193771

IFM Производитель

88 583 ₽

Быстрый заказ

Характеристики

Код производителяSU7200

АртикулSU7200

Код производителяSUR34HGBFPKG/W/US-100-IPF

Все характеристики

IFM SU7200 дополнительные характеристики

Описание

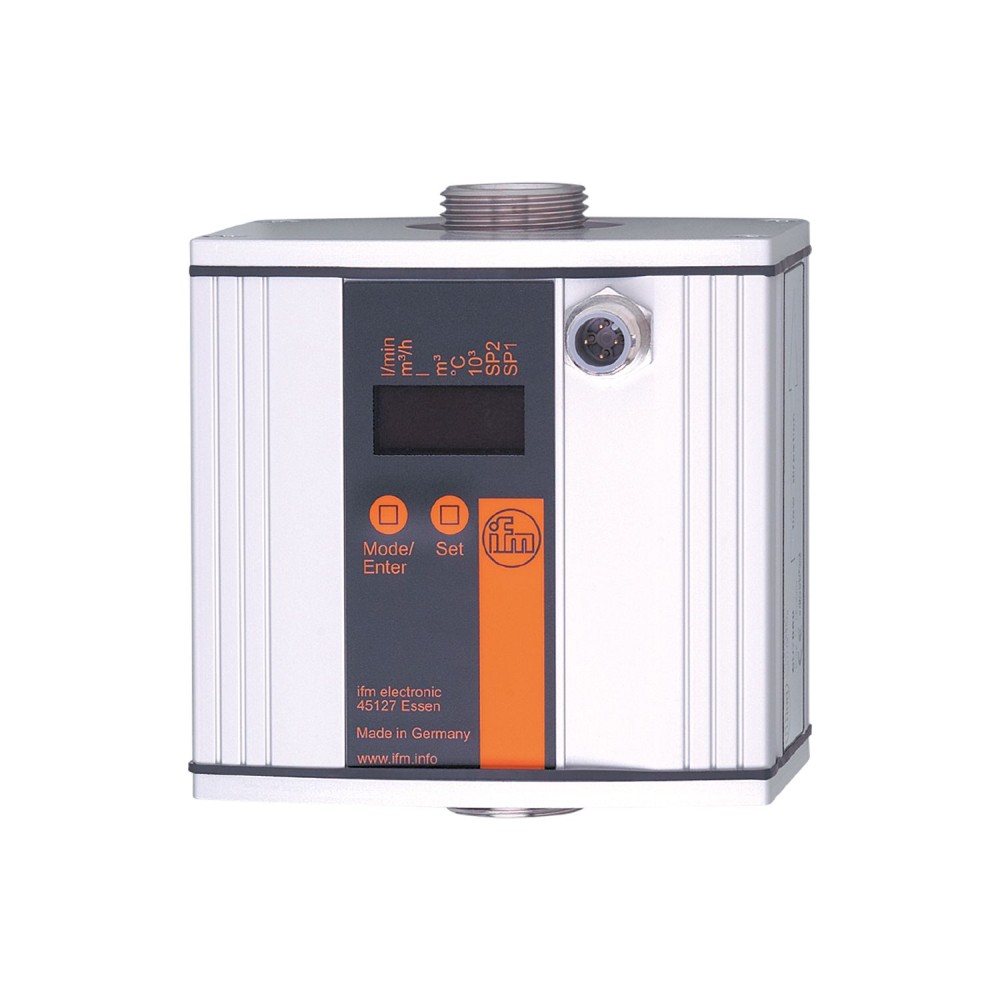

Ультразвуковой расходомер IFM SUR34HGBFPKG/W/US-100-IPF SU7200

Ультразвуковой расходомер IFM SUR34HGBFPKG/W/US-100-IPF SU7200 предназначен для надежного определения расхода и температуры различных жидких сред. Устройство обеспечивает точные измерения и адаптировано для применения в промышленных условиях.

Ключевые характеристики

Принцип измерения: Ультразвуковой.Данный метод измерения обеспечивает бесконтактное определение расхода и температуры, исключая износ механических частей и гарантируя высокую точность показаний для различных жидкостей.
Диапазон измерения: 0... 50 л/мин.Этот диапазон определяет применимость расходомера для контроля потоков в системах с соответствующими скоростями движения жидкостей.
Измеряемые среды: Вода, масла и гликолевые растворы.Поддержка широкого спектра жидкостей расширяет область применения устройства, позволяя использовать его в различных промышленных процессах.
Выходные сигналы: Два программируемых коммутационных выхода.Наличие двух выходов предоставляет гибкость для подключения к системам автоматизации, позволяя настраивать их как нормально открытые или нормально закрытые, а также использовать один из выходов для аналогового сигнала или импульсов.
Степень защиты: IP 67.Данная степень защиты гарантирует надежную работу устройства в условиях воздействия пыли и временного погружения в воду, что критично для промышленных сред.

Преимущества

Надежность и точность.Ультразвуковой принцип измерения в сочетании с отсутствием движущихся частей обеспечивает стабильное и точное определение расхода и температуры среды.
Гибкость применения.Возможность работы с широким спектром жидкостей, включая воду, масла и гликолевые растворы, а также программируемые выходы упрощают интеграцию расходомера в различные технологические процессы.
Устойчивость к внешним условиям.Высокая степень защиты IP 67 позволяет эксплуатировать устройство в сложных и агрессивных промышленных средах.

Характеристики Ультразвуковой расходомер IFM SUR34HGBFPKG/W/US-100-IPF SU7200

Основные характеристики

MTTF[лет]	246
Аксессуары (опционально)	Адаптер для трубы: 1 x R1/2, нержавеющая сталь, E40178 Адаптер для трубы: 1 x 1/2&, quot, NPT, нержавеющая сталь, E40191 Адаптер для трубы: 1 x R1/2, латунь, E40151 Адаптер для трубы: 1 x 1/2&, quot, NPT, латунь, E40154
Артикул	SU7200
В шагах от	0.1 l/min0.02 gpm
Вес	1535.5
Время задержки включения [с]	10
Время отклика	0.25, (dAP = 0) мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	110 x 100 x 80.5 мм
Диапазон измерения	0...50 l/min0...13.2 gpm
Диапазон отображения	0...60 l/min0...15.9 gpm
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 5 l/min), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, м³/ч, галлонов в минуту, галлонов в час, °C, °F
Заданное значение SP[°C]	-9.8...80
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Класс защиты	III
Код производителя	SUR34HGBFPKG/W/US-100-IPF
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход [л/мин]	60
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 001USкласс точности 3максимально допустимая погрешность-Q (мин)0,5 м³/чQ (т)-Q (макс)3 м³/ч
Отображать	Дисплей4 зеленых светодиода (л/мин, м³/ч, гал/мин, гал/ч)Дисплей2 желтых светодиода (°C / °F)Состояние переключения2 желтых светодиодаИзмеренные значенияБуквенно-цифровой дисплей, 4-значныйПрограммированиеБуквенно-цифровой дисплей, 4-значный
Параметры настройки параметров	Мониторинг потока, Мониторинг температуры
Повторяемость	0,1 l/min (0,025 gpm)
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min0.02 gpm
Разрешение [°C]	0.2
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-10...80
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...49.9 l/min0...13.18 gpm
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	0,2
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.1...50 l/min0.04...13.22 gpm
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
