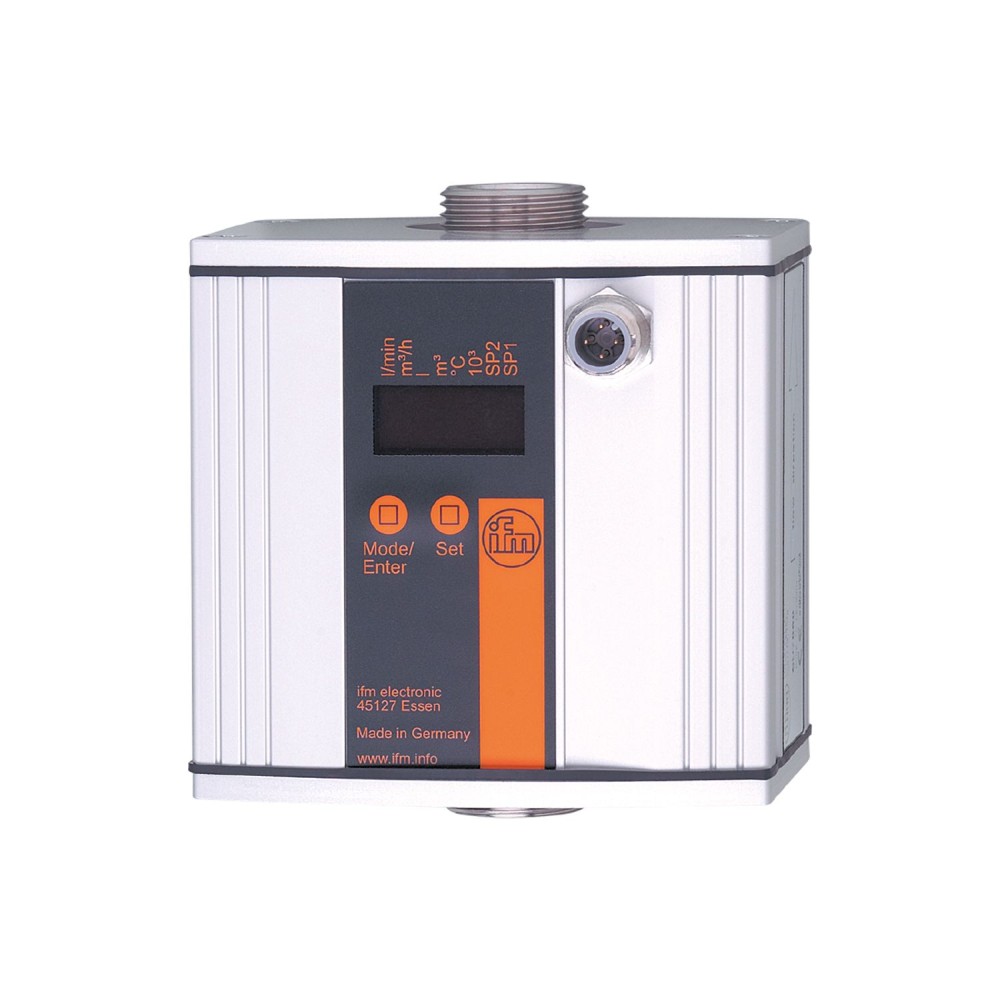

Ультразвуковой расходомер IFM SUR34HGBFRKG/W/US-100-IPF SU7001

Код товара: 193769

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSU7001

Код производителяSUR34HGBFRKG/W/US-100-IPF

Все характеристики

IFM SU7001 дополнительные характеристики

Описание

Точное измерение расхода, потребления и температуры среды, Подходит для воды, масел и гликолевых растворов, Для установки в трубопроводы, С коммутационным выходом, аналоговым выходом и импульсным выходом, Хорошо видимый 4-разрядный светодиодный дисплей

Характеристики Ультразвуковой расходомер IFM SUR34HGBFRKG/W/US-100-IPF SU7001

Основные характеристики

MTTF[лет]	185
Аксессуары (опционально)	адаптер для трубы: 1 x 1/2&, quot, NPT, нержавеющая сталь, E40191адаптер для трубы: 1 x 1/2&, quot, NPT, латунь, E40154
Аналоговая конечная точка AEP	156...793 gph2.6...13.22 gpm
Аналоговая конечная точка [°F]	46...176
Аналоговая начальная точка ASP	0...637 gph0...10.62 gpm
Аналоговая начальная точка [°F]	14...144
Аналоговый выход напряжения[В]	0...10, (scalable)
Аналоговый токовый выход [мА]	4...20, (scalable)
Артикул	SU7001
В шагах от	0.02 gal
Вес[г]	1505.5
Время задержки включения [с]	10
Время отклика[с]	0.25, (dAP = 0)
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Диапазон измерения	0...792.5 gph0...13.21 gpm
Диапазон измерения [°F]	14...176
Диапазон отображения	0...951 gph0...15.86 gpm
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 1 gpm), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,6...2
Жилье	прямоугольный
Заданное значение SP[°F]	14...176
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Значение пульса	0.02...9000 * 10³ gal
Импульсный выход	расходомер
Класс защиты	III
Код производителя	SUR34HGBFRKG/W/US-100-IPF
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход	951 gph15.86 gpm
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Номинальное давление	16 бар 232 фунта на кв. дюйм 1,6 МПа
Общее количество выходов	2
Отображать	Дисплей5 зеленых светодиодов (галлоны в минуту, галлоны в час, галлоны, °F, 10³)состояние переключения2 желтых светодиода измеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры
Повторяемость	0,025 gpm, 1,5 gph
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Приложение	функция сумматора, для промышленного применения
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	110 x 100 x 80.5
Разрешение	1 галлон в час0,02 галлона в минуту
Разрешение [°F]	0.5
С шагом [°F]	0.5
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
СМИ	вода, гликолевые растворы, охлаждающие жидкости, масла
Специальная особенность	Позолоченные контакты
Средняя температура [°F]	14...176
Температура окружающей среды [°F]	14...140
Температура хранения [°F]	-13...176
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...791 gph0...13.2 gpm
Точка сброса rP[°F]	14...176
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	± 5,4 (Q >, 0,26 gpm)
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	1...793 gph0.02...13.22 gpm
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
