Ультразвуковой расходомер IFM SUR34HGBFRKG/W/US-100-IPF SU7000

Код товара: 193768

IFM Производитель

109 423 ₽

Быстрый заказ

Характеристики

Код производителяSU7000

АртикулSU7000

Код производителяSUR34HGBFRKG/W/US-100-IPF

Все характеристики

IFM SU7000 дополнительные характеристики

Описание

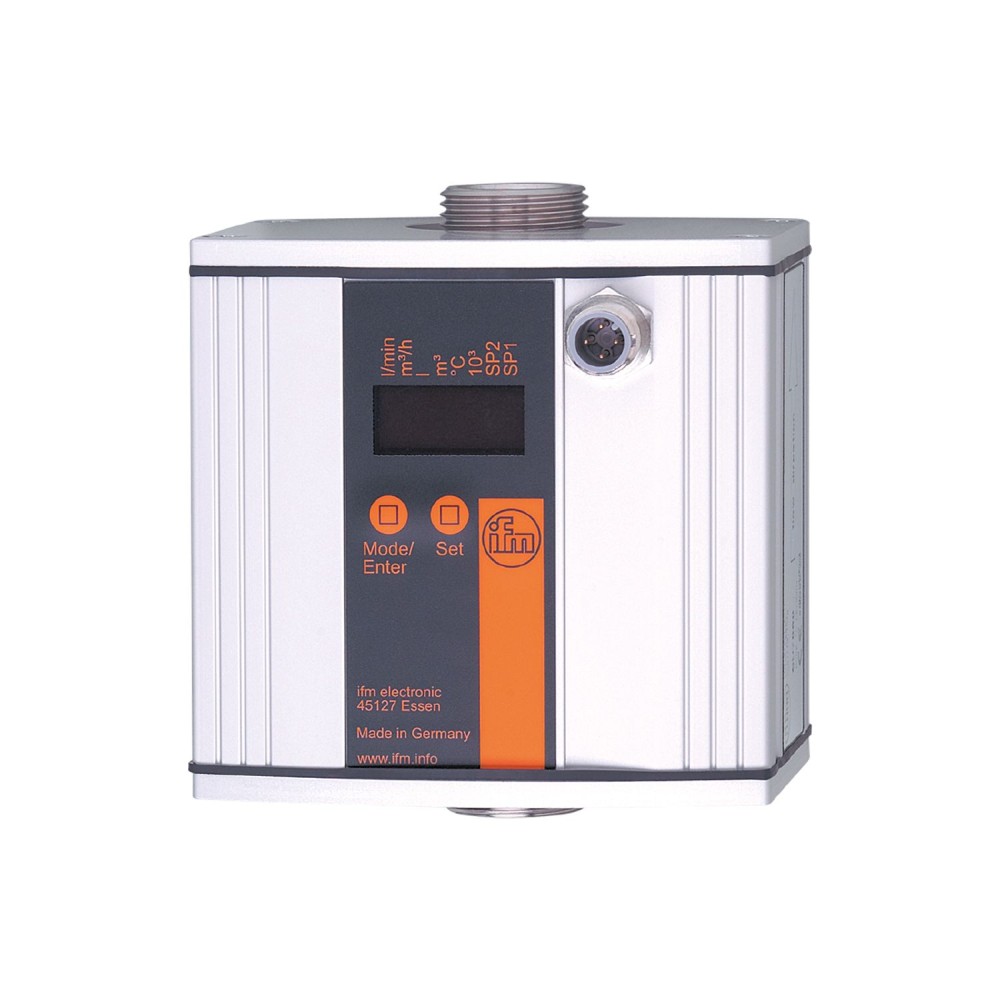

Ультразвуковой расходомер IFM SU7000 (артикул SUR34HGBFRKG/W/US-100-IPF)

Ультразвуковой расходомер IFM SU7000 (артикул SUR34HGBFRKG/W/US-100-IPF) предназначен для точного измерения расхода, потребления и температуры различных сред в промышленных трубопроводах. Устройство обеспечивает надежный мониторинг технологических процессов.

Ключевые характеристики

Диапазон измерения: 0... 50 л/мин (0... 3 м³/ч).
Этот диапазон обеспечивает возможность применения расходомера в системах с умеренным и высоким потоком, позволяя контролировать как низкие, так и значительные объемы среды.
Совместимость со средами: Вода, масла и гликолевые растворы.
Широкий спектр поддерживаемых сред расширяет область применения расходомера, делая его универсальным решением для различных промышленных жидкостей, включая низковязкие и высоковязкие масла.
Типы выходов: Коммутационный, аналоговый (0... 10 В) и импульсный.
Наличие трех типов выходов обеспечивает гибкость интеграции расходомера в существующие системы управления, позволяя передавать данные о расходе и температуре в различных форматах.
Номинальное давление: 16 бар (1, 6 МПа).
Рабочее давление до 16 бар позволяет использовать устройство в системах с высоким давлением, гарантируя стабильную и безопасную работу.
Степень защиты: IP 67.
Высокий уровень защиты IP 67 гарантирует устойчивость прибора к пыли и временному погружению в воду, что позволяет эксплуатировать его в сложных промышленных условиях.

Преимущества

Универсальность применения.
Расходомер подходит для широкого круга жидкостей и способен адаптироваться к различным условиям эксплуатации благодаря поддержке воды, масел и гликолевых растворов, а также высокому номинальному давлению.
Гибкость интеграции.
Множество выходных сигналов (коммутационный, аналоговый, импульсный) обеспечивает легкую интеграцию в любую систему автоматизации, позволяя получать данные в необходимом формате.
Надежность в эксплуатации.
Степень защиты IP 67 и прочные материалы корпуса обеспечивают долговечность и стабильную работу прибора даже в агрессивных промышленных средах.

Характеристики Ультразвуковой расходомер IFM SUR34HGBFRKG/W/US-100-IPF SU7000

Основные характеристики

MTTF[лет]	175
Аксессуары (опционально)	адаптер для трубы: 1 x R1/2, нержавеющая сталь, E40178адаптер для трубы: 1 x R1/2, латунь, E40151
Аналоговая конечная точка	10...50 l/min0.6...3 m³/h
Аналоговая начальная точка	0...40 l/min0...2.4 m³/h
Аналоговый выход	0...10, (scalable) В
Артикул	SU7000
В шагах от	0.1 l/min0.005 m³/h
Вес	1551.5
Время задержки включения [с]	10
Время отклика	0.25, (dAP = 0) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (настраиваемый)
Габариты	110 x 100 x 80.5 мм
Диапазон измерения	0...50 l/min0...3 m³/h
Диапазон отображения	0...60 l/min0...3.6 m³/h
Динамический отклик T05 / T09[с]	T09 = 70 (Q >, 5 l/min), (water)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0,05...2
Заданное значение SP[°C]	-9.8...80
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измеренияуплотнение: только с поставляемыми уплотнениями Centellen
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...1
Значение пульса	0.1 l...1 000 000 m³
Импульсный выход	расходомер
Класс защиты	III
Код производителя	SUR34HGBFRKG/W/US-100-IPF
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Макс. расход	60 l/min3.6 m³/h
Материалы	Корпус: анодированный AlMgSi0,5, Уплотнение: FKM, PA 6.6, защитная пленка: PA
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (316L/1.4404), Уплотнение технологического соединения: армированное волокно NBR, плоское уплотнение, FKM, PES
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Начальная точка аналогового сигнала [°C]	-10...62
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение CPA	номер модели 001USкласс точности 3максимально допустимая погрешность-Q (мин)0,5 м³/чQ (т)-Q (макс)3 м³/ч
Отображать	Дисплей6 светодиодов, зеленых (л/мин, м³/ч, л, м³, 10³, °C)состояние переключения2 светодиода, желтыхизмеренные значенияалфавитно-цифровой дисплей, 4-значныйпрограммированиеалфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	Контроль расхода, измеритель количества, предустановленный счетчик, контроль температуры
Повторяемость	0,1 l/min, 6 l/h, 0,006 m³/h
Поставляемые товары	уплотнения: 2, Centellen
Постоянный номинальный ток коммутационного выхода DC[мА]	250, (за выход)
Потребляемый ток [мА]	100
Примечание о СМИ	маловязкие масла с вязкостью: 7...40 мм²/с (40 °C)высоковязкие масла с вязкостью: 30...68 мм²/с (40 °C)
Принцип измерения	ультразвуковой
Программируемое время задержки dS, dr[s]	0...50
Рабочее напряжение[В]	19...30 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min0.005 m³/h
Разрешение [°C]	0.2
С шагом [°C]	0.2
Связь	Разъём: 1 x M12, кодировка: A, Литой корпус: латунь, покрытый оптоволоконным сплавом, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-10...80
Температура окружающей среды[°C]	-10...60
Температура хранения[°C]	-25...80
Технологическое соединение	резьбовое соединение G 3/4 наружная резьба плоское уплотнение
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...49.9 l/min0...2.995 m³/h
Точность (в диапазоне измерений)	water: <, ± (3 % MW + 0,2 % MEW), glycol (35 %), oil (viscosity 68mm²/s at 40 °C): <, ± (5 % MW + 0,5 % MEW)
Точность[К]	± 3 (Q >, 1 l/min)
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.1...50 l/min0.005...3 m³/h
Установка	подключение к трубе с помощью адаптера
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Перенапряжение0,5 кВЕН 61000-4-6 ВЧ кондуктивный10 В
