| Код производителяTV7603 | АртикулTV7603 | Код производителяTV7-025FLEN14-QFRVG/US |
IFM TV7603 дополнительные характеристики

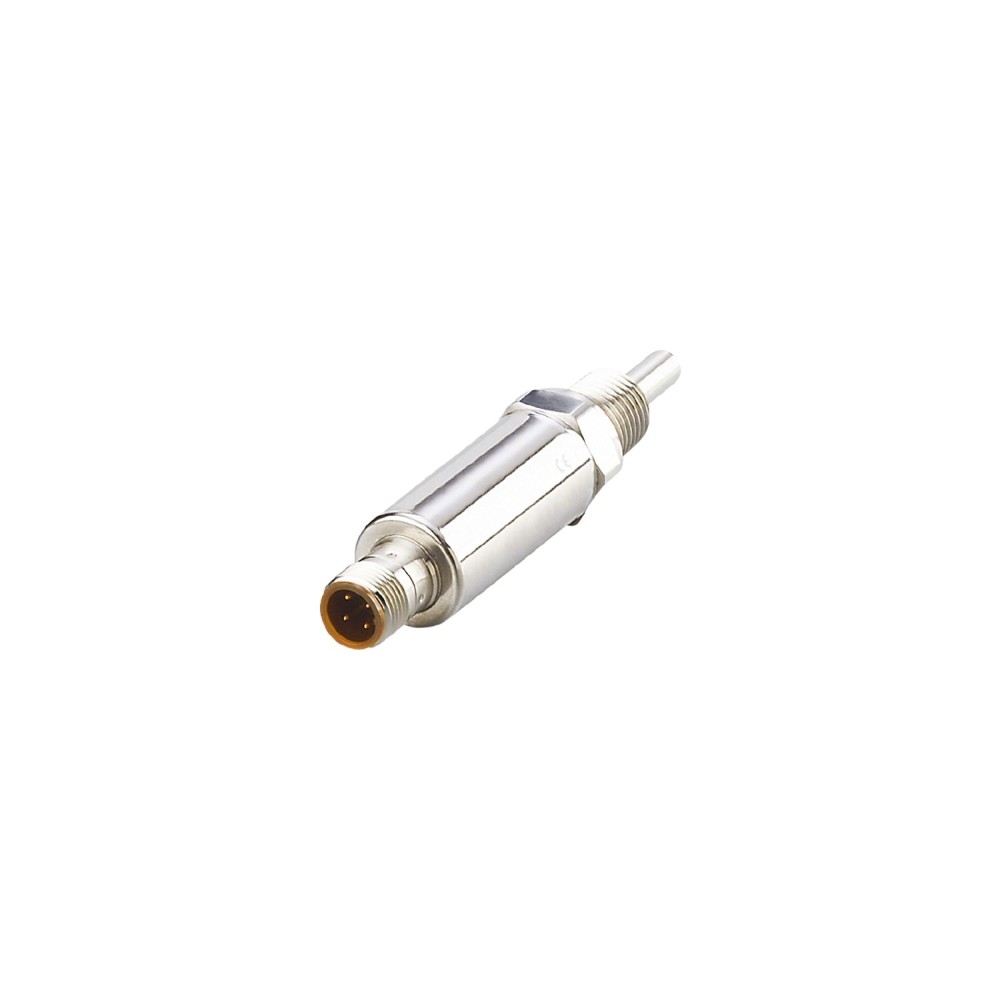

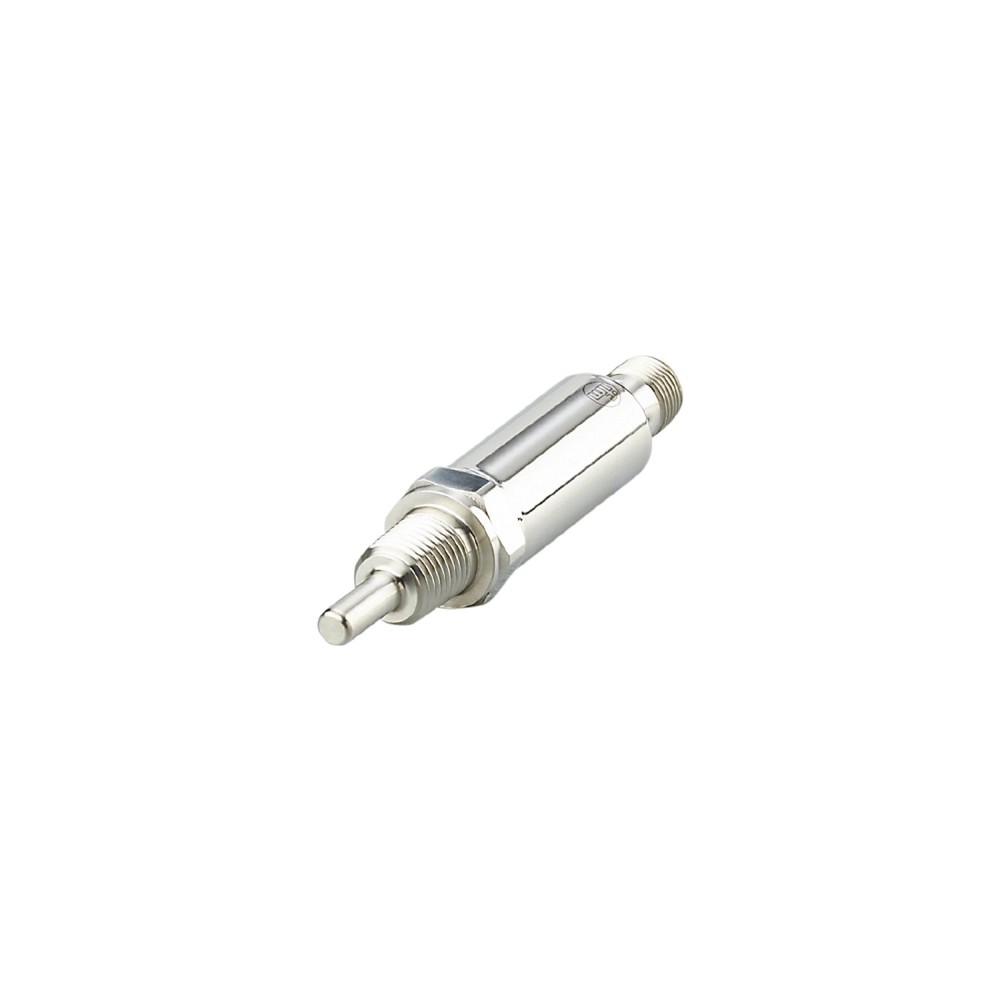

Датчик температуры с IO-Link IFM TV7-025FLEN14-QFRVG/US TV7603
Датчик температуры IFM TV7603 (артикул TV7-025FLEN14-QFRVG/US) предназначен для точного измерения температуры в промышленных условиях. Устройство обеспечивает надежный мониторинг и управление температурными режимами благодаря сочетанию высокой точности, прочной конструкции и современных интерфейсов связи.
Ключевые характеристики
Диапазон измерения температуры:Датчик обеспечивает измерение температуры в диапазоне от -58 до 302 °F. Это позволяет использовать его в широком спектре промышленных процессов с различными температурными условиями.
Интерфейс связи IO-Link и коммутационные выходы:Интеграция с IO-Link обеспечивает цифровую передачу данных процесса, а также возможность дистанционной параметризации и диагностики. Наличие двух программируемых коммутационных выходов позволяет гибко настраивать логику переключения для управления внешними устройствами.
Высокое номинальное давление и материалы:Прочный корпус из нержавеющей стали (316L/1. 4404) и способность выдерживать номинальное давление до 400 бар (40 МПа) гарантируют надежную работу датчика в условиях высоких давлений и агрессивных сред.
Точность и динамика отклика:Точность точки переключения составляет ± 0, 3 K, что обеспечивает высокую прецизионность контроля температуры. Динамический отклик T05/T09 составляет 1/3 секунды, что критично для процессов, требующих быстрого реагирования на изменения температуры.
Преимущества
Датчик IFM TV7603 обладает рядом преимуществ, которые делают его эффективным решением для промышленных применений:
- Универсальность применения:Широкий диапазон измерения температуры и высокая устойчивость к давлению позволяют использовать датчик в разнообразных технологических процессах.
- Расширенные возможности интеграции:Интерфейс IO-Link упрощает интеграцию в существующие системы автоматизации, обеспечивая доступ к дополнительным диагностическим данным и гибкость настройки.
- Надежность и долговечность:Использование высококачественной нержавеющей стали для смачиваемых частей и прочная конструкция обеспечивают длительный срок службы и стабильность работы даже в сложных условиях.
| MTTF[лет] | 542.6 |
|---|---|
| Артикул | TV7603 |
| Вес | 75 |
| Время задержки включения [с] | 1 |
| Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
| Выходной сигнал | коммутационный сигнал, IO-Link, (настраиваемый) |
| Габариты | Ø 18.7 / L = 96 |
| Диаметр зонда[мм] | 6 |
| Диапазон измерения | -58...302 °F |
| Динамический отклик T05 / T09[с] | 1 / 3, (to DIN EN 60751) |
| Длина зонда L[мм] | 17.1 |
| Длина установки EL[мм] | 25 |
| Заданное значение SP[°F] | -57.6...302 |
| Замечания | Значения точности применимы к текущей воде. |
| Защита | IP 69К |
| Защита от обратной полярности | да |
| Измерительный элемент | 1 x Pt 1000, (согласно DIN EN 60751, класс A) |
| Интегрированный сторожевой таймер | да |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | TV7-025FLEN14-QFRVG/US |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2.5 |
| Материалы | нержавеющая сталь (316L/1.4404), FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (316L/1.4404) |
| Мин. время цикла процесса [мс] | 3.2 |
| Номинальное давление | 400 бар40 МПа |
| Общее количество выходов | 2 |
| Одобрение UL | Сертификат UL № K019 |
| Параметры настройки параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDdefault778 |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 100 |
| Потребляемый ток [мА] | <, 50 |
| Примечание о температуре окружающей среды | при температуре среды: &, lt, 125 °C-40...50 °C Температура среды: &, lt, 150 °C |
| Примечание по номинальному давлению | При установке датчика в адаптеры действуют технические характеристики адаптера. |
| Профили | Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства. |
| Рабочее напряжение[В] | 18...32 постоянного тока, («класс питания 2» по cULus) |
| Разрешение коммутационного выхода[К] | 0.1 |
| Ревизия IOLink | 1.1 |
| С шагом [°F] | 0.1 |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Специальная особенность | Позолоченные контакты |
| Температура окружающей среды[°C] | -40...80 |
| Температура хранения[°C] | -40...100 |
| Температурный дрейф на 10 К[К] | 0.1 **) |
| Технологическое соединение | резьбовое соединение наружная резьба 1/4&, quot, NPT |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Точка сброса rP | -58...301.6 °F |
| Точность точки переключения[К] | ± 0,3 |
| Ударопрочность | DIN IEC 68-2-2750 g (11 ms) |
| Устойчивость к вибрации | DIN EN 60068-2-620 g (10...2000 Hz) |
| Электрическое проектирование | ПНП/НПН |
| ЭМС | DIN EN 61000-6-2DIN EN 61000-6-3 |
-
-
-
-
-
-
-
-
-
-
-
