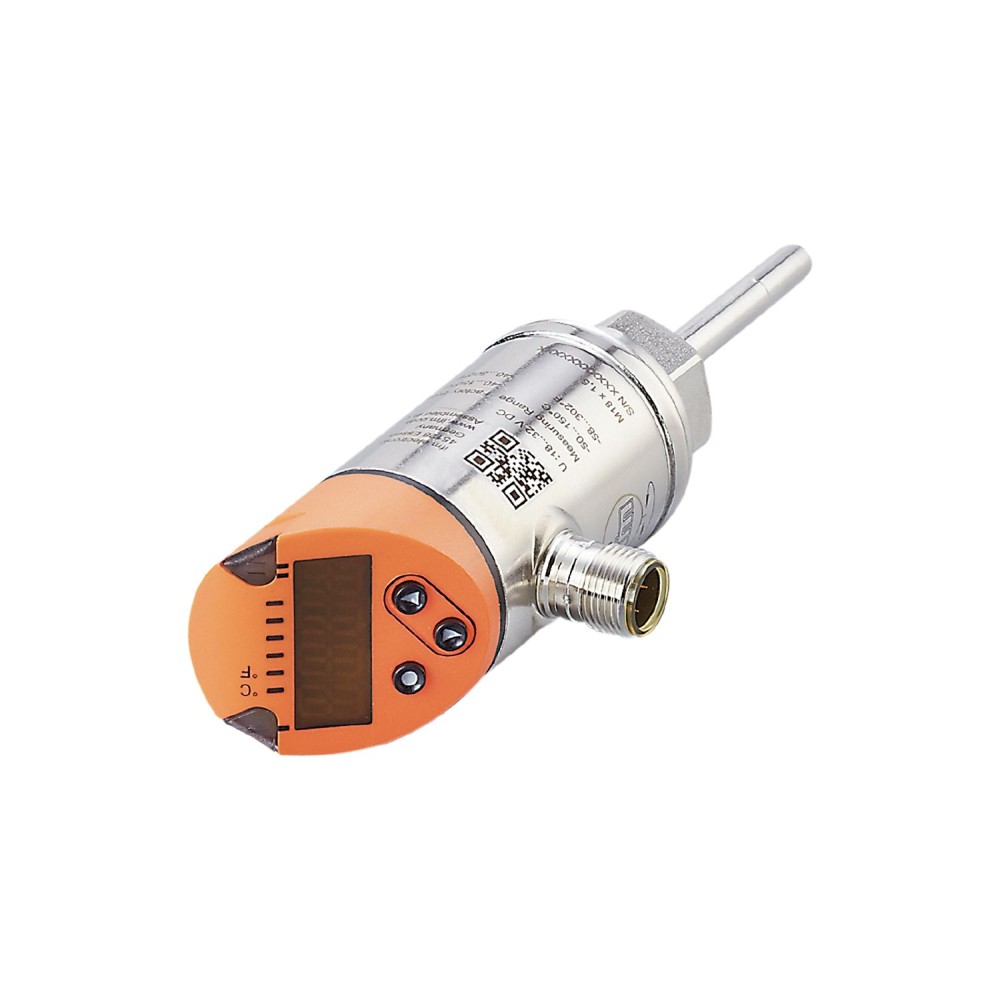

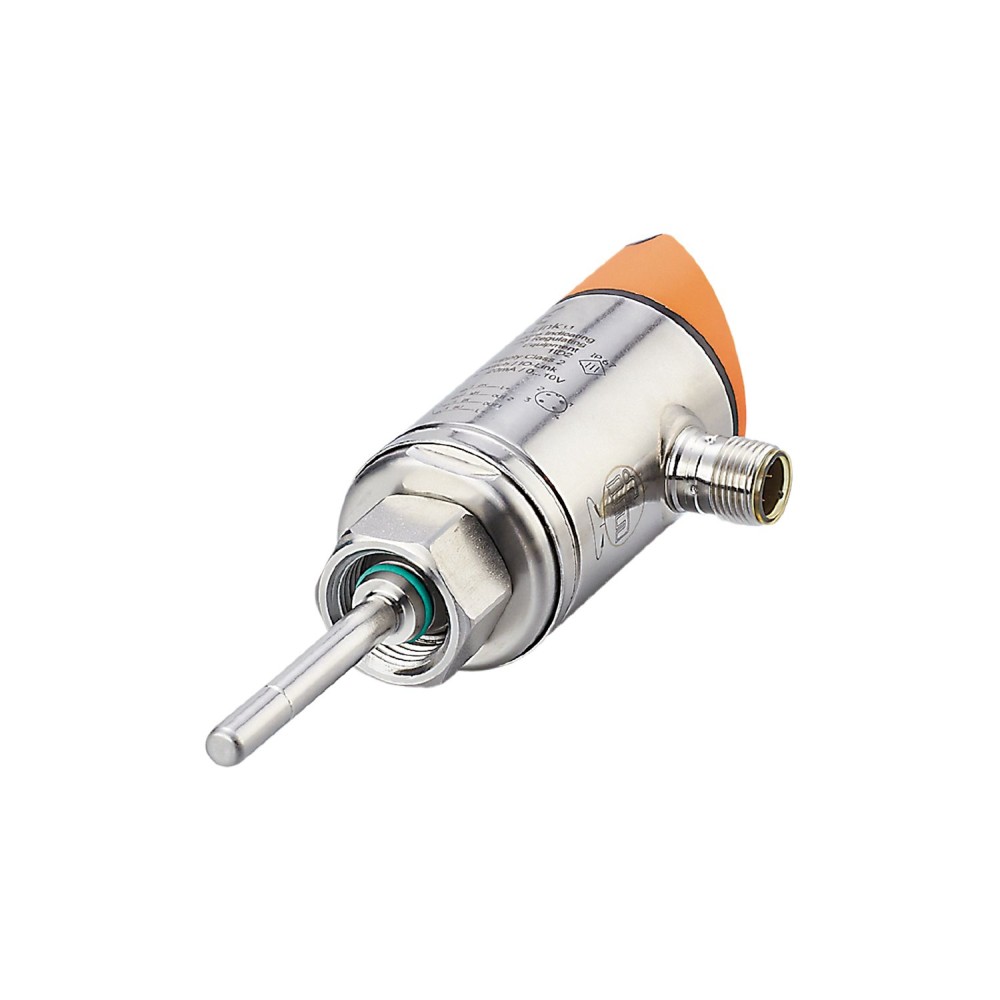

Датчик температуры с дисплеем IFM TN-045KCBD18-MFPKG/US/ TN2511

Код товара: 193727

IFM Производитель

49 399 ₽

Быстрый заказ

Характеристики

Код производителяTN2511

АртикулTN2511

Код производителяTN-045KCBD18-MFPKG/US/

Все характеристики

IFM TN2511 дополнительные характеристики

Описание

Датчик температуры IFM TN-045KCBD18-MFPKG/US/ (артикул TN2511) представляет собой электронное устройство с интегрированным дисплеем, предназначенное для точного измерения и контроля температуры в промышленных условиях.

Основные характеристики:

Диапазон измерения: От -50 до 150 °C. Этот широкий диапазон позволяет применять датчик в различных промышленных процессах, требующих контроля температуры в условиях от низких до умеренно высоких значений.
Измерительный элемент: 1 x Pt 1000 (согласно DIN EN 60751, класс A). Использование платинового термометра сопротивления Pt1000 класса A обеспечивает высокую точность, линейность и стабильность измерений температуры в течение длительного срока эксплуатации.
Выходные сигналы: Датчик оснащен программируемым коммутационным выходом (PNP/NPN), масштабируемым аналоговым выходом (0... 10 В) и интерфейсом IO-Link. Такая комбинация обеспечивает гибкость интеграции в различные системы автоматизации и возможность цифровой передачи данных.
Степень защиты: IP 67. Данная степень защиты гарантирует надежную работу устройства в условиях повышенной влажности и запыленности, а также защищает от воздействия струй воды и кратковременного погружения.

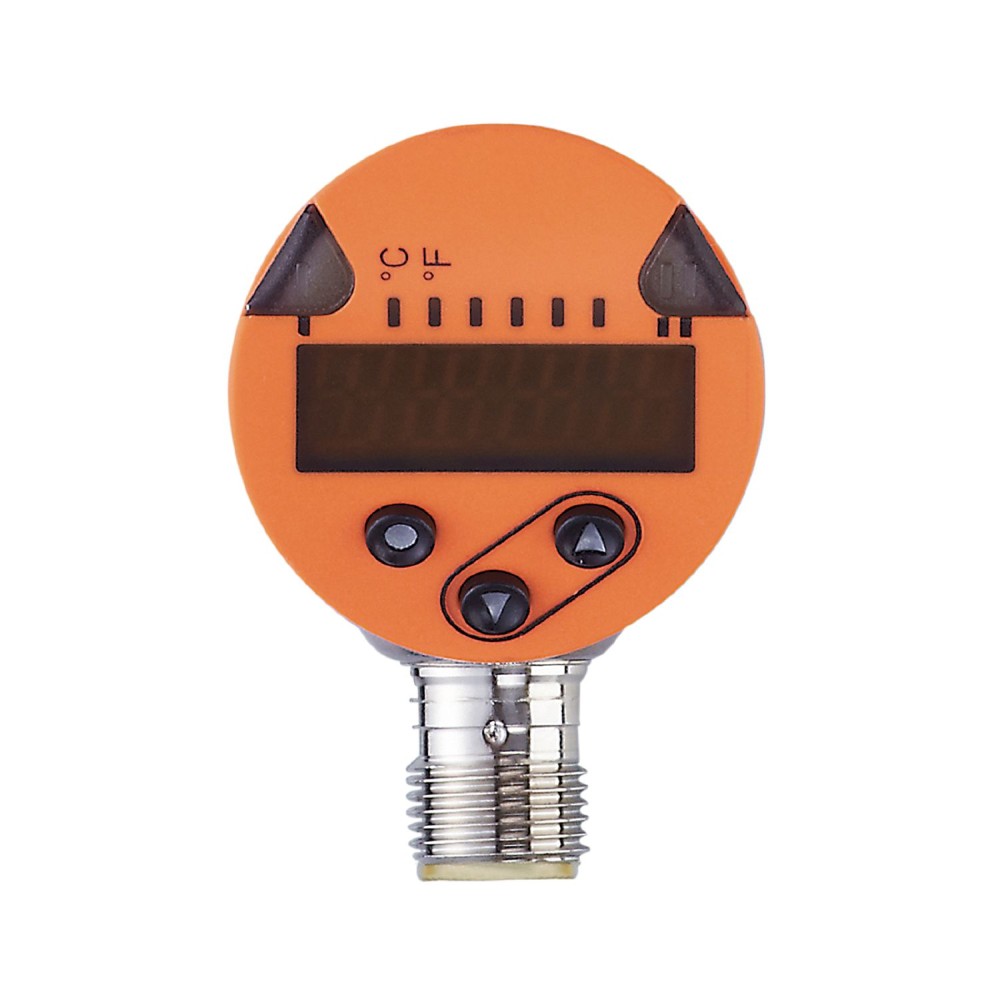

Интегрированный дисплей: 4-разрядный красно-зеленый буквенно-цифровой дисплей. Дисплей обеспечивает локальное отображение измеренных значений, а также визуальную индикацию состояния коммутационного выхода, что упрощает мониторинг и настройку на месте установки.

Преимущества:

Универсальность применения: Широкий диапазон измерения температуры и наличие нескольких типов выходных сигналов, включая IO-Link, позволяют использовать датчик в разнообразных промышленных приложениях.
Высокая точность и надежность: Применение измерительного элемента Pt1000 класса A и высокая степень защиты IP 67 обеспечивают стабильные и точные измерения даже в сложных эксплуатационных условиях.
Удобство настройки и контроля: Интуитивно понятное управление с помощью трех кнопок и информативный красно-зеленый дисплей упрощают локальную настройку параметров и визуальный контроль текущих значений и состояния.

Характеристики Датчик температуры с дисплеем IFM TN-045KCBD18-MFPKG/US/ TN2511

Основные характеристики

MTTF[лет]	470
Аналоговая конечная точка	-45...150 °C-49...302 °F
Аналоговая начальная точка	-50...145 °C-58...293 °F
Аналоговый выход	0...10 В
Артикул	TN2511
В шагах от	0.1 °C0.1 °F
Вес	207
Время задержки включения [с]	1
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 140
Диаметр зонда[мм]	6
Диапазон измерения	-50...150 °C-58...302 °F
Динамический отклик T05 / T09[с]	1 / 3, (to DIN EN 60751)
Длина зонда L[мм]	45
Длина установки EL[мм]	45
Заводские настройки	-40...150 °C / -40...302 °F
Замечания	MS = установленный диапазон измеренияЗначения точности относятся к текущей воде.
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	1 x Pt 1000, (согласно DIN EN 60751, класс A)
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	TN-045KCBD18-MFPKG/US/
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), уплотнительное кольцо: FKM 80 Shore A
Мин. время цикла процесса [мс]	2.3
Мин. сопротивление нагрузки [Ом]	2000
Минимальная глубина установки [мм]	12
Номинальное давление	300 бар30 МПа
Общее количество выходов	2
Одобрение UL	Сертификат UL № K013
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтый, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-разрядный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault582
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Прецизионный аналоговый выход[K]	± 0,3 + (± 0,1 % MS)
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...32 постоянного тока, («класс питания 2» по cULus)
Разрешение аналогового выхода[К]	выходной ток: мс / 4096, выходное напряжение: мс / 3561
Разрешение дисплея[К]	0.1
Разрешение коммутационного выхода[К]	0.1
Ревизия IOLink	1.1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Температурный коэффициент [% от диапазона / 10 К]	0,1, (при отклонении от исходного состояния 25 ± 5 °С)
Технологическое соединение	резьбовое соединение М18 х 1,5 внутренняя резьба
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-50...149.8 °C-58...301.6 °F
Точность отображения[К]	± 0,3 + (± 0,1 % MS)
Точность точки переключения[К]	± 0,3 + (± 0,1 % MS)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-49.8...150 °C-57.6...302 °F
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
