Магнитно-индуктивный расходомер IFM SMN34XGXFRKG/US-100 SM7621

Код товара: 193670

IFM Производитель

92 395 ₽

Быстрый заказ

Характеристики

Код производителяSM7621

АртикулSM7621

Код производителяSMN34XGXFRKG/US-100

Все характеристики

IFM SM7621 дополнительные характеристики

Описание

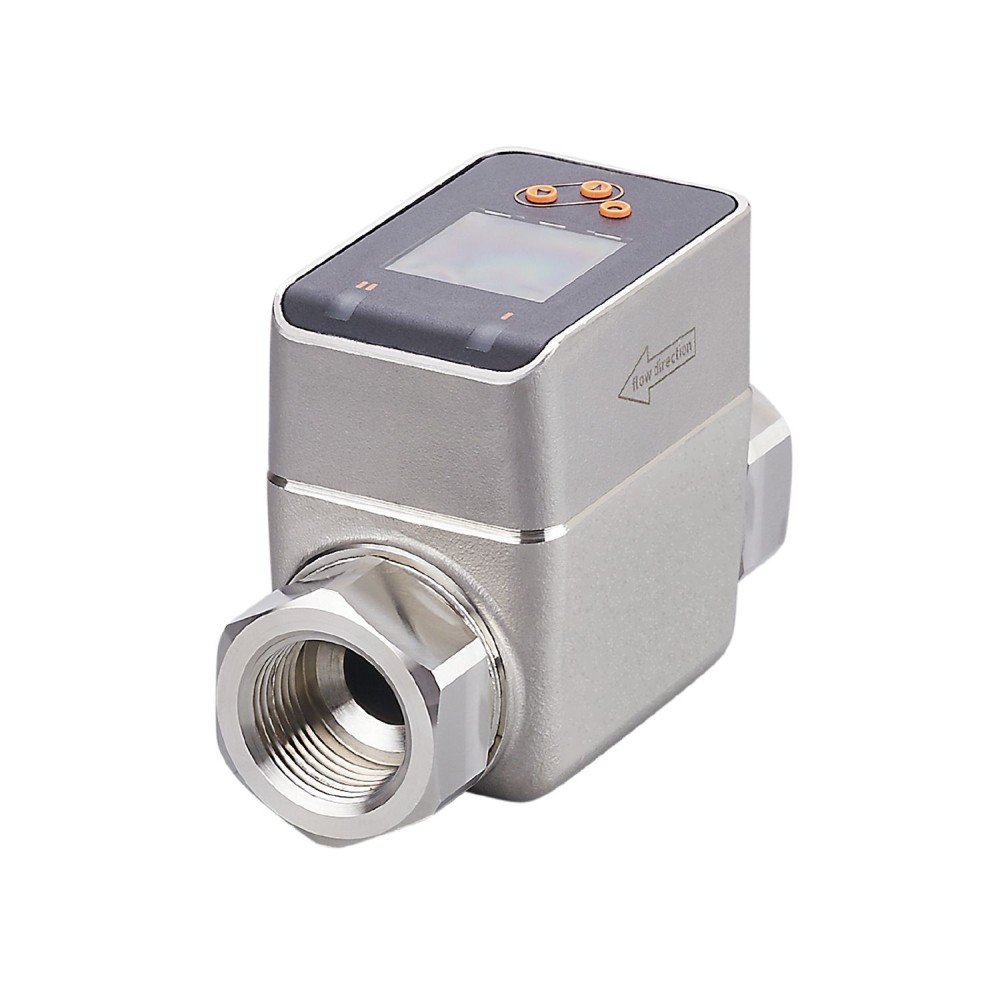

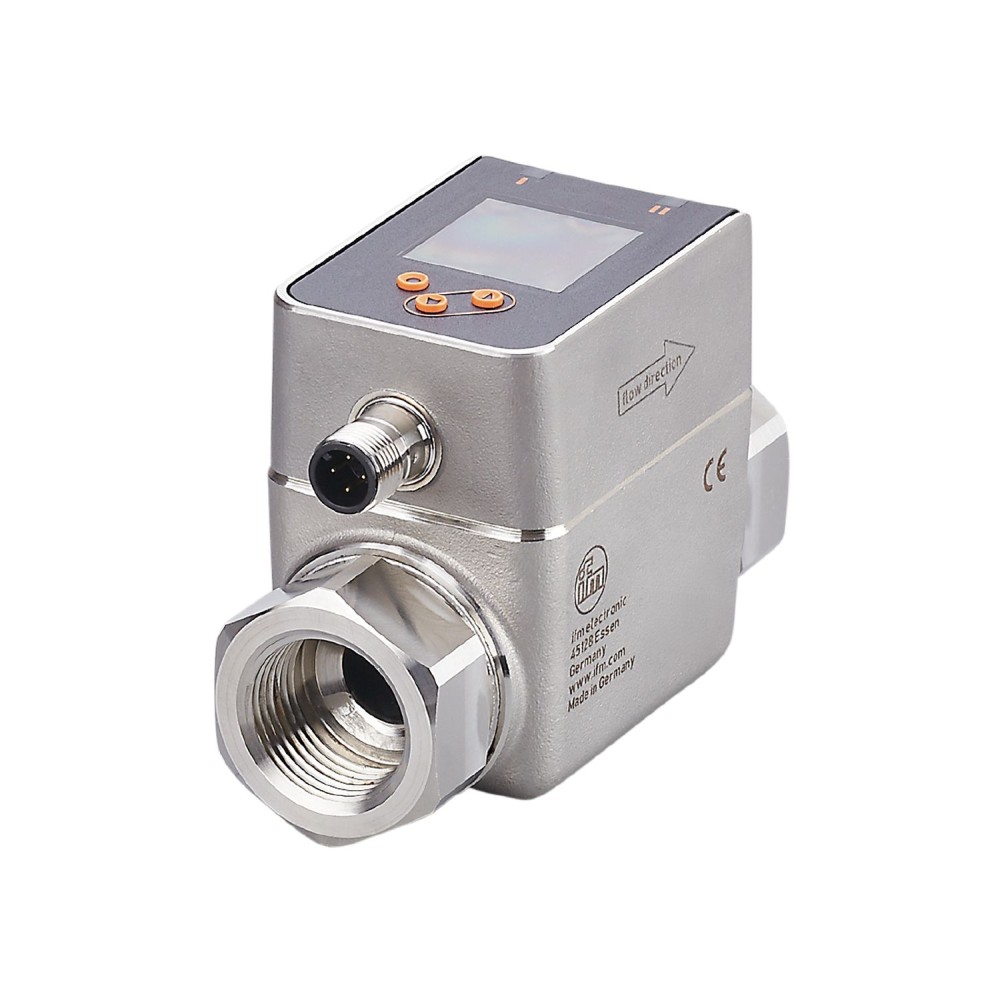

Магнитно-индуктивный расходомер IFM SMN34XGXFRKG/US-100 (SM7621)

Магнитно-индуктивный расходомер IFM SMN34XGXFRKG/US-100 (SM7621) предназначен для точного измерения расхода, потребления и температуры электропроводящих жидкостей в промышленных условиях. Прибор обеспечивает высокую точность и повторяемость измерений, что делает его подходящим для критически важных применений.

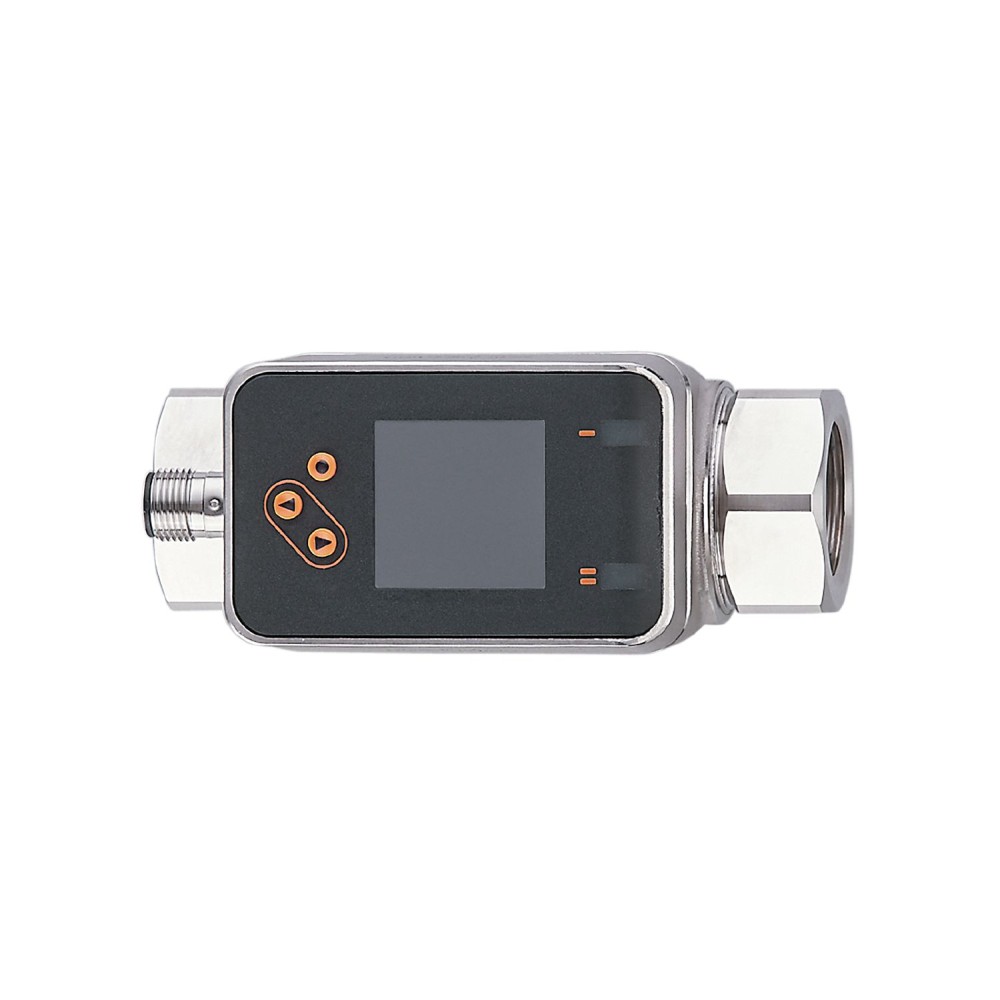

Модель SM7621 отличается отсутствием движущихся частей в измерительном тракте, что минимизирует износ и падение давления в системе. Интегрированный цветной дисплей 1, 44 дюйма с разрешением 128 x 128 пикселей обеспечивает удобство считывания показаний и возможность переключения цветов (красный/зеленый) для наглядной индикации состояния.

Ключевые технические характеристики

Принцип измерения: Магнитно-индуктивный.Данный принцип позволяет измерять расход электропроводящих жидкостей, таких как вода и водные растворы, без прямого контакта с движущимися элементами. Это исключает износ, обеспечивает минимальное падение давления и высокую надежность.
Диапазон измерения: 0. 1... 75 л/мин (0. 006... 4. 5 м³/ч).Широкий диапазон измерения обеспечивает универсальность применения расходомера в различных технологических процессах, охватывая как низкие, так и средние скорости потока.
Точность измерения: ± (0, 8 % MW + 0, 2 % MEW).Высокая точность прибора гарантирует достоверность данных о расходе, что критически важно для контроля и оптимизации технологических операций.
Многофункциональные выходные сигналы: Коммутационный, аналоговый (4-20 мА), импульсный, IO-Link, частотный.Наличие различных типов выходных сигналов обеспечивает легкую интеграцию расходомера в существующие и новые системы автоматизации и управления, предоставляя гибкие возможности для передачи данных.
Материалы смачиваемых частей: Нержавеющая сталь (316L/1. 4404), ПЭЭК, углеродное волокно ПЭЭК, FKM.Использование коррозионностойких материалов обеспечивает долгий срок службы и надежную работу расходомера при контакте с широким спектром сред, включая агрессивные.

Преимущества

Высокая точность и повторяемость измерений обеспечивают надежный контроль и эффективное управление производственными процессами.
Гибкость интеграции в системы автоматизации благодаря поддержке различных типов выходных сигналов, включая IO-Link.
Долговечность и надежность эксплуатации достигаются за счет применения коррозионностойких материалов и отсутствия механического износа.

Характеристики Магнитно-индуктивный расходомер IFM SMN34XGXFRKG/US-100 SM7621

Основные характеристики

MTTF[лет]	114
Аналоговая конечная точка	15.1...75 l/min0.9...4.5 m³/h240...1189 gph3.99...19.81 gpm
Аналоговая начальная точка	0...59.9 l/min0...3.6 m³/h0...950 gph0...15.82 gpm
Аналоговые данные процесса	3
Аналоговый выход	4...20, (scalable) мА
Артикул	SM7621
Вес	848.9
Время задержки включения [с]	5
Время отклика	15, (Q >, 10 % MEW, T09) мс
Входы	сброс счетчика
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, частотный сигнал, (настраиваемый)
Габариты	110 x 48 x 73 мм
Диапазон измерения	0.1...75 l/min0.006...4.5 m³/h1.2...1190 gph0.02...19.82 gpm
Диапазон отображения	-90...90 l/min-5.4...5.4 m³/h-1426.8...1426.8 gph-23.78...23.78 gpm
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина импульса[с]	0.003...2
Заданное значение SP[°F]	-3.3...194
Задержка запуска	0...50 с
Замечания	MW = измеренное значениеMEW = конечное значение диапазона измерения
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.01...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMN34XGXFRKG/US-100
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Конечная точка частоты, FEP	15.1...75 l/min0.9...4.5 m³/h240...1189 gph3.99...19.81 gpm
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316/1.4408), нержавеющая сталь (316L/1.4404), ПК, ПБТ+ПК-GF30
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК, углеродное волокно ПЭЭК, FKM
Мин. время цикла процесса [мс]	8
Номинальное давление	16 бар 1,6 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: I014 Номер файла: ULE174189
Отображать	цветной дисплей 1,44&, quot, , 128 x 128 пикселей, 2 светодиода, желтый
Отсечка низкого расхода LFC	0.1...3.8 l/min0.006...0.23 m³/h1.8...59.4 gph0.03...0.99 gpm
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, частотный выход, токовый/импульсный выход, задержка запуска, дисплей можно отключить, Дисплейный блок
Повторяемость	± 0,2 % MEW
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault958
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 80
Примечание о СМИ	проводимость: ≥ 20 мкСм/смвязкость: &, lt, 70 мм²/с (40 °C)
Принцип измерения	магнитно-индуктивный
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Разрешение	0.1 l/min0.006 m³/h0.6 gph0.01 gpm
Разрешение [°F]	0.1
Ревизия IOLink	1.1
режим SIO	да
С шагом [°F]	0.1
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура [°F]	-4...194
стандарт SDCI	IEC 61131-9
Температура окружающей среды [°F]	-4...140
Температура хранения [°F]	-13...176
Технологическое соединение	резьбовое соединение 3/4&, quot, NPT внутренняя резьба DN20
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.1...74.6 l/min0.006...4.48 m³/h1.2...1183 gph0.03...19.71 gpm
Точность (в диапазоне измерений)	± (0,8 % MW + 0,2 % MEW)
Точность[К]	± 2,5 (Q >, 5 % MEW)
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (11 ms)
Уставка SP	0.5...75 l/min0.03...4.5 m³/h8.4...1189 gph0.14...19.81 gpm
Устойчивость к вибрации	DIN IEC 68-2-6:5 g (10...2000 Hz)
Частота в конечной точке FRP[Гц]	1...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 60947-5-9
