Датчик температуры IFM TCC100K1EC02-A-DKG/US TCC931

Код товара: 193641

IFM Производитель

56 315 ₽

Быстрый заказ

Характеристики

Код производителяTCC931

АртикулTCC931

Код производителяTCC100K1EC02-A-DKG/US

Все характеристики

IFM TCC931 дополнительные характеристики

Описание

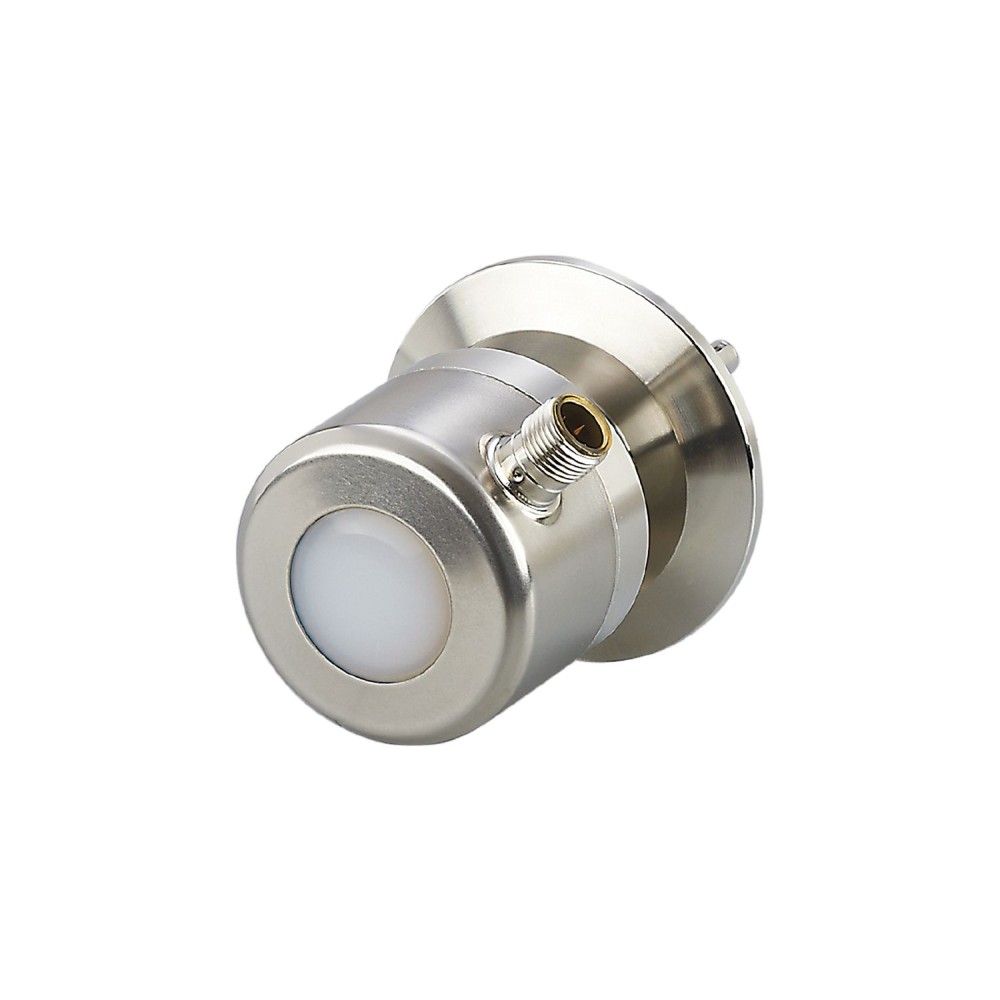

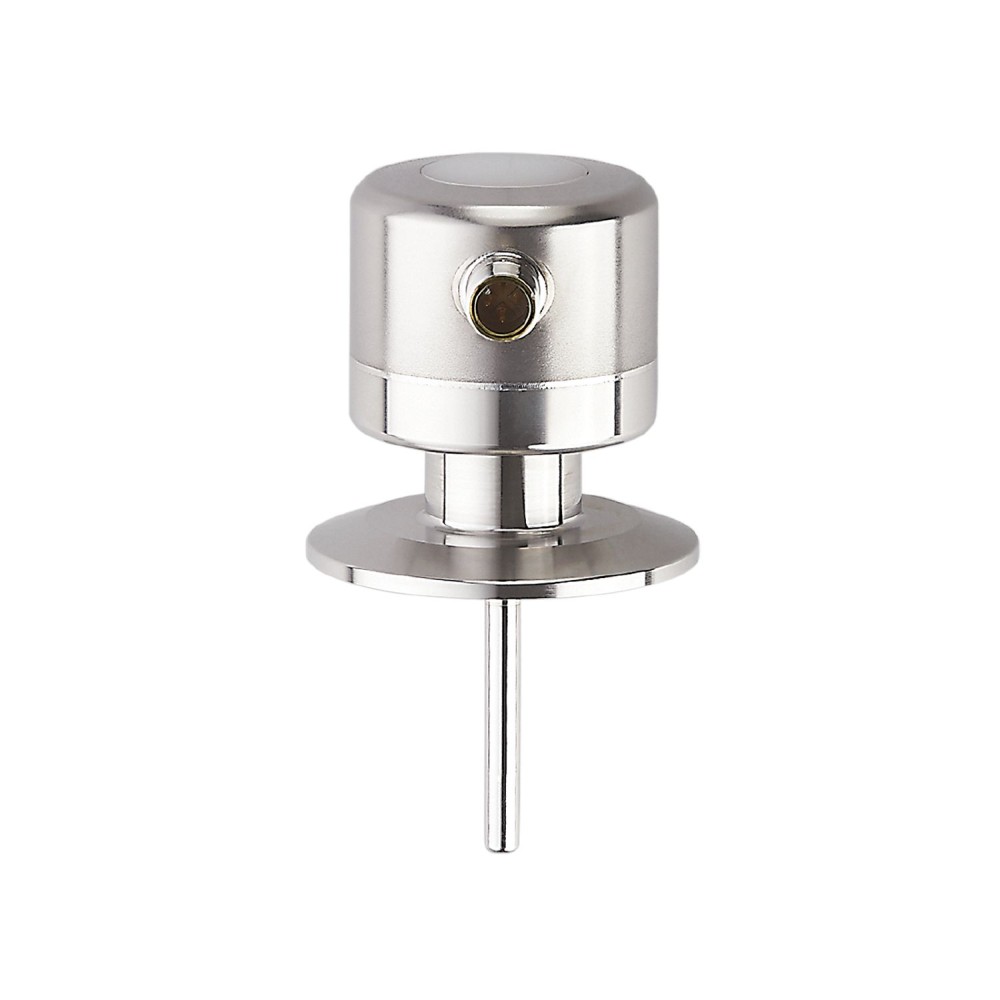

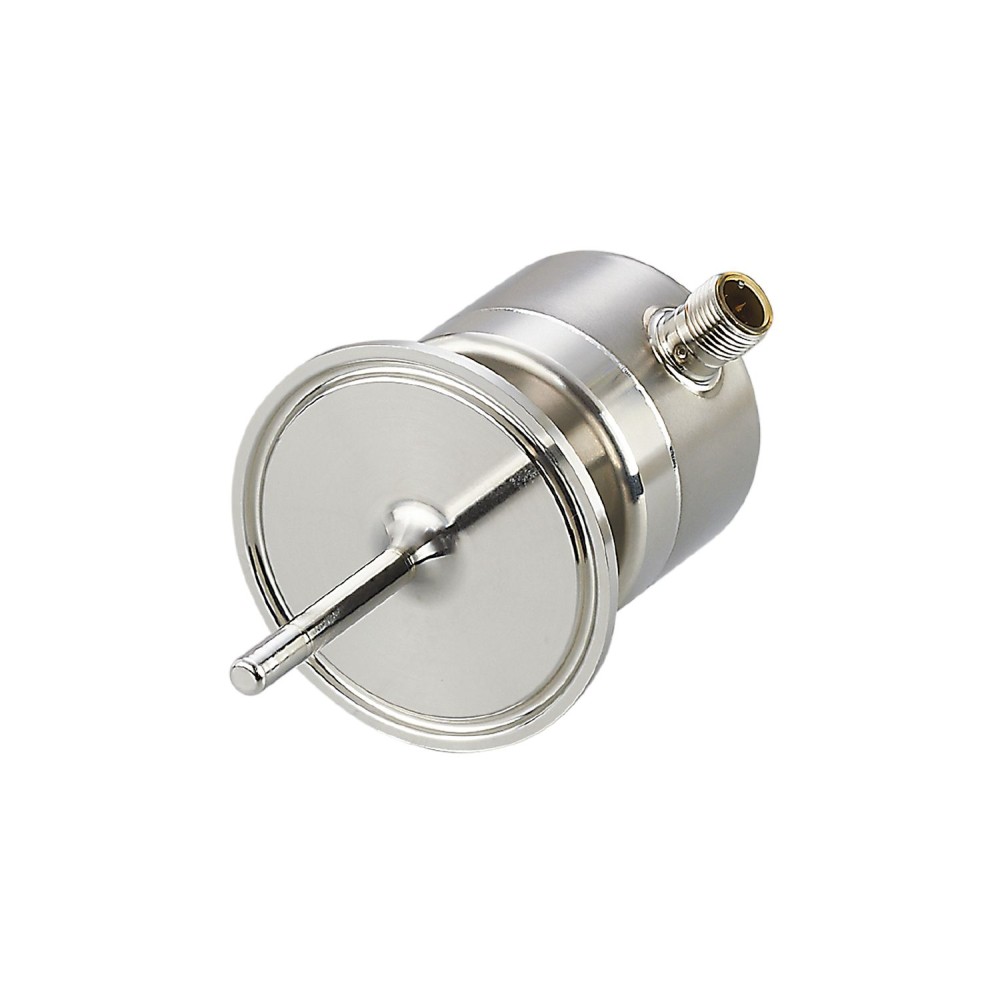

Датчик температуры IFM TCC100K1EC02-A-DKG/US TCC931

Датчик температуры IFM TCC100K1EC02-A-DKG/US, артикул TCC931, предназначен для точного и надежного измерения температуры в промышленных условиях. Данная модель отличается прочной конструкцией и расширенными функциями диагностики, что обеспечивает стабильность измерений и упрощает эксплуатацию.

Ключевые характеристики

Диапазон измерения и точность.Датчик обеспечивает диапазон измерения температуры от -25 °C до 160 °C. Точность измерения составляет ± 0, 2 K при использовании интерфейса IO-Link, что критически важно для процессов, требующих высокой прецизионности контроля температуры.

Интеллектуальная диагностика.Устройство оснащено двумя измерительными элементами — Pt 1000 и NTC, которые позволяют осуществлять самодиагностику дрейфа. Эта функция обеспечивает немедленное уведомление об отклонениях в точности, повышая качество контроля и сокращая интервалы между калибровками.

Интерфейсы связи.Датчик поддерживает интерфейс IO-Link и имеет аналоговый выход 4... 20 мА. IO-Link обеспечивает цифровую передачу данных, что улучшает точность и надежность измерений за счет отсутствия потерь сигнала, а также предоставляет расширенные диагностические возможности.

Промышленное исполнение.Корпус датчика выполнен из нержавеющей стали (316L/1. 4404) и соответствует классам защиты IP68 и IP69K. Технологическое соединение Clamp DN50 (2") DIN 32676 (ISO 2852) делает его пригодным для использования в гигиенических и санитарных областях, таких как пищевая и фармацевтическая промышленность.

Преимущества

Повышенная надежность измерений за счет функции самодиагностики дрейфа, что сокращает необходимость в частых калибровках и улучшает контроль качества.
Универсальность интеграции в промышленные системы управления благодаря наличию как цифрового (IO-Link), так и аналогового (4... 20 мА) выходов.
Долговечность и применимость в сложных условиях эксплуатации, включая среды с высокими требованиями к гигиене, за счет использования высококачественных материалов и высокого класса защиты.

Характеристики Датчик температуры IFM TCC100K1EC02-A-DKG/US TCC931

Основные характеристики

MTTF[лет]	329
Precision IOLink[K]	± 0,2
Аналоговые данные процесса	1
Аналоговый выход	4...20 мА
Аналоговый выходной сигнал температурного коэффициента [% от диапазона / 10 K]	&, lt, ± 0,02, (при отклонении от исходного состояния 25 ± 5 °С)
Артикул	TCC931
Вес	416
Время задержки включения [с]	6
Выходная функция	нормально закрытый, (диагностический сигнал)
Выходной сигнал	аналоговый сигнал, IO-Link, (состояние проверки калибровки)
Габариты	Ø 50 / L = 164.8
Диагностический вывод	статус проверки калибровки и диагностика ошибок
Диаметр зонда[мм]	6
Диапазон измерения	-25...160 °C-13...320 °F
Динамический отклик T05 / T09[с]	1,5 / 4
Длина зонда L[мм]	100
Длина установки EL[мм]	100
Заводские настройки	-10...150 °C / 14...302 °F
Замечания	MS = диапазон измерения рабочего напряжения «класс питания 2» согласно cULus
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	1 x Pt 1000
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	TCC100K1EC02-A-DKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 15 V) x 50
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПЭИ, ФКМ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК
Мин. время цикла процесса [мс]	4.4
Номинальное давление	160 бар16 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: K021 Номер файла: ULE217884
Параметры настройки параметров	Дисплейный блок, масштабирование аналогового выхода, предел проверки калибровки, диагностический выход коммутационной логики, режим моделирования
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1129
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	10, (24 V)
Предел проверки калибровки[K]	0.5...3
Прецизионный аналоговый выход[K]	± 0,2
Примечание о температуре окружающей среды	макс. внутренняя температура устройства: 125 °C
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечание по диапазону измерения	масштабируемый
Профили	Передача больших двоичных объектов типа BLOBB. Общие данные - Идентификация и диагностика. Функция. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...32 постоянного тока, («класс питания 2» по cULus)
Разрешение IOLink температура [K]	0.01
Разрешение аналогового выхода[К]	0.05
Ревизия IOLink	1.1
режим SIO	да
С шагом [K]	0.05
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Справочный элемент	1 х NTC
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...100
Температурный коэффициент IOLink[% от диапазона / 10 K]	&, lt, ± 0,01, (при отклонении от исходного состояния 25 ± 5 °С)
Технологическое соединение	Clamp DN50 (2", ) DIN 32676 (ISO 2852)
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 68000-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-635 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.8 µm
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
