Датчик температуры IFM TCC350K1ED06-A-DKG/US TCC291

Код товара: 193631

IFM Производитель

53 951 ₽

Быстрый заказ

Характеристики

Код производителяTCC291

АртикулTCC291

Код производителяTCC350K1ED06-A-DKG/US

Все характеристики

IFM TCC291 дополнительные характеристики

Описание

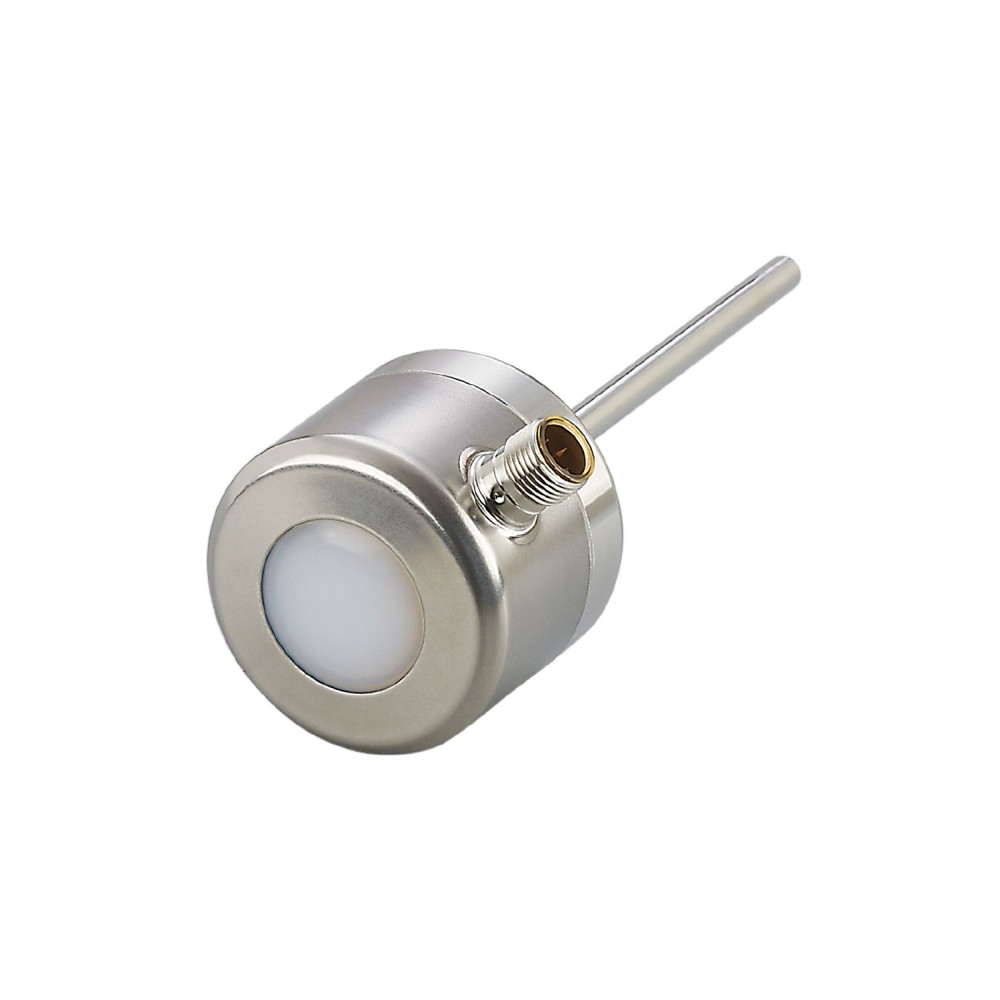

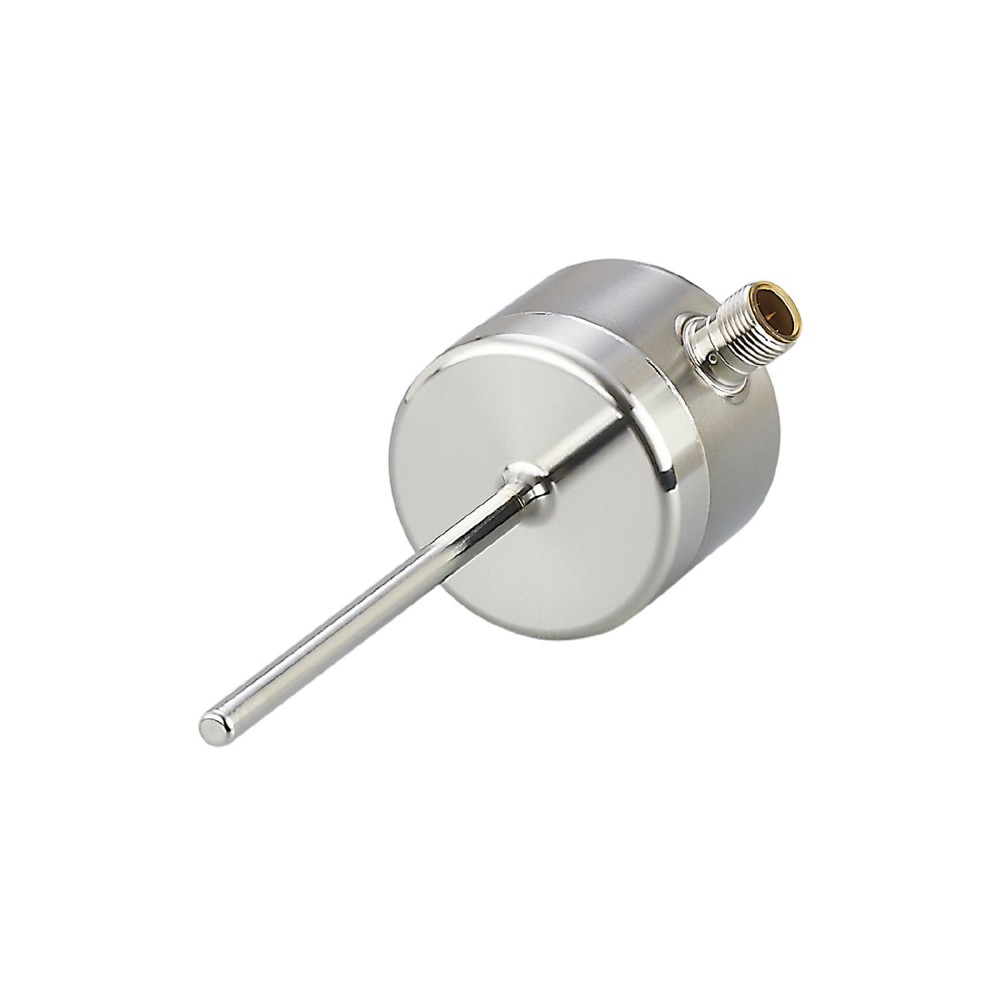

Датчик температуры IFM TCC350K1ED06-A-DKG/US TCC291

Датчик температуры IFM TCC350K1ED06-A-DKG/US TCC291 представляет собой промышленное устройство для точного измерения температуры в различных технологических процессах. Модель разработана для обеспечения надежного контроля и мониторинга, особенно в условиях, требующих высокой точности и устойчивости к внешним воздействиям.

Основные технические характеристики

Диапазон измерения и точность:Датчик обеспечивает диапазон измерения от -25 до 160 °C, что позволяет использовать его в широком спектре промышленных задач. Точность измерений по IO-Link составляет ± 0, 2 K, что критически важно для процессов, требующих стабильного контроля температуры.

Интерфейс связи IO-Link с функцией самодиагностики:Интегрированный интерфейс IO-Link обеспечивает цифровую передачу данных, исключая потери сигнала и повышая общую надежность системы. Особенностью данной модели является функция самоконтроля точности ("Calibration Check Technology"), которая позволяет датчику отслеживать отклонения в калибровке и своевременно оповещать о необходимости обслуживания, повышая качество контроля между интервалами калибровки.

Материалы и степень защиты:Смачиваемые части датчика выполнены из нержавеющей стали (316L/1. 4404) и ПЭЭК, что гарантирует высокую коррозионную стойкость и пригодность для применения в агрессивных средах, а также в пищевой промышленности. Высокие степени защиты IP 68 и IP 69K обеспечивают надежную работу устройства в условиях повышенной влажности, запыленности и воздействия струй воды под высоким давлением.

Преимущества

Высокая точность и надежность измерений с функцией самоконтроля дрейфа, обеспечивающая стабильность процесса и минимизацию ошибок.
Простая интеграция в автоматизированные системы и расширенные диагностические возможности благодаря цифровому интерфейсу IO-Link.
Пригодность для эксплуатации в сложных и гигиенически требовательных средах за счет использования коррозионностойких материалов и высоких степеней защиты IP68/IP69K.

Характеристики Датчик температуры IFM TCC350K1ED06-A-DKG/US TCC291

Основные характеристики

MTTF[лет]	329
Precision IOLink[K]	± 0,2
Аналоговые данные процесса	1
Аналоговый выход	4...20 мА
Аналоговый выходной сигнал температурного коэффициента [% от диапазона / 10 K]	&, lt, ± 0,02, (при отклонении от исходного состояния 25 ± 5 °С)
Артикул	TCC291
Вес	315.6
Время задержки включения [с]	6
Выходная функция	нормально закрытый, (диагностический сигнал)
Выходной сигнал	аналоговый сигнал, IO-Link, (состояние проверки калибровки)
Габариты	Ø 50 / L = 393.5
Диагностический вывод	статус проверки калибровки и диагностика ошибок
Диаметр зонда[мм]	6
Диапазон измерения	-25...160 °C-13...320 °F
Динамический отклик T05 / T09[с]	1,5 / 4
Длина зонда L[мм]	350
Длина установки EL[мм]	350
Заводские настройки	-10...150 °C / 14...302 °F
Замечания	MS = диапазон измерения рабочего напряжения «класс питания 2» согласно cULus
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	1 x Pt 1000
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	TCC350K1ED06-A-DKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 15 V) x 50
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПЭИ, ФКМ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК
Мин. время цикла процесса [мс]	4.4
Номинальное давление	160 бар16 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: K021 Номер файла: ULE217884
Параметры настройки параметров	Дисплейный блок, масштабирование аналогового выхода, предел проверки калибровки, диагностический выход коммутационной логики, режим моделирования
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1129
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	10, (24 V)
Предел проверки калибровки[K]	0.5...3
Прецизионный аналоговый выход[K]	± 0,2
Примечание о температуре окружающей среды	макс. внутренняя температура устройства: 125 °C
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечание по диапазону измерения	масштабируемый
Профили	Передача больших двоичных объектов типа BLOBB. Общие данные - Идентификация и диагностика. Функция. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...32 постоянного тока, («класс питания 2» по cULus)
Разрешение IOLink температура [K]	0.01
Разрешение аналогового выхода[К]	0.05
Ревизия IOLink	1.1
режим SIO	да
С шагом [K]	0.05
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Справочный элемент	1 х NTC
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...100
Температурный коэффициент IOLink[% от диапазона / 10 K]	&, lt, ± 0,01, (при отклонении от исходного состояния 25 ± 5 °С)
Технологическое соединение	зажимной адаптер Ø 6 мм
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 68000-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-635 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.8 µm
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
