Датчик температуры IFM TCC250K1ED06-A-DKG/US TCC261

Код товара: 193629

IFM Производитель

53 111 ₽

Быстрый заказ

Характеристики

Код производителяTCC261

АртикулTCC261

Код производителяTCC250K1ED06-A-DKG/US

Все характеристики

IFM TCC261 дополнительные характеристики

Описание

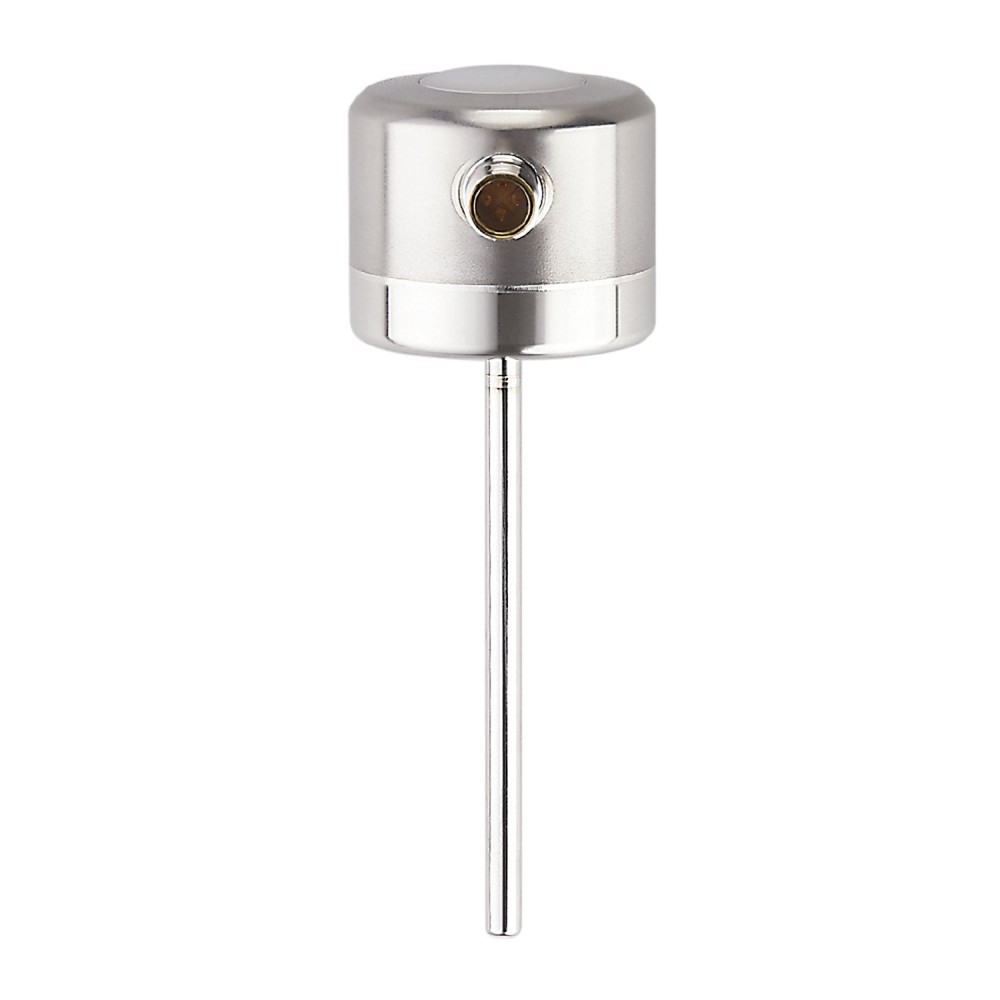

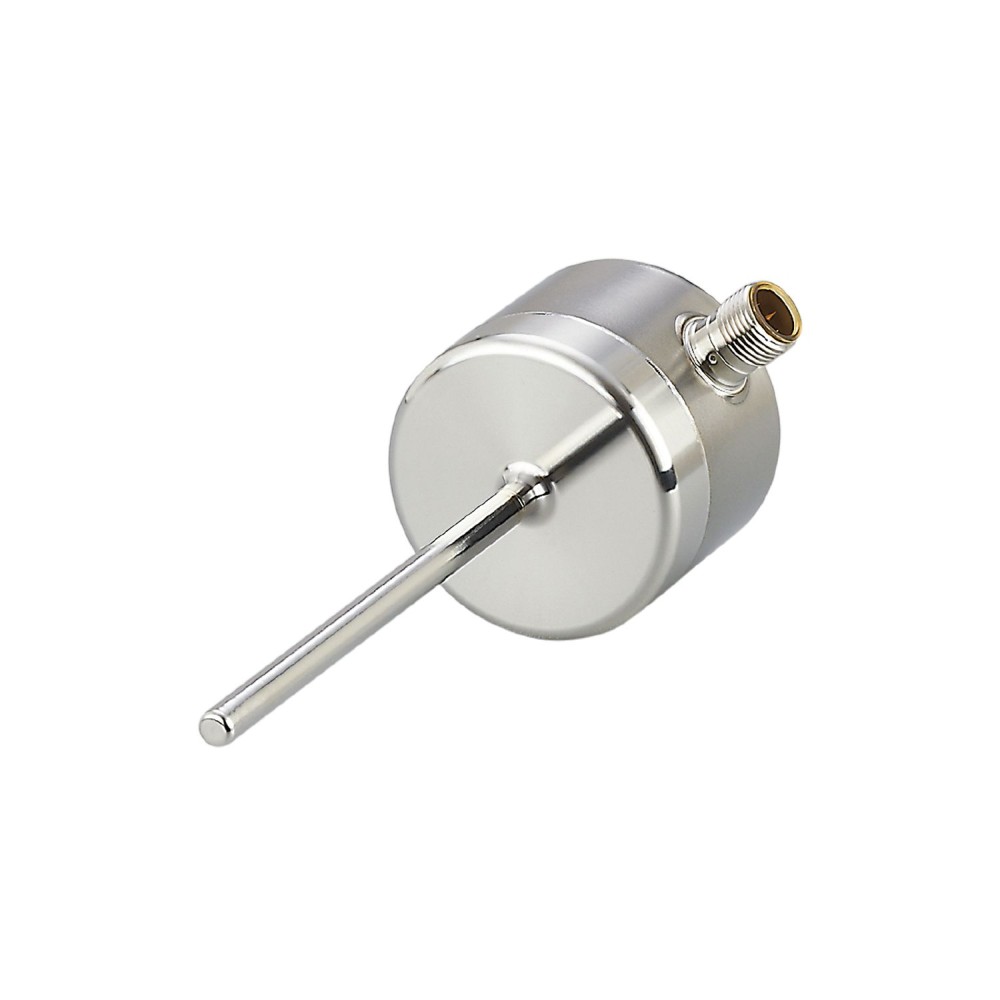

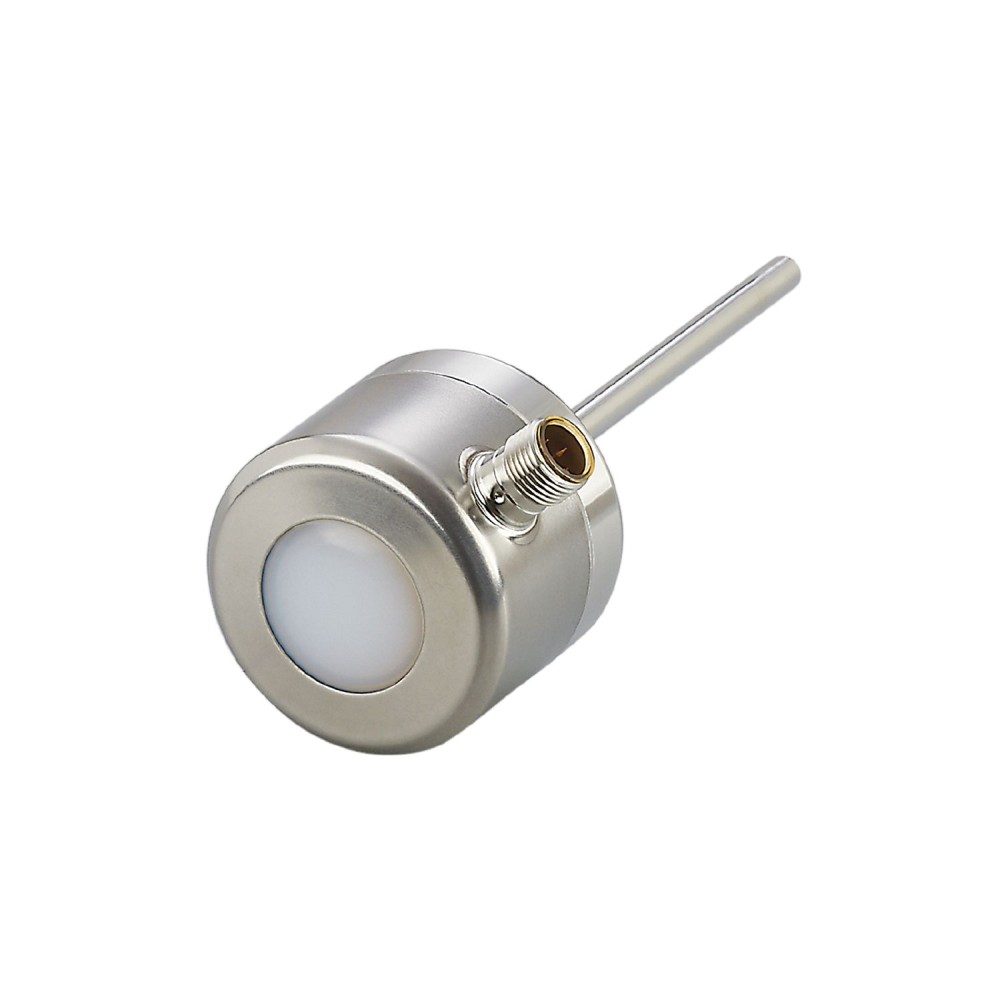

Представляем датчик температуры IFM TCC250K1ED06-A-DKG/US (артикул TCC261), разработанный для точного и надежного измерения температуры в промышленных условиях. Данная модель обеспечивает высокую стабильность и предлагает расширенные диагностические функции, что делает ее оптимальным решением для критически важных процессов.

Основные характеристики

Датчик температуры IFM TCC250K1ED06-A-DKG/US (TCC261) обладает рядом ключевых технических параметров, обеспечивающих его эффективность и надежность:

Диапазон измерения:От -25 до 160 °C.
Этот широкий диапазон позволяет применять датчик в различных технологических процессах, где требуется контроль температуры как ниже нуля, так и при высоких значениях.

Точность измерения:± 0, 2 K (для IO-Link и аналогового выхода).
Высокая точность обеспечивает достоверность данных, что критически важно для поддержания стабильности и качества продукции в чувствительных к температуре процессах.

Интерфейс связи:IO-Link и аналоговый выход 4... 20 мА.
Наличие двух типов выходов обеспечивает гибкость интеграции в существующие системы управления и позволяет передавать как аналоговые, так и цифровые данные с расширенной диагностикой.

Функция проверки калибровки:Встроенная система самодиагностики.
Эта функция позволяет датчику в реальном времени отслеживать отклонения в точности, оперативно уведомляя пользователя о потенциальном дрейфе и снижая необходимость частой ручной калибровки.

Степень защиты:IP 68; IP 69K.
Высокие степени защиты гарантируют надежную работу датчика в условиях воздействия пыли, влаги и струй воды под высоким давлением, что характерно для пищевой, фармацевтической и других отраслей промышленности.

Преимущества

Высокая точность и стабильность измерений достигается за счет использования двух измерительных элементов (Pt 1000 и NTC) и интегрированной функции проверки калибровки, которая автоматически выявляет дрейф.

Надежная работа в сложных промышленных условиях обеспечивается прочной конструкцией из нержавеющей стали (316L/1. 4404) и высокими степенями защиты IP 68 и IP 69K, предотвращающими проникновение влаги и загрязнений.

Универсальность интеграции и расширенные диагностические возможности обеспечиваются благодаря поддержке интерфейса IO-Link и аналогового выхода 4... 20 мА, что упрощает подключение и мониторинг состояния датчика.

Характеристики Датчик температуры IFM TCC250K1ED06-A-DKG/US TCC261

Основные характеристики

MTTF[лет]	329
Precision IOLink[K]	± 0,2
Аналоговые данные процесса	1
Аналоговый выход	4...20 мА
Аналоговый выходной сигнал температурного коэффициента [% от диапазона / 10 K]	&, lt, ± 0,02, (при отклонении от исходного состояния 25 ± 5 °С)
Артикул	TCC261
Вес	271.9
Время задержки включения [с]	6
Выходная функция	нормально закрытый, (диагностический сигнал)
Выходной сигнал	аналоговый сигнал, IO-Link, (состояние проверки калибровки)
Габариты	Ø 50 / L = 293.5
Диагностический вывод	статус проверки калибровки и диагностика ошибок
Диаметр зонда[мм]	6
Диапазон измерения	-25...160 °C-13...320 °F
Динамический отклик T05 / T09[с]	1,5 / 4
Длина зонда L[мм]	250
Длина установки EL[мм]	250
Заводские настройки	-10...150 °C / 14...302 °F
Замечания	MS = диапазон измерения рабочего напряжения «класс питания 2» согласно cULus
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	1 x Pt 1000
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	TCC250K1ED06-A-DKG/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 15 V) x 50
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПЭИ, ФКМ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), ПЭЭК
Мин. время цикла процесса [мс]	4.4
Номинальное давление	160 бар16 МПа
Общее количество выходов	2
Одобрение UL	Номер одобрения UL: K021 Номер файла: ULE217884
Параметры настройки параметров	Дисплейный блок, масштабирование аналогового выхода, предел проверки калибровки, диагностический выход коммутационной логики, режим моделирования
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1129
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	10, (24 V)
Предел проверки калибровки[K]	0.5...3
Прецизионный аналоговый выход[K]	± 0,2
Примечание о температуре окружающей среды	макс. внутренняя температура устройства: 125 °C
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечание по диапазону измерения	масштабируемый
Профили	Передача больших двоичных объектов типа BLOBB. Общие данные - Идентификация и диагностика. Функция. Данные измерений, стандартное разрешение.
Рабочее напряжение[В]	18...32 постоянного тока, («класс питания 2» по cULus)
Разрешение IOLink температура [K]	0.01
Разрешение аналогового выхода[К]	0.05
Ревизия IOLink	1.1
режим SIO	да
С шагом [K]	0.05
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Справочный элемент	1 х NTC
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-40...100
Температурный коэффициент IOLink[% от диапазона / 10 K]	&, lt, ± 0,01, (при отклонении от исходного состояния 25 ± 5 °С)
Технологическое соединение	зажимной адаптер Ø 6 мм
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 68000-2-2750 g (11 ms)
Устойчивость к вибрации	DIN EN 60068-2-635 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.8 µm
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
