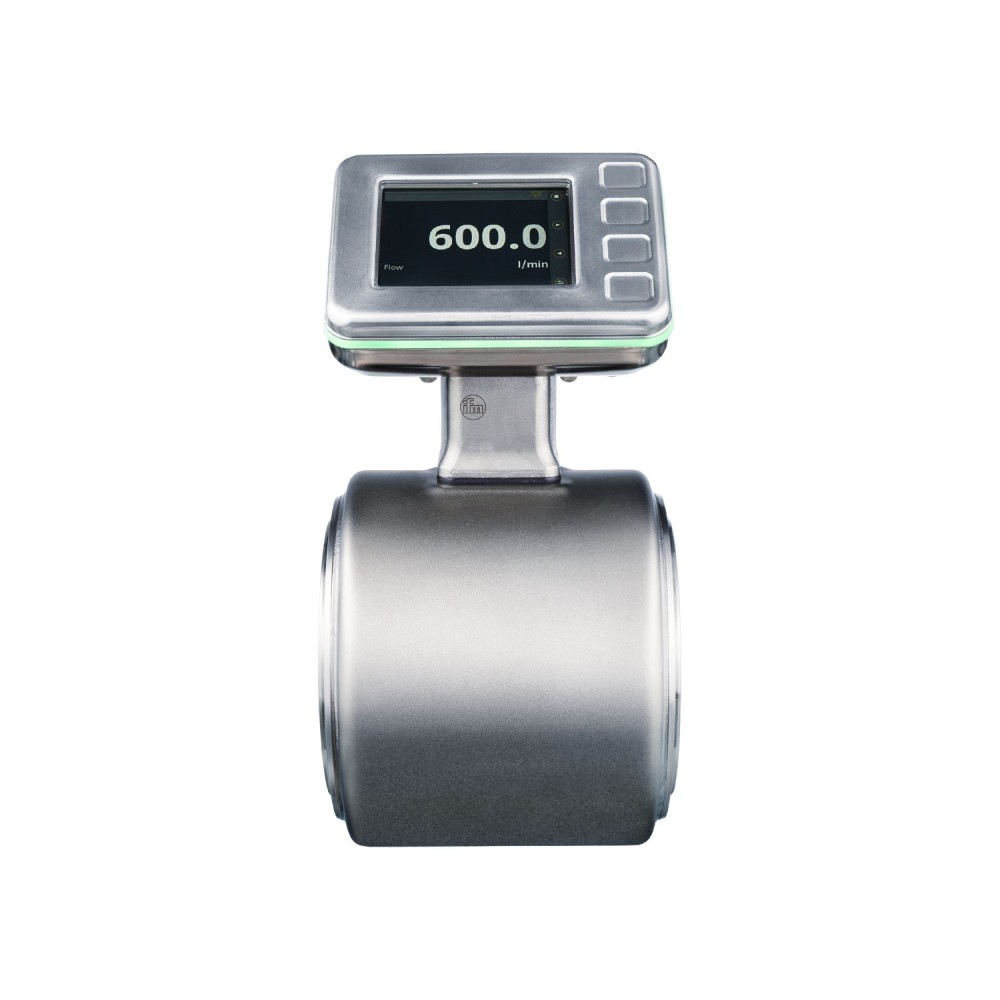

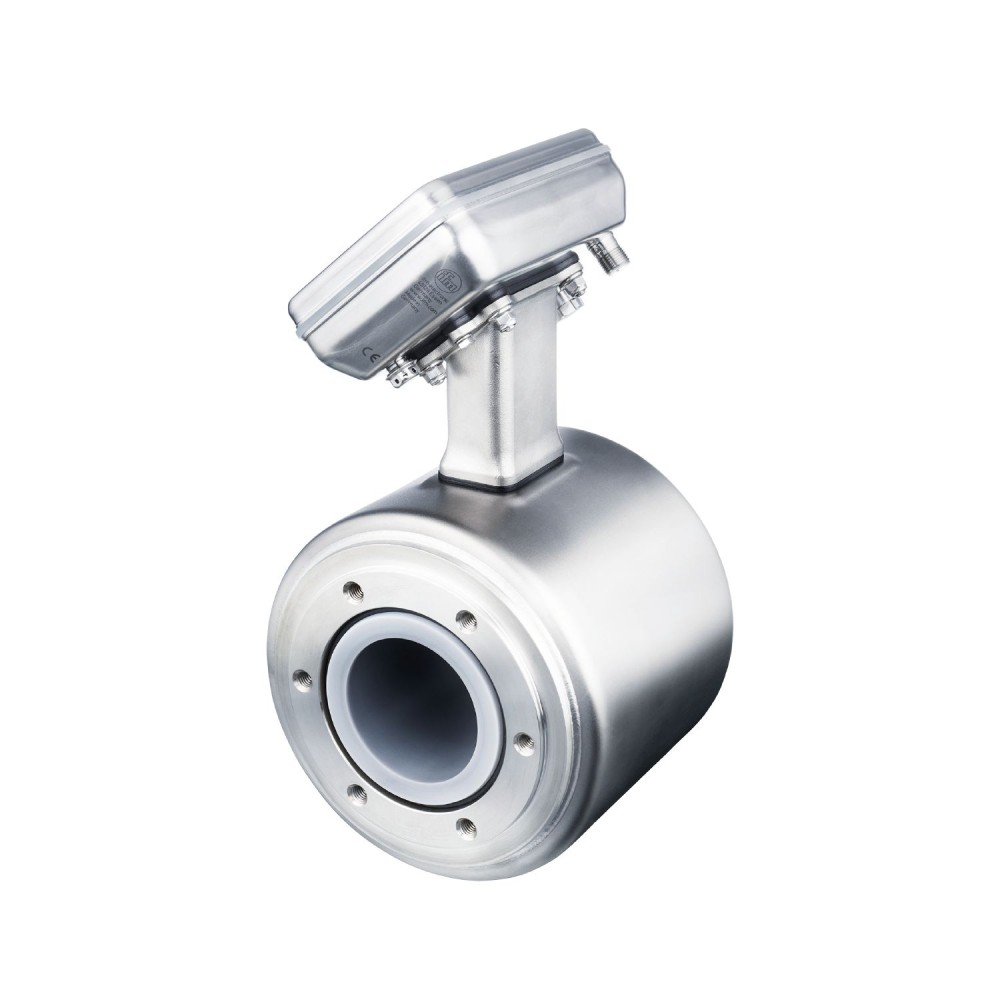

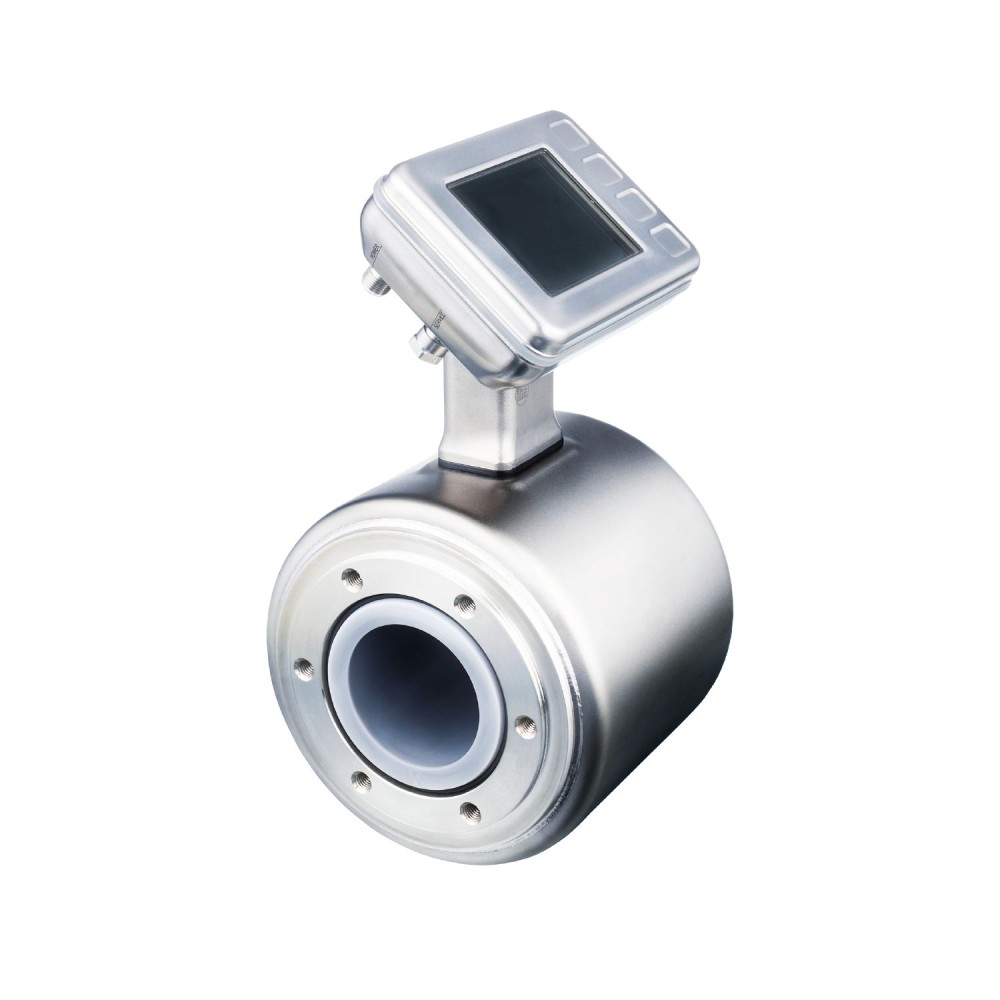

Магнитно-индуктивный расходомер IFM SMG65KGFFRKG/USD SMF521

Код товара: 193593

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSMF521

Код производителяSMG65KGFFRKG/USD

Все характеристики

IFM SMF521 дополнительные характеристики

Описание

Магнитно-индуктивный расходомер (серия SM Foodmag) для пищевой промышленности и производства напитков. Измеряемые параметры: расход, общий объем, температура, проводимость и обнаружение жидкости. Простая настройка благодаря меню на базе приложения, пошаговой инструкции по установке и гигиеничным кнопкам. Сокращение количества кабелей за счет объединения напряжения питания и выходных сигналов через разъем M12. Конструкция корпуса повышает устойчивость к ударам и вибрации.

Характеристики Магнитно-индуктивный расходомер IFM SMG65KGFFRKG/USD SMF521

Основные характеристики

MTTF[лет]	81
Аналоговая конечная точка	14...150 °C57.2...302 °F
Аналоговая конечная точка AEP	-1600...2000 l/min-96000...120000 l/h-422.72...528.4 gpm-26.24...32.8 ft/s
Аналоговая конечная точка [мкСм/см]	20000...100000
Аналоговая начальная точка	-20...116 °C-4...240.8 °F
Аналоговая начальная точка ASP	-2000...1600 l/min-120000...96000 l/h-528.4...422.72 gpm-32.8...26.24 ft/s
Аналоговая начальная точка [мкСм/см]	0...80000
Аналоговые данные процесса	6
Аналоговый токовый выход [мА]	4...20, (масштабируемо)
Артикул	SMF521
Вес[г]	6897
Время задержки включения [с]	<, 5
Время отклика[с]	<, 2
Входы	OUT2сброс внешнего сумматора
Выходной сигнал	OUT1 импульсный сигнал, сигнал переключения сумматора, диагностический сигнал, IO-LinkOUT2 аналоговый сигнал, импульсный сигнал, сигнал переключения сумматора, диагностический сигнал
Данные процесса IO-Link (циклические)	функция, длина бита, сумматор, поток, температура, проводимость, статус, информация о двоичном переключении8
Двоичные данные процесса	8
Диагностические функции	обнаружение направления потока, обнаружение жидкости
Диапазон измерения	-20...150 °C-4...302 °F
Диапазон измерения [мкСм/см]	100...100000
Диапазон отображения	-20...150 °C-4...302 °F
Диапазон отображения [мкСм/см]	0...10000000
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Дисплейный блок	л/мин, л/ч, гл/мин, гл/ч, м³/мин, м³/ч, м/с, галлонов в минуту, галлонов в час, фут/с, °C, °F, мкСм/см, См/м, мс/см
Длина впускной трубы	5 х ДН
Длина выпускной трубы	2 х ДН
Длина импульса[с]	0.00005...2
Заводские настройки	галлонов в минуту, °F, мкСм/см
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов эталонные условия (1/2): вода (без пузырьков газа), 15...35 °C, присоединение к процессу: DIN32676 серия A, стандарт трубы, подходящий для присоединения к процессу эталонные условия (2/2): длина входной трубы 10 x DN, длина выходной трубы 5 x DN, время стабилизации прибора: 30 минут, ориентация прибора: горизонтальная, ориентация дисплея: вверх характеристики точности согласно заводскому сертификату при поставке
Защита	IP 67, IP 69, (to DIN EN 60529)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.004...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMG65KGFFRKG/USD
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	Корпус: нержавеющая сталь (316L/1.4404), фланец: нержавеющая сталь (304/1.4301), крепление электроники: нержавеющая сталь (304/1.4301), электроника: нержавеющая сталь (316L/1.4404), Дисплей: полисульфон, Уплотнение дисплея: FKM, Светодиодное кольцо: PP
Материалы (смачиваемые части)	Трубная секция: PFA, электроды: нержавеющая сталь (316L/1.4435)
Мин. время цикла процесса [мс]	1.9
Мин. разрывное давление	543.75 psi3.75 MPa
Номинальное давление	362.5 psi2.5 MPa
Номинальный диаметр	DN65 (2 1/2“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение CPA	номер моделиSMFкласс точности0,5
Одобрение UL	Одобрение UL № I031
Отображать	Процесс обработки данных: полноценный графический TFT-дисплей, многоцветный, 3,5 дюйма, 320 x 240 пикселей, макеты отображения: 4, поворот дисплея: 4 x 90°, светодиодное кольцо рабочего состояния, трехцветное
Отсечка низкого расхода LFC	0...1600 l/min0...96000 l/h0...422.72 gpm0...26.24 ft/s
Повторяемость	± 5% MW
Повторяемость[К]	± 0,5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1796
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	250, (24V)
Приложение	пищевая промышленность и производство напитков
Примечание к заводским настройкам	0…130 gpm
Примечание о СМИ	пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые топпинги, мороженое, проводимость: ≥ 5 мкСм/см
Принцип измерения	магнитно-индуктивный
Профили	Интеллектуальный датчик - SSP 4.3.4. Датчик измерения и переключения, с плавающей точкой, 4 канала. BLOB. Передача больших двоичных объектов. Common - I&, amp, D. Расширение идентификации и диагностики. Расширение для управления датчиком. Определение количества, переключение при превышении заданного значения. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	18...32 DC
Рабочие элементы	4 емкостные кнопки
Разрешение	0.01 °C0.1 °F
Разрешение [мкСм/см]	1
Разрешение аналогового выхода	0.38 µA
Ревизия IO-Link	1.1.3
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	проводящие жидкости, вода, водные среды
Специальная особенность	Позолоченные контакты
Средняя температура	-20...150 °C-4...302 °F
стандарт SDCI	IEC 61131-9
Температура окружающей среды	-20...65 °C-4...149 °F
Температура хранения	-20...80 °C-4...176 °F
Технологическое соединение	фланец устройства ifm
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Точность (в диапазоне измерений)	in the range of 100...20000 µS/cm±10% MWin the range of 20000...100000 µS/cm±20% MW
Точность (в стандартных условиях)	с дополнительной заводской калибровкой (доступность планируется)± (0,2 % MW + 2 мм/с)стандартная± (0,5 % MW + 1,5 мм/с)
Точность[К]	± 1
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (18ms)
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000Hz)
Функции IO-Link (ациклические)	определение направления потока, сумматор, память, счетчик часов работы, внутренняя температура, функция моделирования
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.4 μm
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1
Язык	немецкий, английский, испанский, французский, итальянский, японский, корейский, португальский, китайский
