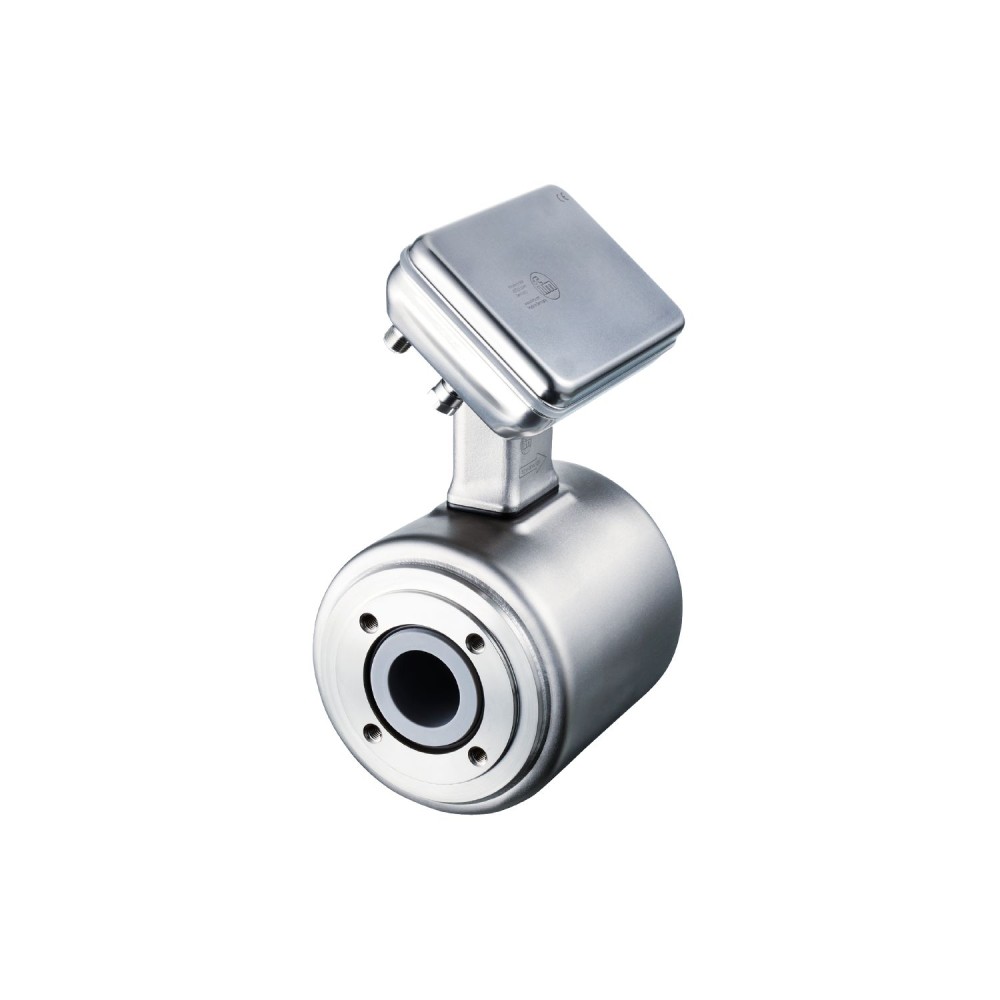

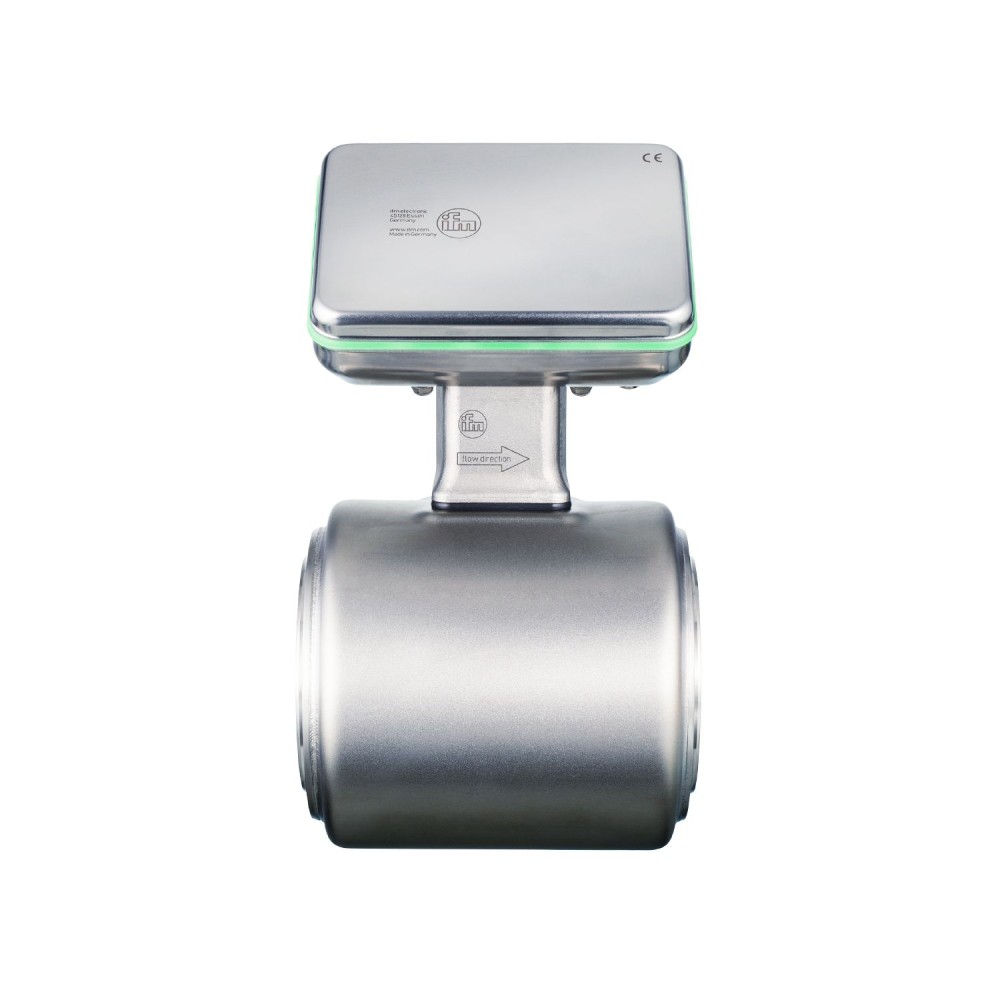

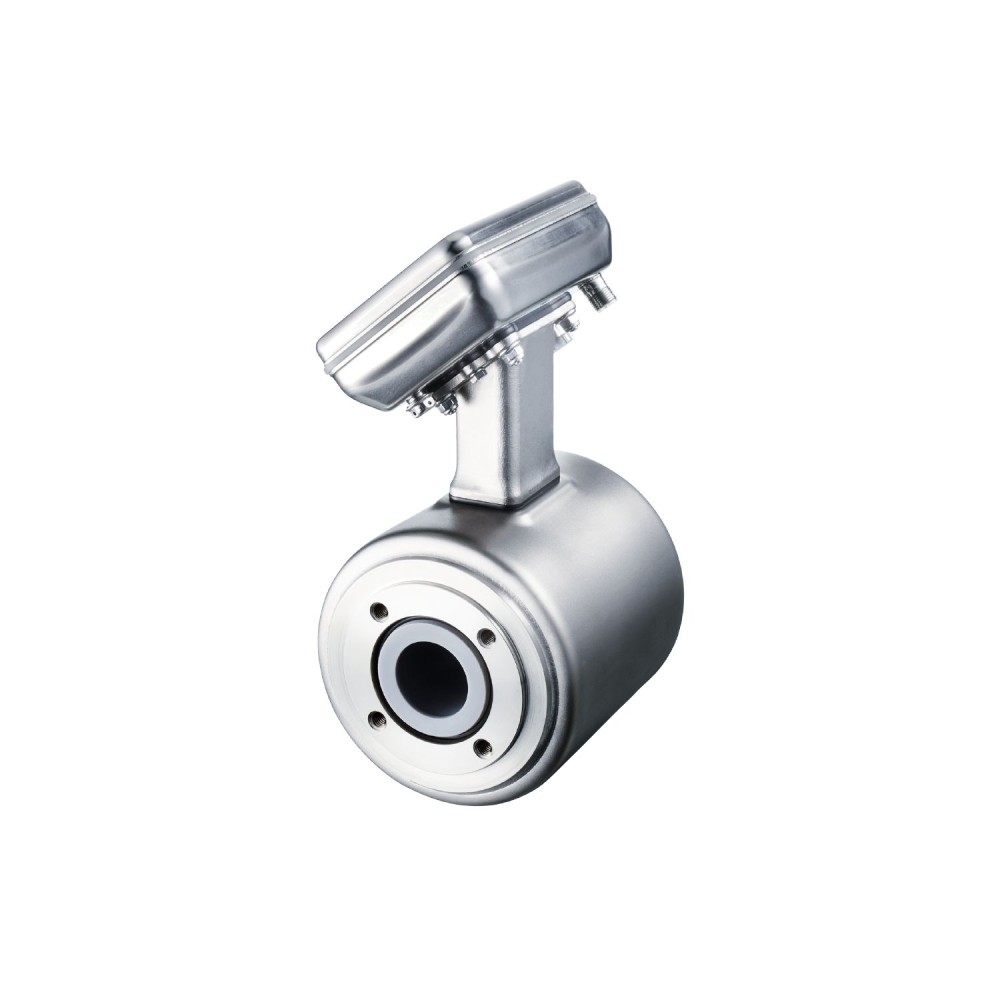

Магнитно-индуктивный расходомер IFM SMG50KGFFRKG/UST SMF450

Код товара: 193571

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулSMF450

Код производителяSMG50KGFFRKG/UST

Все характеристики

IFM SMF450 дополнительные характеристики

Описание

Магнитно-индуктивный расходомер (серия SM Foodmag) для пищевой промышленности и производства напитков. Измеряемые параметры: расход, общий объем, температура, проводимость и обнаружение жидкости. Простая настройка благодаря меню на базе приложения, пошаговой инструкции по установке и гигиеничным кнопкам. Сокращение количества кабелей за счет объединения напряжения питания и выходных сигналов через разъем M12. Конструкция корпуса повышает устойчивость к ударам и вибрации.

Характеристики Магнитно-индуктивный расходомер IFM SMG50KGFFRKG/UST SMF450

Основные характеристики

MTTF[лет]	82
Аналоговая конечная точка	14...150 °C57.2...302 °F
Аналоговая конечная точка AEP	-960...1200 l/min-57.6...72 m³/h-253.63...317.04 gpm-26.24...32.8 ft/s
Аналоговая конечная точка [мкСм/см]	20000...100000
Аналоговая начальная точка	-20...116 °C-4...240.8 °F
Аналоговая начальная точка ASP	-1200...960 l/min-72...57.6 m³/h-317.04...253.63 gpm-32.8...26.24 ft/s
Аналоговая начальная точка [мкСм/см]	0...80000
Аналоговые данные процесса	6
Аналоговый токовый выход [мА]	4...20, (масштабируемо)
Артикул	SMF450
Вес[г]	5815.2
Время задержки включения [с]	<, 5
Время отклика[с]	<, 2
Входы	OUT2сброс внешнего сумматора
Выходной сигнал	OUT1 импульсный сигнал, сигнал переключения сумматора, диагностический сигнал, IO-LinkOUT2 аналоговый сигнал, импульсный сигнал, сигнал переключения сумматора, диагностический сигнал
Данные процесса IO-Link (циклические)	функция, длина бита, сумматор, поток, температура, проводимость, статус, информация о двоичном переключении8
Двоичные данные процесса	8
Диагностические функции	обнаружение направления потока, обнаружение жидкости
Диапазон измерения	-20...150 °C-4...302 °F
Диапазон измерения [мкСм/см]	100...100000
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Длина впускной трубы	5 х ДН
Длина выпускной трубы	2 х ДН
Длина импульса[с]	0.00005...2
Заводские настройки	m³/h, °C, μS/cm
Замечания	MW = измеренное значение MEW = конечное значение диапазона измерения импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов эталонные условия (1/2): вода (без пузырьков газа), 15...35 °C, присоединение к процессу: DIN32676 серия A, стандарт трубы, подходящий для присоединения к процессу эталонные условия (2/2): длина входной трубы 10 x DN, длина выходной трубы 5 x DN, время стабилизации прибора: 30 минут, ориентация прибора: горизонтальная, ориентация дисплея: вверх характеристики точности согласно заводскому сертификату при поставке
Защита	IP 67, IP 69, (to DIN EN 60529)
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...5
Значение пульса	0.001...99990000 I
Импульсный выход	расходомер
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	SMG50KGFFRKG/UST
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество цифровых выходов	2
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	корпус: нержавеющая сталь (316L/1.4404), фланец: нержавеющая сталь (304/1.4301), крепление электроники: нержавеющая сталь (304/1.4301), электроника: нержавеющая сталь (316L/1.4404), светодиодное кольцо: полипропилен
Материалы (смачиваемые части)	Трубная секция: PFA, электроды: нержавеющая сталь (316L/1.4435)
Мин. время цикла процесса [мс]	1.9
Мин. разрывное давление	37.5 bar543.75 psi3.75 MPa
Номинальное давление	25 bar362.5 psi2.5 MPa
Номинальный диаметр	DN50 (2“)
Общее количество входов и выходов	2
Общее количество выходов	2
Одобрение CPA	номер моделиSMFкласс точности0,5
Одобрение UL	Одобрение UL № I032
Отображать	рабочее состояниеСветодиодное кольцо, трехцветное
Отсечка низкого расхода LFC	0...960 l/min0...57.6 m³/h0...253.63 gpm0...26.24 ft/s
Повторяемость	± 5% MW
Повторяемость[К]	± 0,5
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1794
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	250, (24V)
Приложение	пищевая промышленность и производство напитков
Примечание к заводским настройкам	0...18,0 m³/h
Примечание о СМИ	пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые топпинги, мороженое, проводимость: ≥ 5 мкСм/см
Принцип измерения	магнитно-индуктивный
Профили	Интеллектуальный датчик - SSP 4.3.4. Датчик измерения и переключения, с плавающей точкой, 4 канала. BLOB. Передача больших двоичных объектов. Common - I&, amp, D. Расширение идентификации и диагностики. Расширение для управления датчиком. Определение количества, переключение при превышении заданного значения. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	18...32 DC
Разрешение [мкСм/см]	1
Разрешение аналогового выхода	0.38 µA
Ревизия IO-Link	1.1.3
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	проводящие жидкости, вода, водные среды
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды	-20...65 °C-4...149 °F
Температура хранения	-20...80 °C-4...176 °F
Технологическое соединение	фланец устройства ifm
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM3 (230,4 кБод)
Точность (в диапазоне измерений)	in the range of 100...20000 µS/cm±10% MWin the range of 20000...100000 µS/cm±20% MW
Точность (в стандартных условиях)	с дополнительной заводской калибровкой (доступность планируется)± (0,2 % MW + 2 мм/с)стандартная± (0,5 % MW + 1,5 мм/с)
Точность[К]	± 1
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2720 g (18ms)
Устойчивость к вибрации	DIN IEC 68-2-65 g (10...2000Hz)
Функции IO-Link (ациклические)	определение направления потока, сумматор, память, счетчик часов работы, внутренняя температура, функция моделирования
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.4 μm
Частота переключения постоянного тока [Гц]	0...10000
Электрическое проектирование	ПНП/НПН
ЭМС	DIN 61326-1
