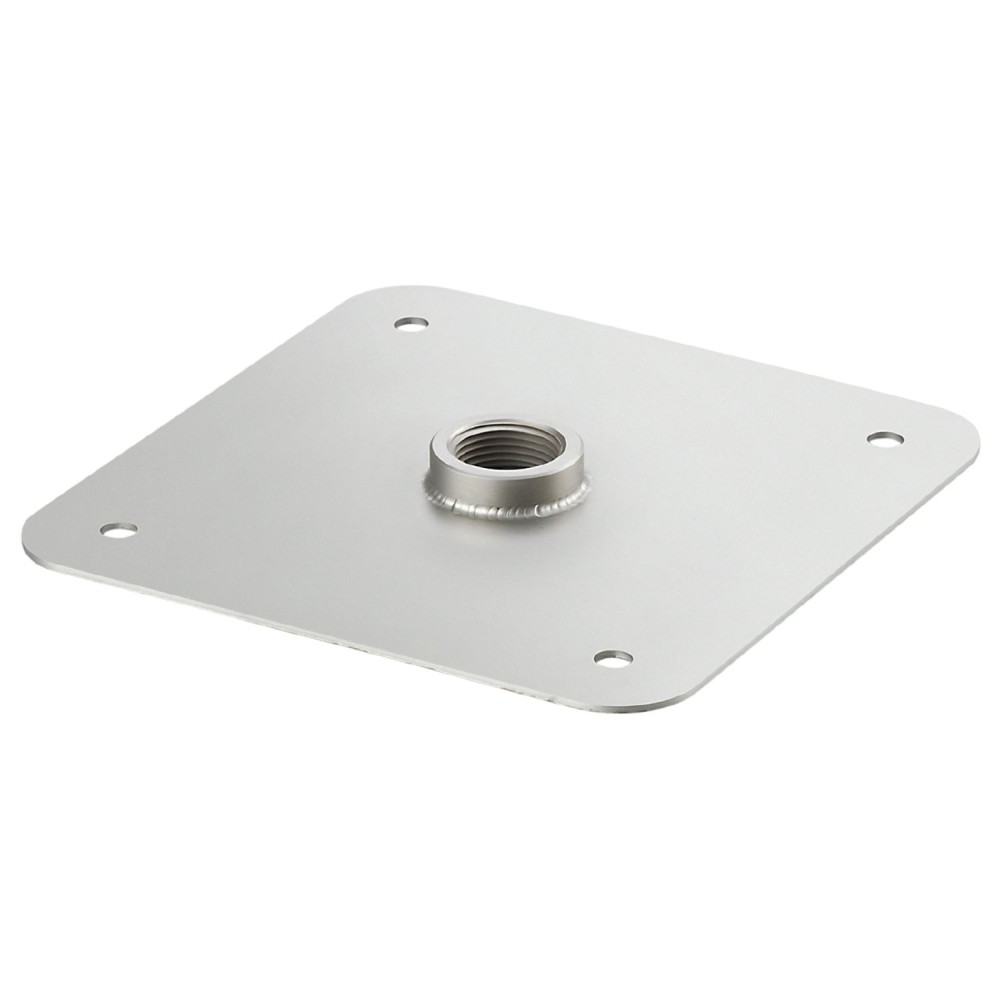

Соединительная пластина для датчиков уровня IFM LAUNCHING PLATE 3/4NPT E43381

Соединительная пластина IFM LAUNCHING PLATE 3/4NPT с артикулом E43381 предназначена для монтажа датчиков уровня с волноводным радаром. Данное изделие обеспечивает надежное и герметичное подключение датчика к емкости, что критически важно для корректной работы систем измерения уровня.

Ключевые характеристики

Применение:Пластина разработана для использования с датчиками уровня типа LR, работающими по принципу волноводного радара. Она необходима для установки датчиков в крышки резервуаров, особенно при работе с емкостями, имеющими пластиковую крышку, обеспечивая герметичность и стабильность монтажа.
Подключение датчика:Осуществляется посредством резьбового соединения 3/4" NPT с внутренней резьбой. Это стандартизированное подключение обеспечивает совместимость с широким спектром промышленных датчиков уровня.
Технологическое соединение:Для интеграции в технологический процесс используется фланец диаметром 180 мм. Такое соединение гарантирует прочную фиксацию пластины на резервуаре и высокую герметичность.
Материалы:Опорная пластина изготовлена из нержавеющей стали 316Ti (1. 4571), а адаптер — из нержавеющей стали 316L (1. 4404). Использование высококачественных марок нержавеющей стали обеспечивает устойчивость к коррозии и агрессивным средам, продлевая срок службы изделия.
Рабочее давление:Пластина рассчитана на давление в баке от -1 до 16 бар (от -0. 1 до 1. 6 МПа). Этот диапазон позволяет применять ее в различных промышленных процессах с умеренным давлением.

Преимущества

• Надежность монтажа:Применение фланцевого соединения и качественных материалов обеспечивает высокую герметичность и устойчивость к внешним воздействиям, что важно для точности показаний датчиков уровня.
• Универсальность применения:Пластина совместима с датчиками уровня LR и может использоваться в емкостях с пластиковыми крышками, расширяя возможности установки оборудования.
• Простота установки:Конструкция изделия предусматривает быстрый и относительно недорогой монтаж в крышке резервуара, что сокращает время ввода в эксплуатацию.
