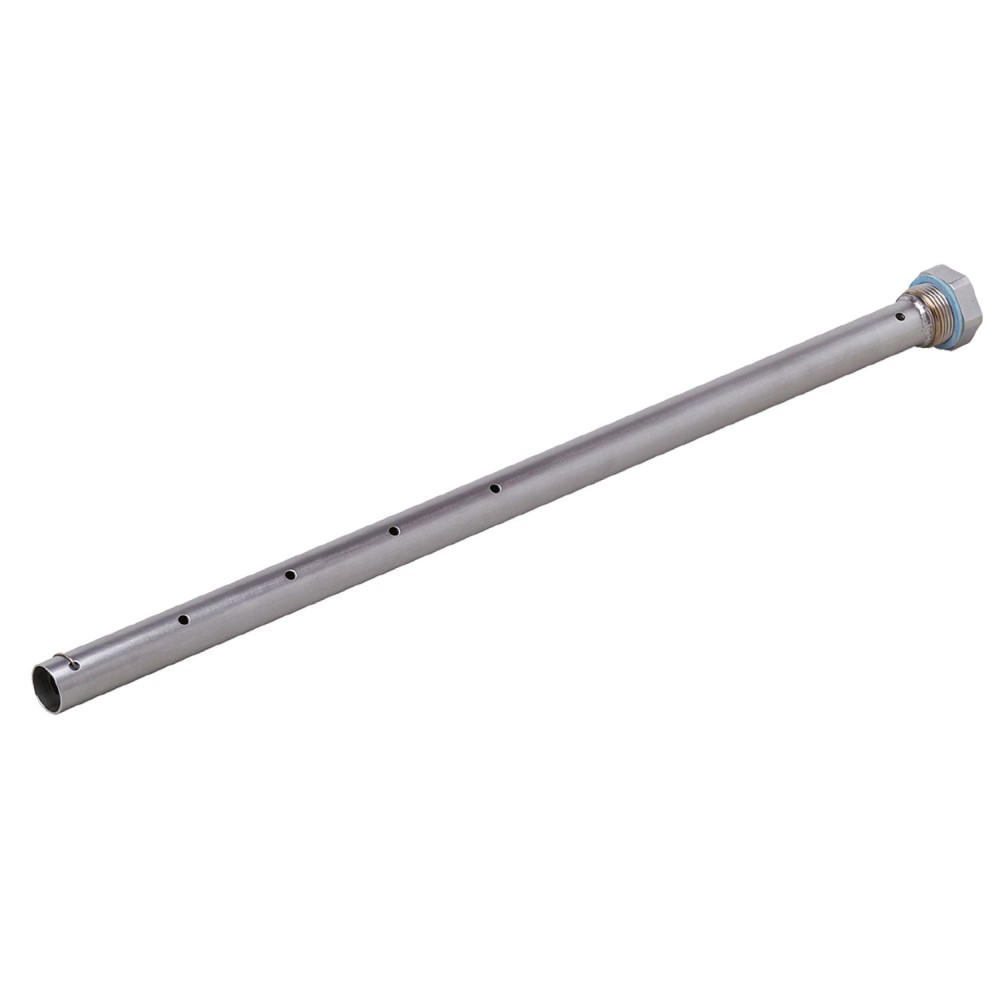

Коаксиальная труба для датчиков уровня IFM LR COAX TUBE G3/4 L210 E43354

Коаксиальная труба IFM LR COAX TUBE G3/4 L210 E43354 предназначена для повышения надежности и точности работы датчиков уровня в сложных промышленных условиях. Данный элемент является частью системы измерения уровня и обеспечивает стабильное функционирование датчика.

Ключевые характеристики

Целевое применение и функциональность:Коаксиальная труба E43354 разработана для эксплуатации в средах с низкой диэлектрической проницаемостью, что критически важно для надежного обнаружения масел и сред на масляной основе. Она обеспечивает эффективную защиту от электромагнитных помех, предотвращая ложные срабатывания и обеспечивая стабильность измерений. Важным преимуществом является отсутствие требований к минимальному расстоянию до стенки сосуда, что упрощает монтаж и позволяет использовать трубу в ограниченном пространстве.

Конструкционная длина:Длина коаксиальной трубы составляет 210 мм. Этот параметр определяет глубину погружения в измеряемую среду и является ключевым при проектировании системы измерения уровня, обеспечивая точное позиционирование датчика.

Материалы исполнения:Основной материал коаксиальной трубы — нержавеющая сталь (304/1. 4301). Использование этого материала гарантирует высокую коррозионную стойкость и долговечность изделия, что позволяет применять его в агрессивных промышленных средах. Уплотнение выполнено из армированного волокна NBR, а центрирующий элемент — из армированного волокна PPS, что обеспечивает надежность соединений и устойчивость к химическому воздействию.

Рабочие параметры:Диапазон рабочей температуры среды для данной коаксиальной трубы составляет от -40 до 200 °C, а номинальное давление — 16 бар (1, 6 МПа). Эти характеристики указывают на применимость изделия в широком спектре технологических процессов с повышенными температурными и барическими нагрузками.

Тип присоединения:Для технологического подключения используется резьбовое соединение G 3/4 с наружной резьбой, а для подсоединения датчика предусмотрена внутренняя резьба G 3/4. Стандартизированные резьбовые соединения обеспечивают универсальность и совместимость с большинством промышленных систем и датчиков уровня IFM.

Преимущества

• Надежность измерений в сложных средах:Специализированная конструкция для сред с низкой диэлектрической проницаемостью и защита от электромагнитных помех гарантируют высокую точность и стабильность показаний датчика уровня, особенно при работе с маслами и нефтепродуктами.
• Простота интеграции и монтажа:Отсутствие необходимости соблюдения минимального расстояния до стенок резервуара значительно упрощает установку и расширяет возможности применения в различных емкостях. Стандартные резьбовые соединения обеспечивают легкую интеграцию в существующие системы.
• Долговечность и устойчивость к агрессивным условиям:Применение нержавеющей стали 304/1. 4301 и устойчивых уплотнительных материалов обеспечивает продолжительный срок службы изделия в условиях высоких температур, давлений и воздействия химически активных сред.
