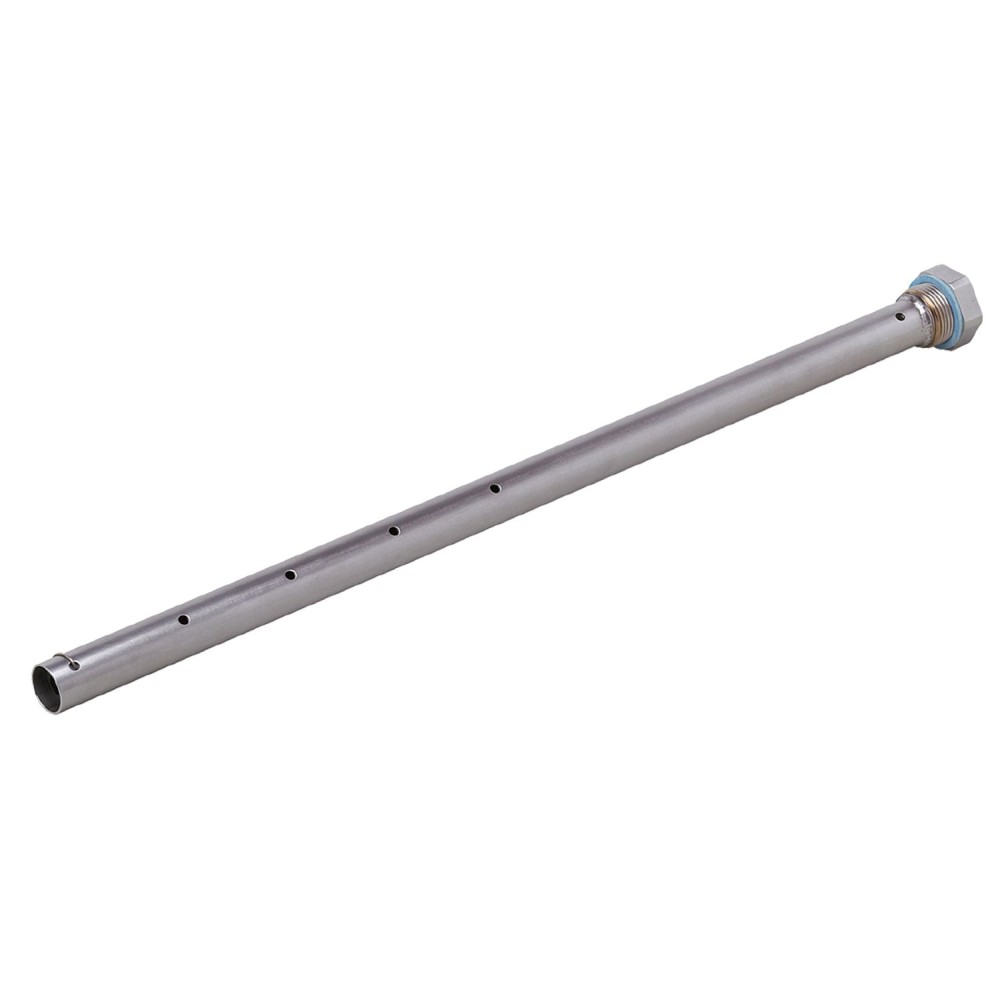

Коаксиальная труба для датчиков уровня IFM LR COAX TUBEG3/4 L1400 E43216

Коаксиальная труба IFM LR COAX TUBEG3/4 L1400 E43216

Коаксиальная труба IFM LR COAX TUBEG3/4 L1400 с артикулом E43216 предназначена для использования с датчиками уровня серии LR производителя IFM. Это вспомогательный элемент, разработанный для обеспечения надежного измерения уровня в сложных условиях эксплуатации.

Назначение и особенности конструкции

Данная коаксиальная труба специально разработана для применения в средах с низкой диэлектрической проницаемостью, что критически важно для точного обнаружения масел и сред на масляной основе. Ее конструкция обеспечивает эффективную защиту от электромагнитных помех, минимизируя влияние внешних факторов на стабильность показаний датчика. Одним из ключевых преимуществ является отсутствие необходимости соблюдения минимального расстояния до стенок сосуда, что упрощает монтаж и позволяет использовать трубу в резервуарах различной геометрии.

Материалы исполнения

Коаксиальная труба изготовлена из нержавеющей стали (304/1. 4301), что обеспечивает высокую коррозионную стойкость и долговечность в агрессивных средах. Уплотнение выполнено из армированного волокна NBR, а центрирующий элемент — из армированного волокна PPS, что гарантирует надежную герметизацию и стабильность конструкции. Применение таких материалов повышает надежность системы измерения в целом.

Рабочие параметры

Изделие рассчитано на номинальное давление до 16 бар (1, 6 МПа) и вакуумное сопротивление до -1000 мбар (-0, 1 МПа), что позволяет использовать его в различных технологических процессах. Диапазон рабочей температуры среды от -40 °C до 200 °C обеспечивает стабильную работу в широком спектре промышленных условий. Эти параметры гарантируют высокую адаптивность и безопасность эксплуатации.

Длина и присоединения

Длина коаксиальной трубы составляет 1400 мм, что определяет глубину измерения уровня. Для подключения датчика предусмотрено резьбовое соединение G 3/4 с внутренней резьбой, а для технологического присоединения — резьбовое соединение G 3/4 с наружной резьбой. Стандартные размеры резьбы обеспечивают совместимость с большинством промышленных систем.
