Фланцевая пластина для датчиков уровня IFM FLANGE PLATE 73-90/NPT3/4 E43206

Фланцевая пластина IFM FLANGE PLATE 73-90/NPT3/4 E43206

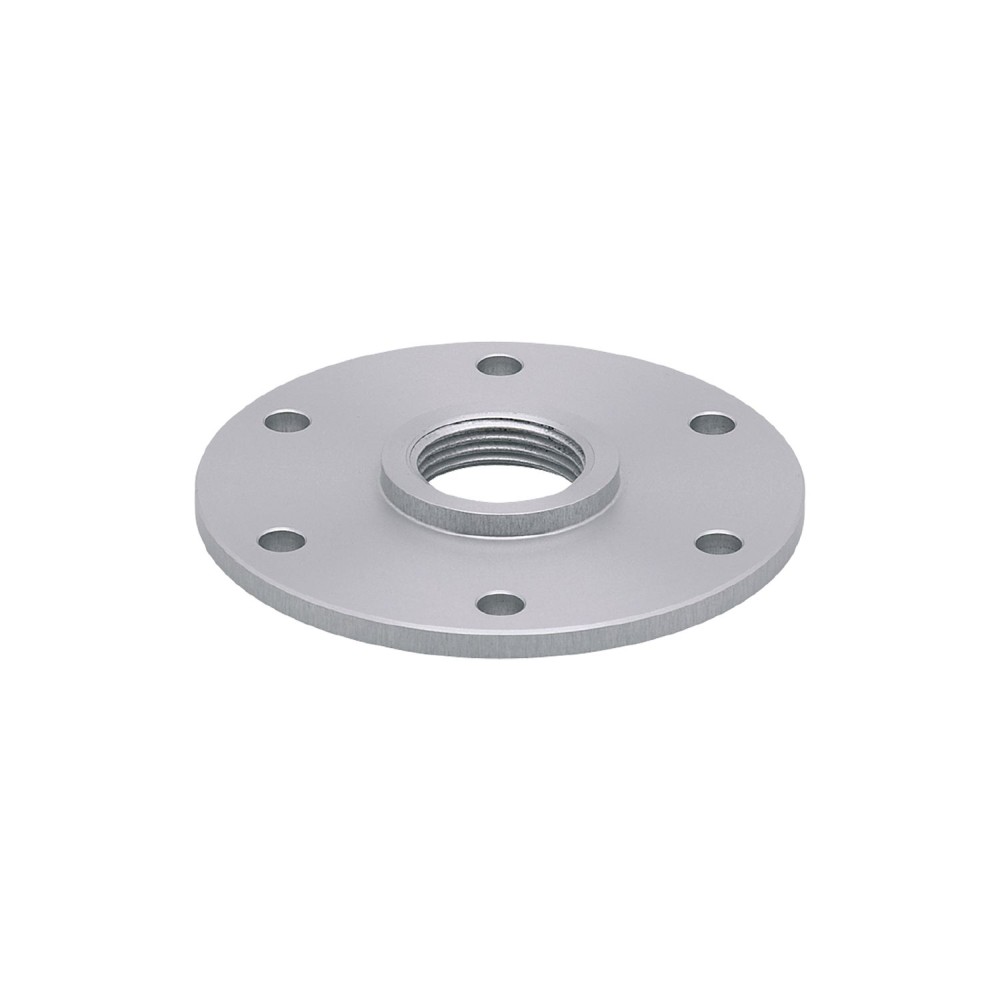

Фланцевая пластина IFM FLANGE PLATE 73-90/NPT3/4 E43206 предназначена для интеграции датчиков уровня IFM с волноводным радаром (серии LR) в технологические емкости. Данное изделие обеспечивает надежное и герметичное соединение, необходимое для корректной работы датчиков, особенно при установке в резервуары с пластиковой крышкой.

Ключевые технические характеристики

• Назначение и совместимость:Фланцевая пластина разработана для опционального использования с датчиками уровня IFM с волноводным радаром. Она требуется для монтажа датчиков в емкости с пластиковой крышкой, обеспечивая необходимую жесткость и стабильность установки.
• Тип подключения:Для подключения датчика предусмотрено резьбовое соединение 3/4" NPT внутренняя резьба. Технологическое соединение с емкостью осуществляется посредством фланца диаметром 90 мм.
• Материалы конструкции:Фланец изготовлен из нержавеющей стали (303/1. 4305), что обеспечивает коррозионную стойкость в различных средах. В качестве уплотнения используется NBR, что гарантирует герметичность соединения.
• Рабочие параметры:Пластина рассчитана на эксплуатацию при давлении в баке от -1 до 16 бар (-0. 1 до 1. 6 МПа) и температуре окружающей среды от 0 до 80 °C. Эти параметры определяют допустимые условия применения изделия в промышленных условиях.

Преимущества

• Обеспечение надежного и герметичного монтажа датчиков уровня IFM в технологические емкости.
• Использование высококачественных материалов (нержавеющая сталь и NBR) гарантирует долговечность и устойчивость к агрессивным средам.
• Стандартизированные типы подключения (3/4" NPT и фланец Ø 90 мм) упрощают интеграцию с соответствующими датчиками и оборудованием.
