Сильфонная муфта IFM COUPLING V4A E60216

Сильфонная муфта IFM COUPLING V4A E60216

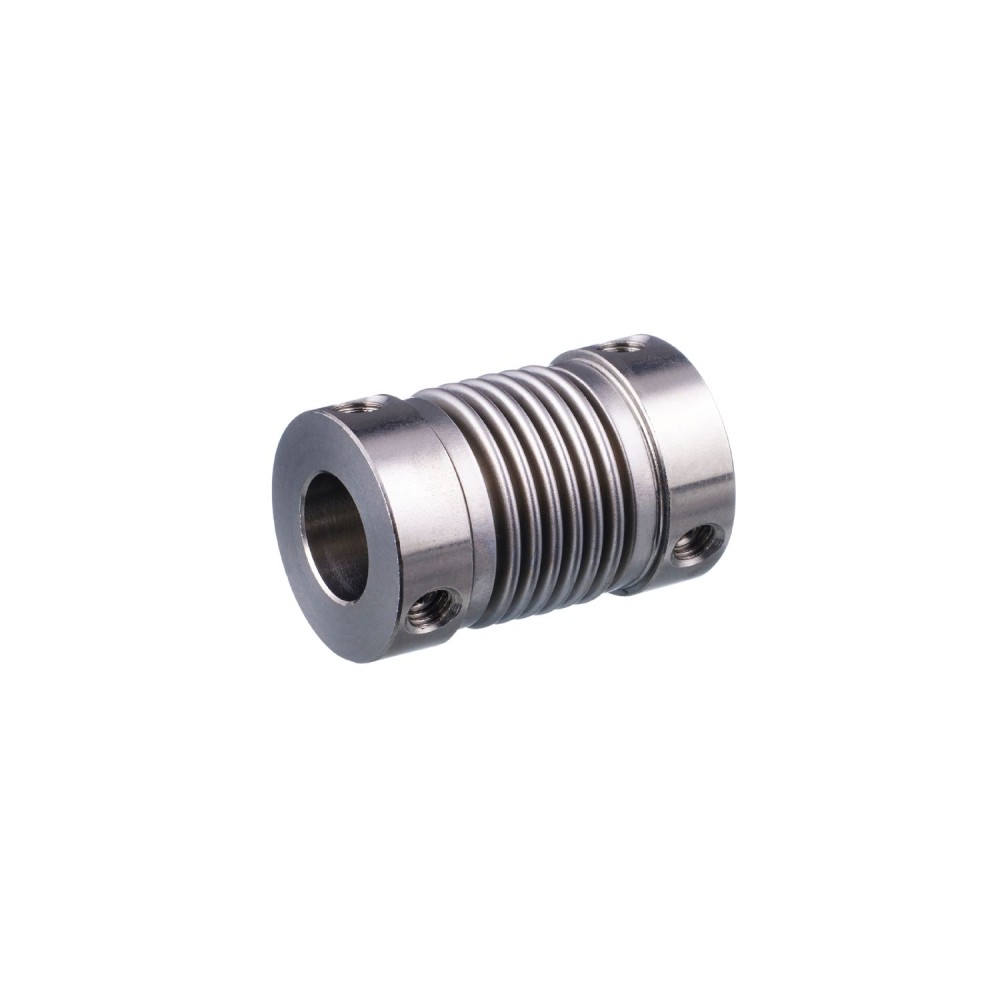

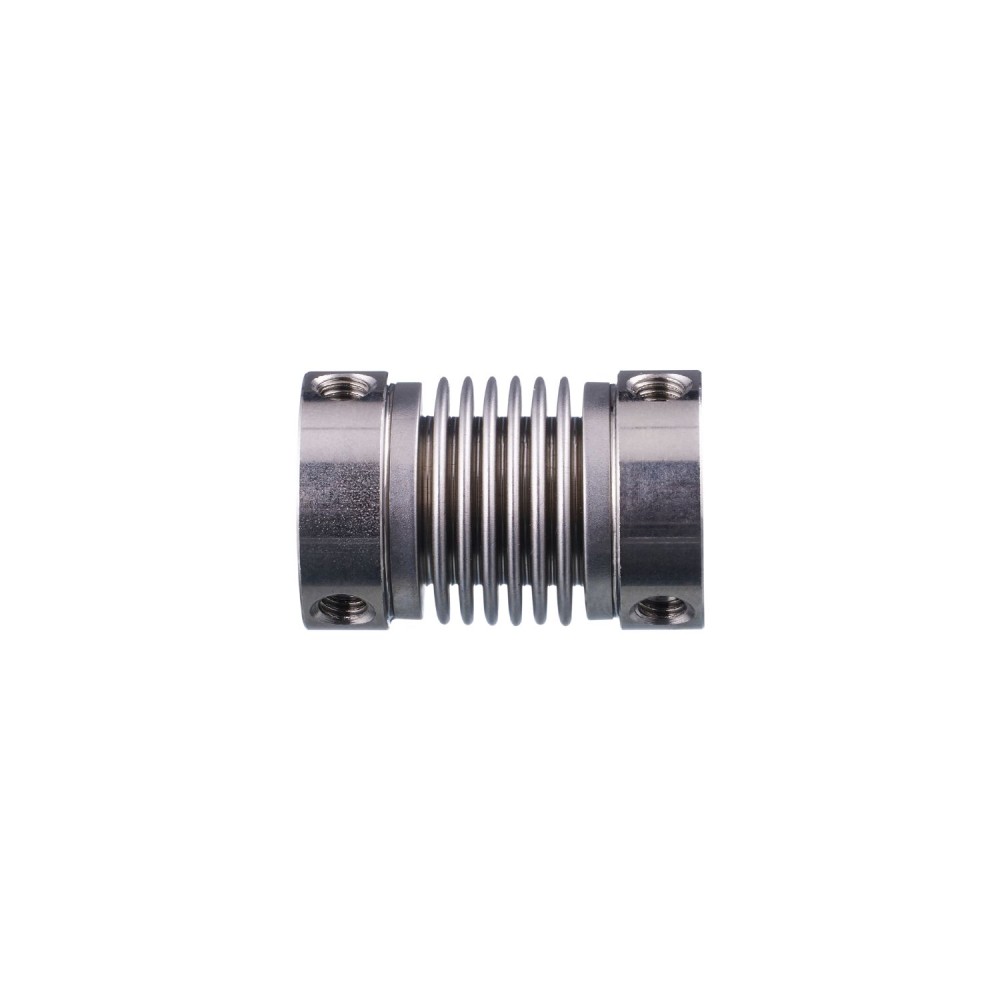

Сильфонная муфта IFM COUPLING V4A E60216 предназначена для беззазорной передачи вращательных движений в промышленных системах. Она обеспечивает эффективное гашение вибраций и компенсацию ошибок соосности, что способствует повышению надежности и долговечности сопряженных компонентов привода. Муфта характеризуется низкой жесткостью торсионной пружины и малыми восстанавливающими силами, что снижает нагрузки на подшипники и другие элементы системы.

Основные технические характеристики

• Компенсация смещений валов:Муфта обеспечивает компенсацию радиального смещения до ± 0, 25 мм, осевого смещения до ± 0, 4 мм и углового смещения до ± 4, 0°. Это позволяет поддерживать стабильную работу системы даже при наличии значительных несоосностей между соединяемыми валами, минимизируя износ и продлевая срок службы оборудования.
• Максимальные механические обороты:Допустимая частота вращения муфты составляет до 10000 об/мин. Данная характеристика подтверждает пригодность муфты для использования в высокоскоростных приложениях, где требуется точная и стабильная передача движения.
• Материалы конструкции:Фланец муфты изготовлен из нержавеющей стали (316L/1. 4404), а сильфон — из нержавеющей стали (316Ti/1. 4571). Применение высококачественных марок нержавеющей стали обеспечивает высокую коррозионную стойкость и механическую прочность, что позволяет эксплуатировать муфту в агрессивных средах и условиях, требующих повышенной гигиены.
• Внутренний диаметр:Оба внутренних диаметра муфты составляют 10 мм. Это обеспечивает совместимость с валами стандартного размера, упрощая интеграцию в существующие системы приводов.

Преимущества

• Надежность передачи:Беззазорная конструкция и эффективное гашение вибраций гарантируют точную и стабильную передачу крутящего момента, что критично для систем с высокими требованиями к позиционированию.
• Долговечность системы:Способность муфты компенсировать радиальные, осевые и угловые смещения валов снижает нагрузки на подшипники и уплотнения, тем самым увеличивая общий ресурс эксплуатации оборудования.
• Устойчивость к внешним воздействиям:Использование нержавеющих сталей в качестве основных материалов конструкции обеспечивает высокую степень защиты от коррозии и химически активных сред, расширяя области применения муфты.
