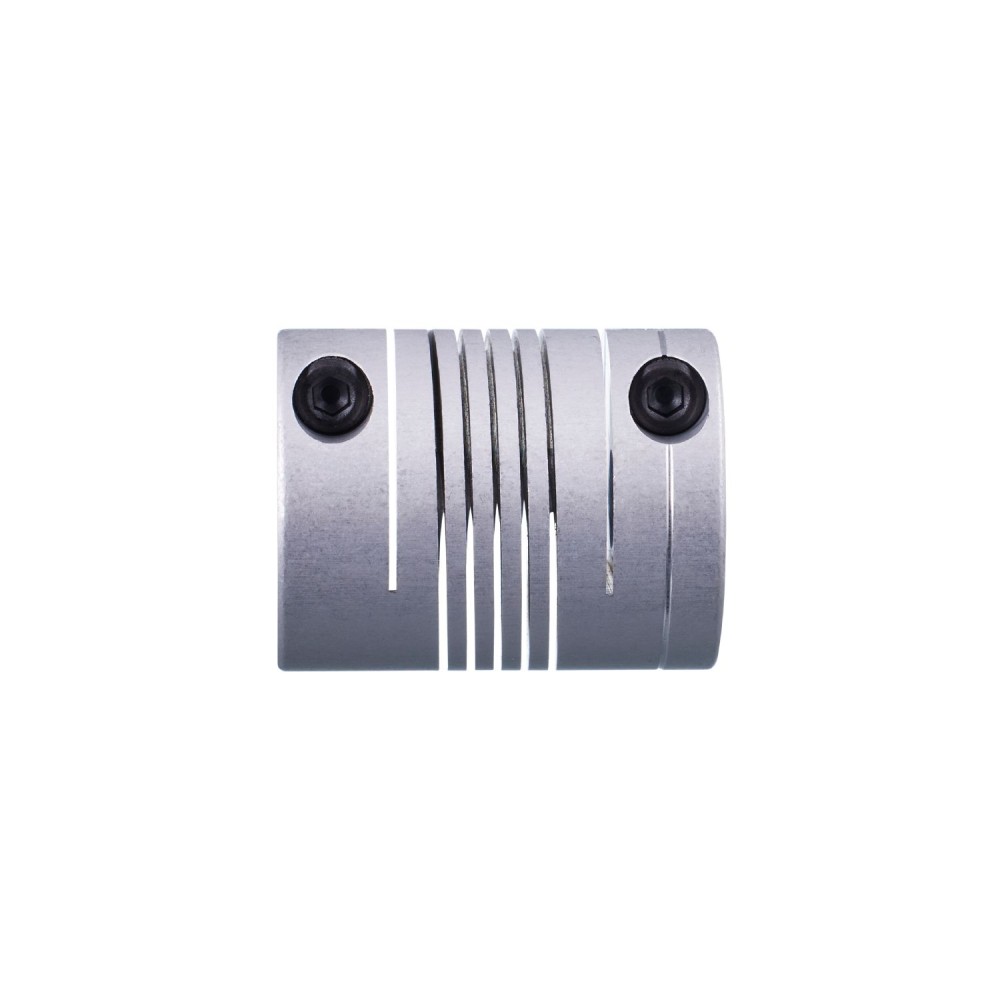

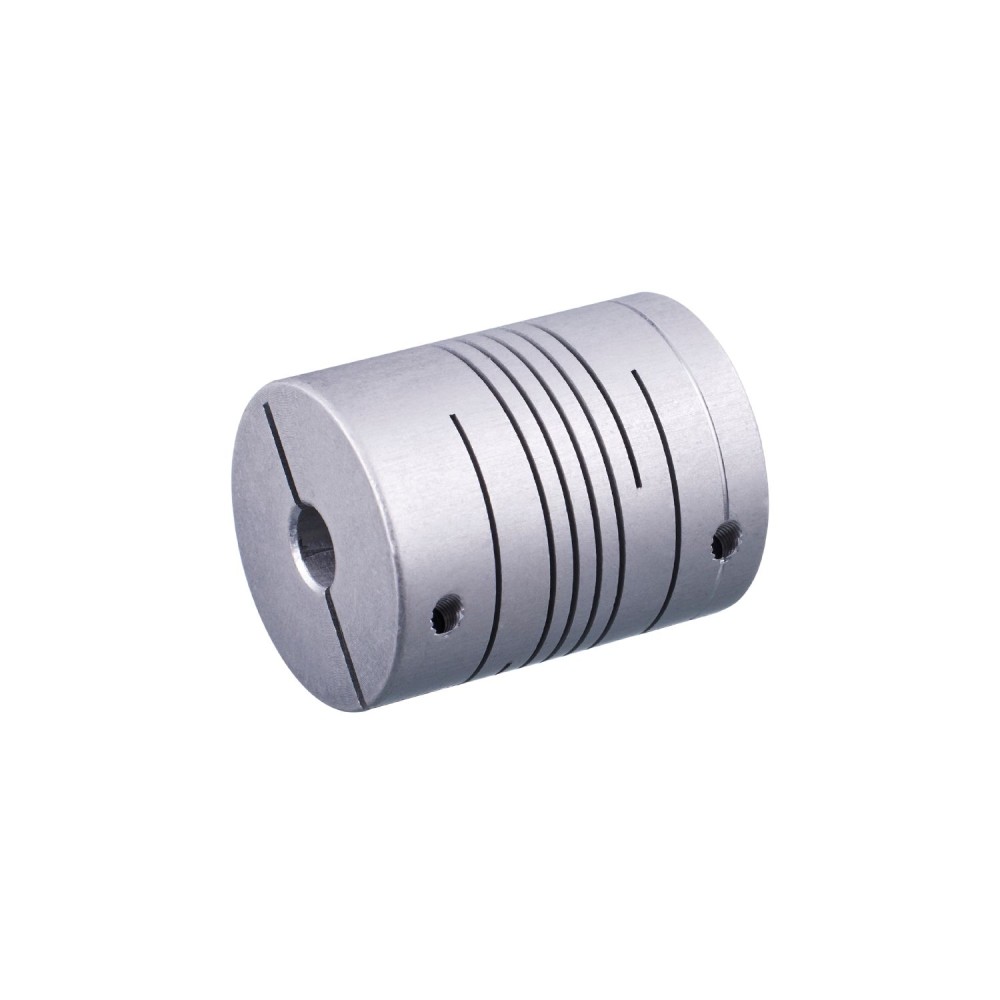

Гибкая муфта для энкодеров IFM COUPLING 25-6-63-32-KV E60206

Гибкая муфта IFM COUPLING 25-6-63-32-KV с артикулом E60206 предназначена для беззазорной передачи вращательного движения в системах с энкодерами. Изделие обеспечивает компенсацию ошибок соосности валов и эффективное гашение вибраций, что способствует стабильной работе оборудования. Муфта изготовлена из алюминия, что обеспечивает малый вес 36, 7 г.

Ключевые характеристики

Габаритные размеры и посадочные диаметры:Муфта имеет наружный диаметр 25 мм и общую длину 32 мм. Внутренние диаметры для монтажа на валы составляют 6 мм и 6, 35 мм, что обеспечивает совместимость с различными типами энкодеров и приводных механизмов. Глубина зажимной ступицы составляет 8 мм.

Компенсация смещений:Конструкция муфты позволяет компенсировать радиальное смещение валов до ± 0, 35 мм, осевое смещение до ± 0, 5 мм и угловое смещение до ± 4, 0°. Эти параметры критичны для предотвращения преждевременного износа подшипников энкодера и поддержания точности измерений.

Рабочие параметры:Максимальная механическая частота вращения муфты составляет 6000 об/мин, что позволяет использовать ее в высокоскоростных приложениях. Муфта обеспечивает беззазорную передачу вращательных движений, характеризуется низкой жесткостью торсионной пружины и малыми восстанавливающими силами, что минимизирует нагрузки на валы и подшипники.

Преимущества

• Высокая точность передачи:Беззазорная конструкция гарантирует точную передачу углового положения и скорости, что критично для систем, требующих высокой прецизионности.
• Повышенная надежность системы:Эффективная компенсация различных типов смещений и гашение вибраций значительно продлевают срок службы энкодера и сопряженных компонентов, снижая эксплуатационные расходы.
• Универсальность применения:Способность работать при высокой частоте вращения и компенсировать значительные смещения позволяет применять муфту в широком спектре промышленных задач.
