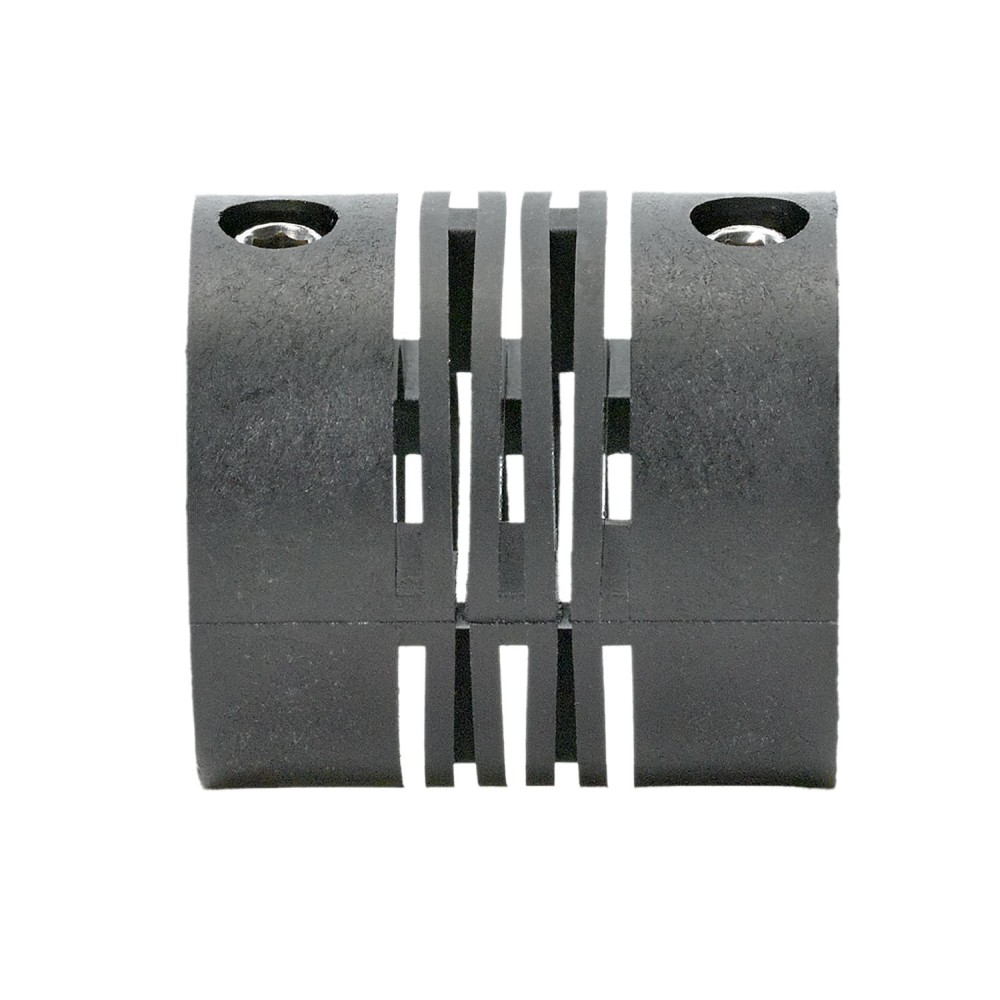

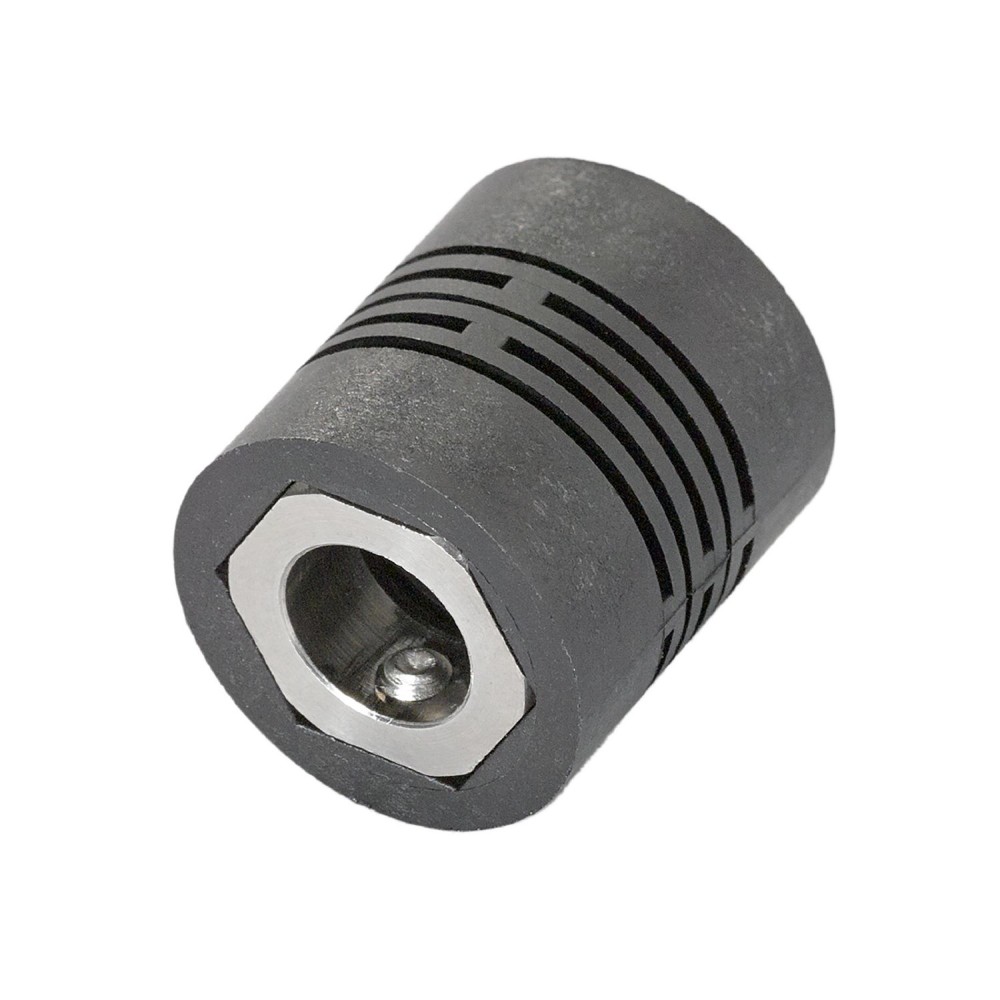

Стержневая муфта IFM Coupling 25-10-10-24-SV E60193

Муфта стержневая IFM Coupling 25-10-10-24-SV, артикул E60193, представляет собой гибкое соединительное устройство, разработанное для высокоточной передачи вращательного движения в промышленных системах. Она обеспечивает беззазорное соединение валов, эффективно компенсируя различные виды несоосности и снижая вибрационные нагрузки на сопрягаемое оборудование.

Ключевые технические характеристики

• Тип и функциональность:Муфта является стержневой (Stegkupplung), что обеспечивает беззазорную передачу вращательных движений. Ее конструкция эффективно гасит вибрации, компенсирует ошибки соосности, обладает низкой жесткостью торсионной пружины и создает малые восстанавливающие силы. Эти свойства критичны для систем, требующих высокой точности и плавности работы, таких как энкодеры.
• Компенсация смещений:Муфта способна компенсировать радиальное смещение валов до ± 0, 3 мм, осевое смещение до ± 0, 2 мм и угловое смещение до ± 3, 0°. Это позволяет использовать ее в условиях, где идеальная соосность валов труднодостижима или изменяется в процессе эксплуатации. Важно отметить, что указанные значения являются максимальными и не должны достигаться одновременно.
• Рабочие параметры:Максимальная механическая частота вращения составляет 10000 об/мин, что делает муфту пригодной для высокоскоростных применений. Внутренний диаметр для обоих валов составляет 10 мм, обеспечивая стандартное присоединение. Наружный диаметр муфты — 22 мм, а длина — 24 мм.
• Материалы исполнения:Муфта изготовлена из полиамида 6. 6 (ПА 6. 6) и нержавеющей стали (316L/1. 4404). Комбинация этих материалов обеспечивает необходимую гибкость, прочность и коррозионную стойкость, что позволяет эксплуатировать изделие в различных промышленных средах.

Преимущества

Муфта IFM Coupling 25-10-10-24-SV E60193 обладает рядом значительных преимуществ:

• Высокая точность и стабильность:Беззазорная передача и эффективное гашение вибраций гарантируют высокую точность позиционирования и стабильную работу системы, что особенно важно для прецизионных датчиков и приводов.
• Защита сопрягаемого оборудования:Способность компенсировать значительные радиальные, осевые и угловые смещения, а также малые восстанавливающие силы, снижает механические нагрузки на подшипники и валы, продлевая срок службы подключенных устройств.
• Надежность в динамичных условиях:Высокий предел максимальной частоты вращения (10000 об/мин) и прочные материалы позволяют использовать муфту в динамичных и требовательных промышленных приложениях.
