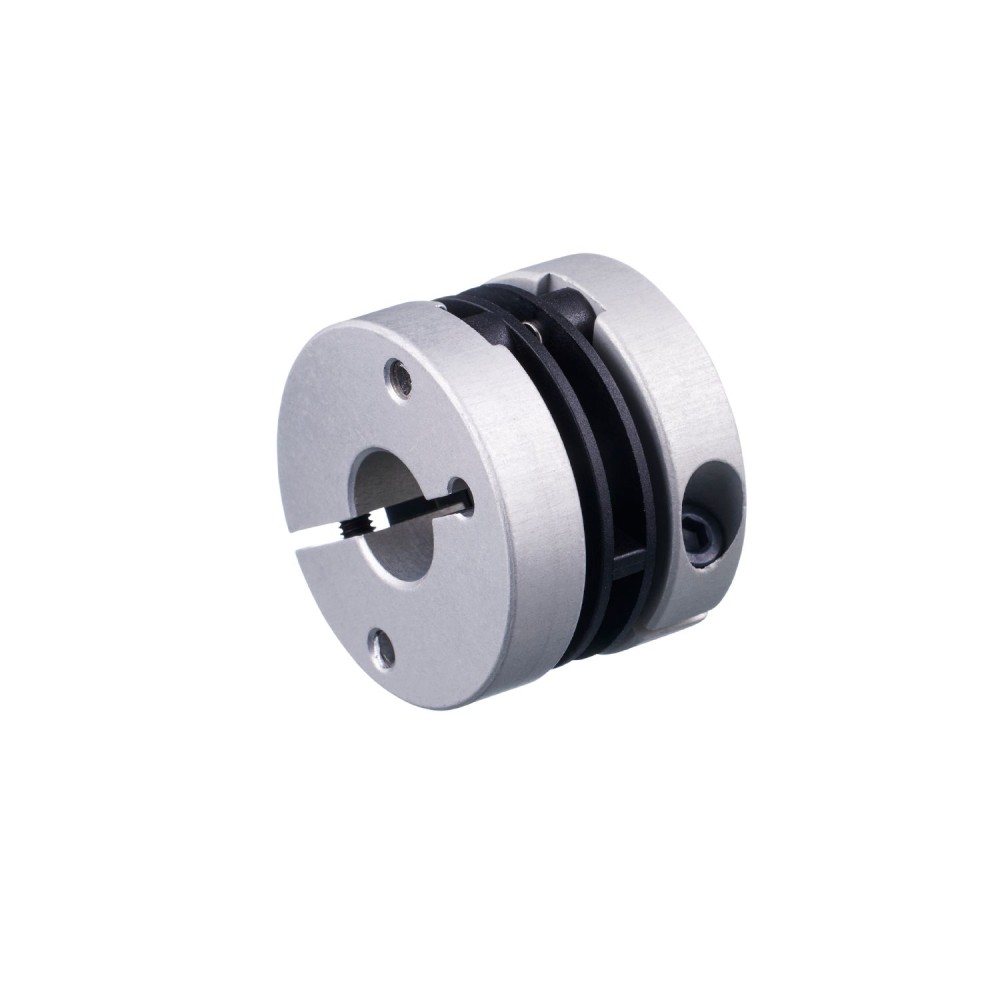

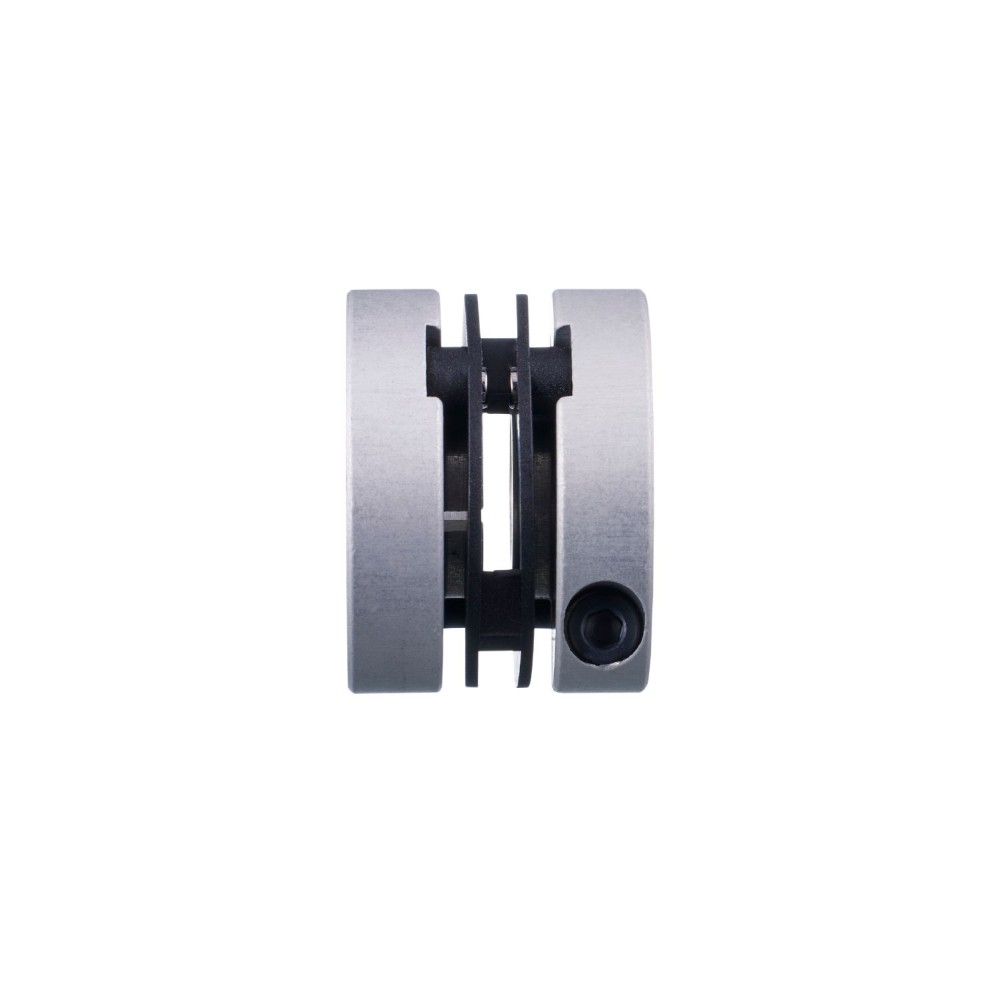

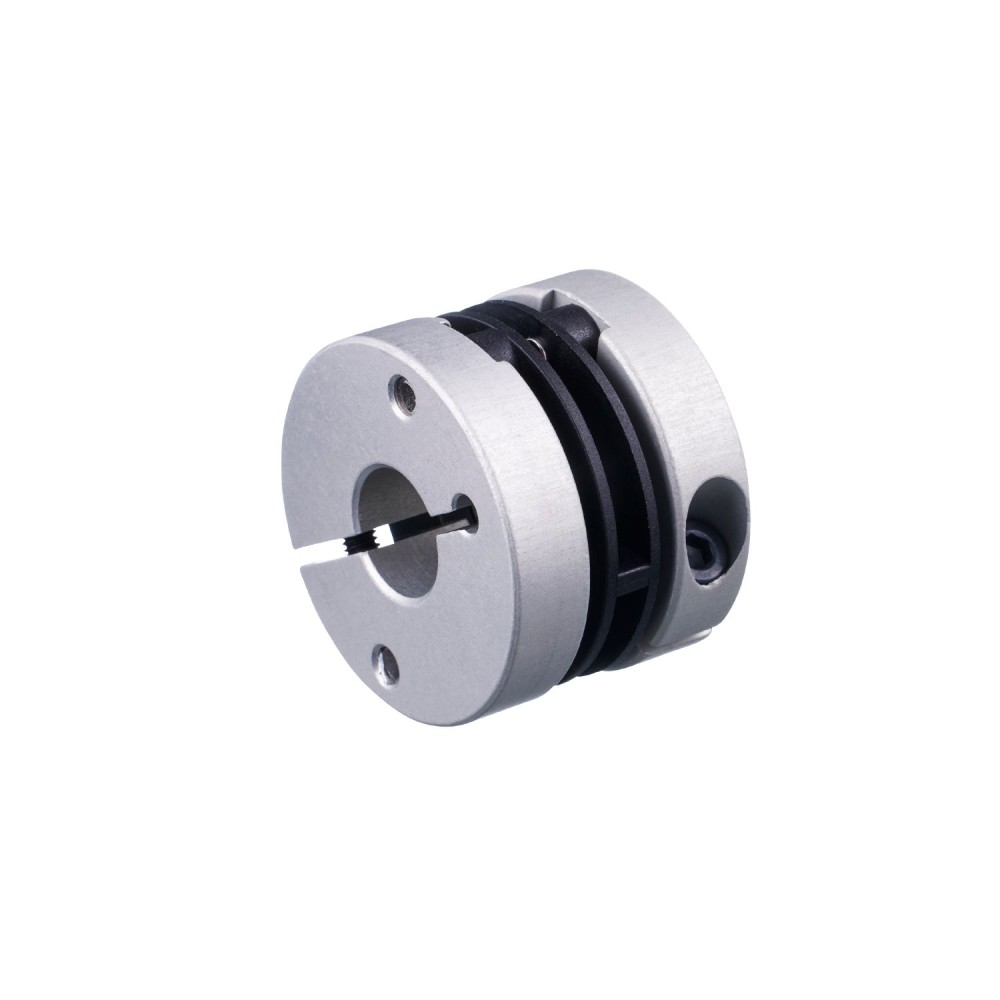

Пружинная дисковая муфта с электроизоляцией IFM SPRING COUPLING 30-10-10-22 E60118
Характеристики
| Код производителяE60118 | АртикулE60118 | Код производителяSPRING COUPLING 30-10-10-22 |
IFM E60118 дополнительные характеристики
Описание
Беззазорная передача вращательных движений, Эффективное гашение вибраций, Отличная компенсация ошибок соосности, Низкая жесткость торсионной пружины, Малые восстанавливающие силы
Характеристики Пружинная дисковая муфта с электроизоляцией IFM SPRING COUPLING 30-10-10-22 E60118
Основные характеристики
| Артикул | E60118 |
|---|---|
| Вес | 29.9 |
| Внутренний диаметр 1[мм] | 10 |
| Внутренний диаметр 2[мм] | 10 |
| Габариты | Ø 30 / L = 22 |
| Длина | 22 мм |
| Жесткость торсионной пружины[Нм/рад] | 50 |
| Зажимной винт[мм] | M3 x 10 - ISO 4762 (2x) |
| Замечания | Указанные данные относятся к муфтам с указанными выше отверстиями ступицы при температуре окружающей среды 23 °C. Значения радиального, углового и осевого смещения являются максимальными значениями, которые не должны достигать своего максимума одновременно в процессе эксплуатации. |
| Код производителя | SPRING COUPLING 30-10-10-22 |
| Количество в упаковке | 1 шт. |
| Макс. обороты, механические [об/мин] | 12000 |
| Макс. осевое смещение вала [мм] | ± 0,4 |
| Макс. радиальное смещение вала [мм] | ± 0,3 |
| Макс. угловое смещение[°] | ± 2,5 |
| Материалы | алюминий, ПА |
| Момент затяжки [Нм] | Момент затяжки винтов: 120 Н·см, Пружинная дисковая муфта: 60 Н·см |
| Наружный диаметр | 30 мм |
