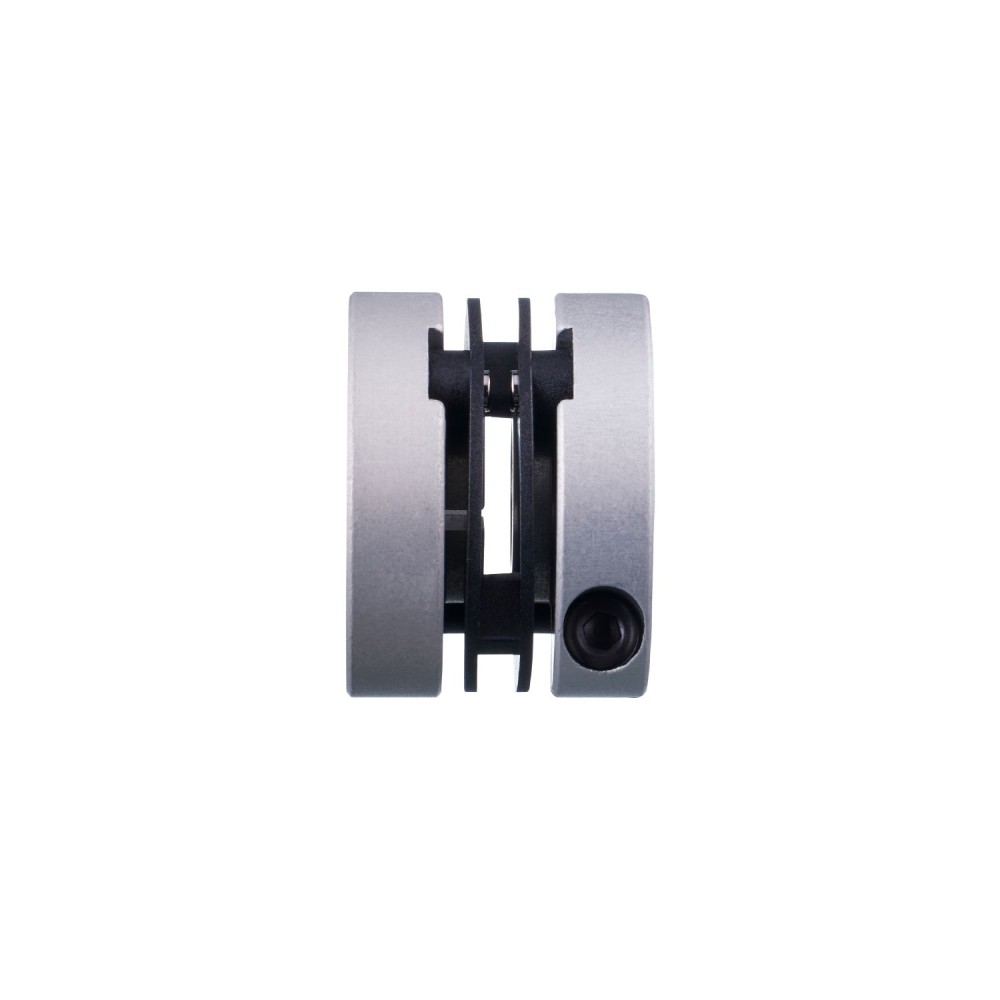

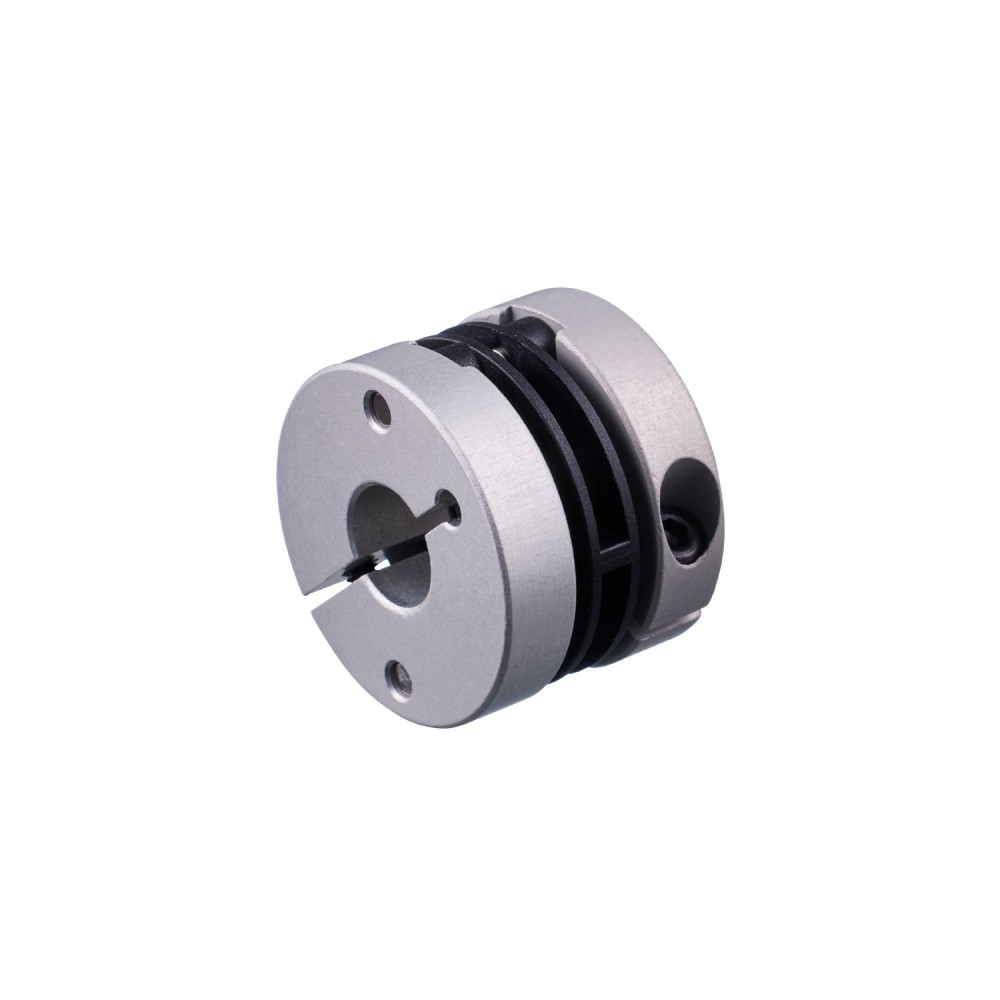

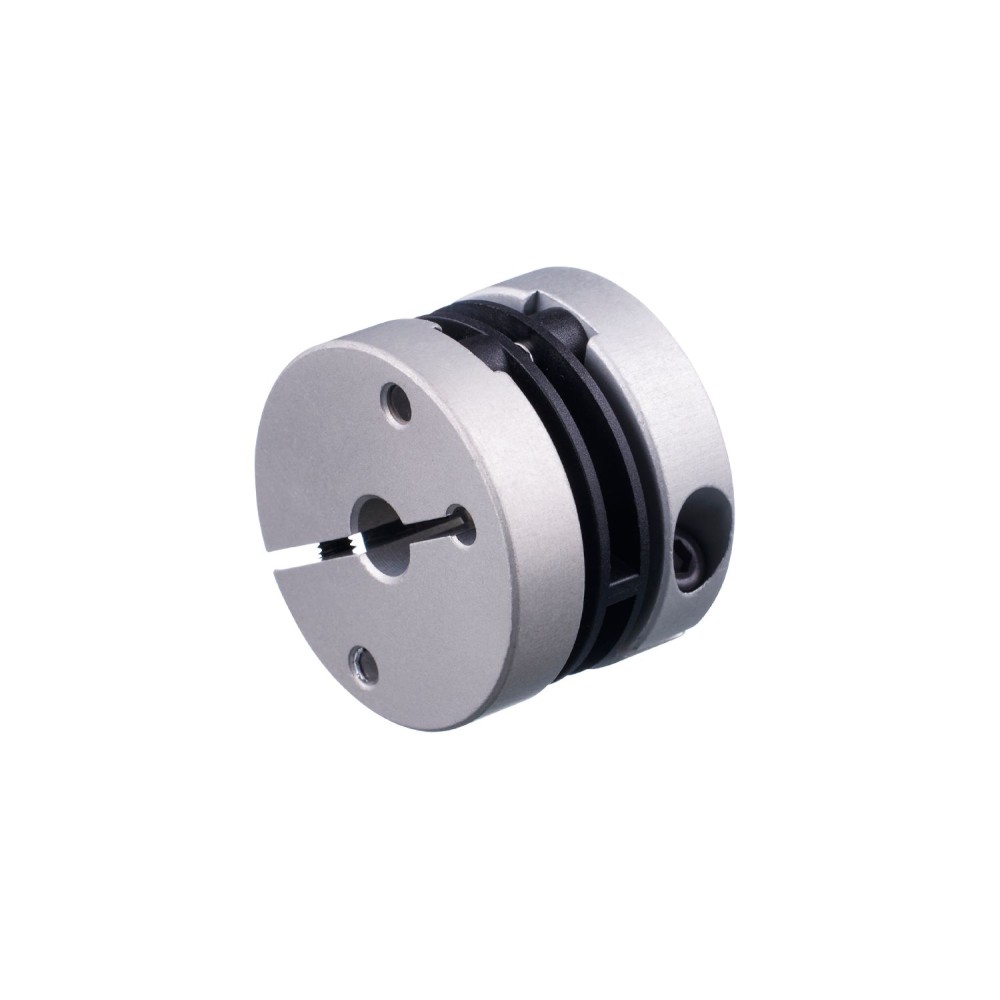

Пружинная дисковая муфта с электроизоляцией IFM SPRING COUPLING 30-6-10-22 E60117

Пружинная дисковая муфта с электроизоляцией IFM SPRING COUPLING 30-6-10-22 E60117

Пружинная дисковая муфта IFM E60117 (SPRING COUPLING 30-6-10-22) предназначена для беззазорной передачи вращательного движения и эффективной компенсации несоосностей валов. Муфта обеспечивает надежное соединение в условиях, требующих электрической изоляции и точной передачи момента.

Ключевые технические характеристики

• Внутренние диаметры валов:Муфта разработана для соединения валов с диаметрами 6 мм и 10 мм. Эта характеристика обеспечивает совместимость с широким спектром стандартных компонентов промышленного оборудования, например, энкодеров.
• Габаритные размеры:Внешний диаметр муфты составляет 30 мм, а длина — 22 мм. Компактные размеры позволяют интегрировать муфту в системы с ограниченным монтажным пространством.
• Компенсация смещений:Муфта способна компенсировать радиальное смещение валов до ±0, 3 мм, осевое смещение до ±0, 4 мм и угловое смещение до ±2, 5°. Такая гибкость критически важна для поддержания стабильной работы системы при наличии незначительных отклонений в соосности, возникающих в процессе монтажа или эксплуатации.
• Максимальные механические обороты:Допускается работа при частоте вращения до 12000 об/мин. Высокий предел по оборотам позволяет использовать муфту в высокоскоростных приводных механизмах.
• Электроизоляция:Муфта обладает электроизоляционными свойствами, что предотвращает передачу паразитных токов между соединенными валами. Это защищает чувствительное электронное оборудование, такое как энкодеры, от электрических помех и повреждений.

Основные преимущества

• Высокая компенсация несоосностей:Способность муфты компенсировать значительные радиальные, осевые и угловые смещения валов увеличивает срок службы подшипников и других компонентов, снижая механические напряжения в системе.
• Беззазорная передача вращательного движения:Конструкция муфты обеспечивает точную и надежную передачу крутящего момента без люфтов, что критично для систем, требующих высокой точности позиционирования и управления.
• Электрическая изоляция:Наличие электроизоляции защищает чувствительные электронные компоненты от блуждающих токов и статических зарядов, повышая общую надежность и безопасность системы.
