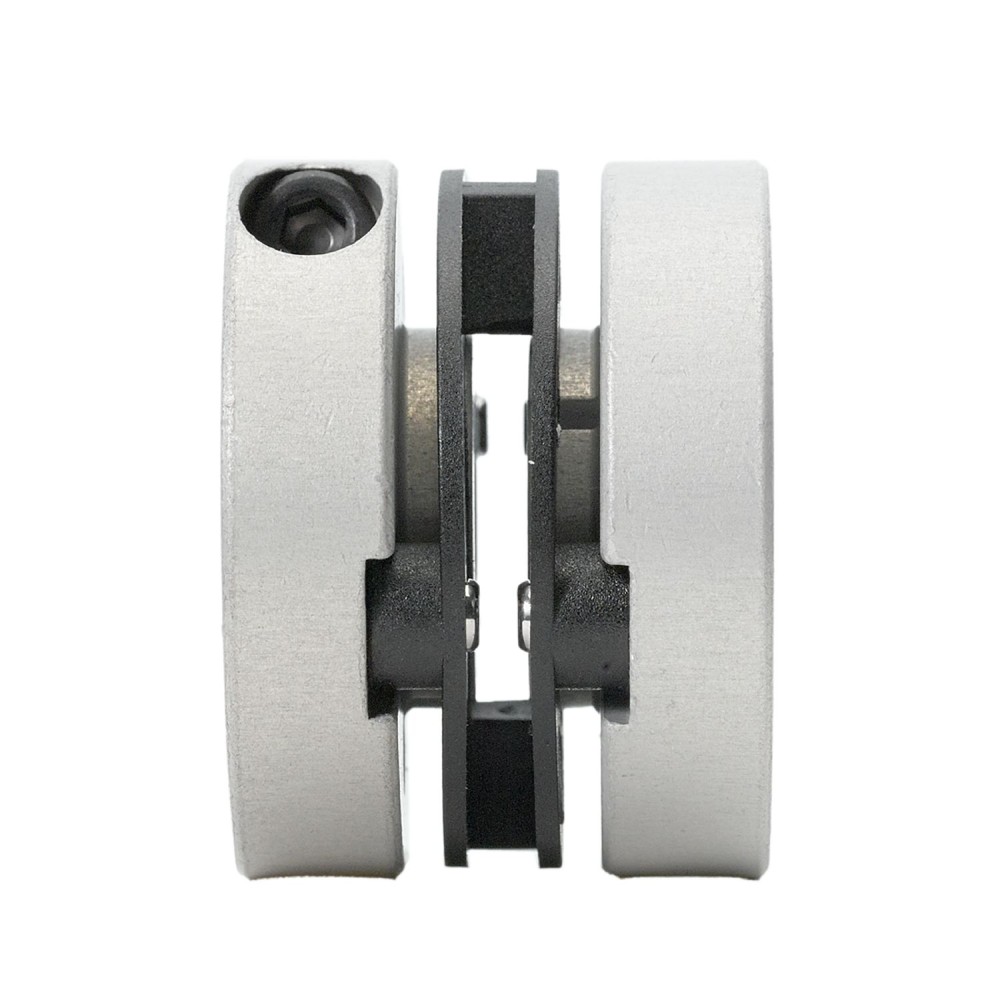

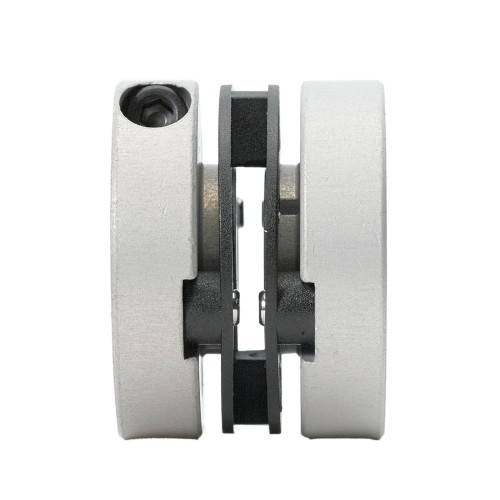

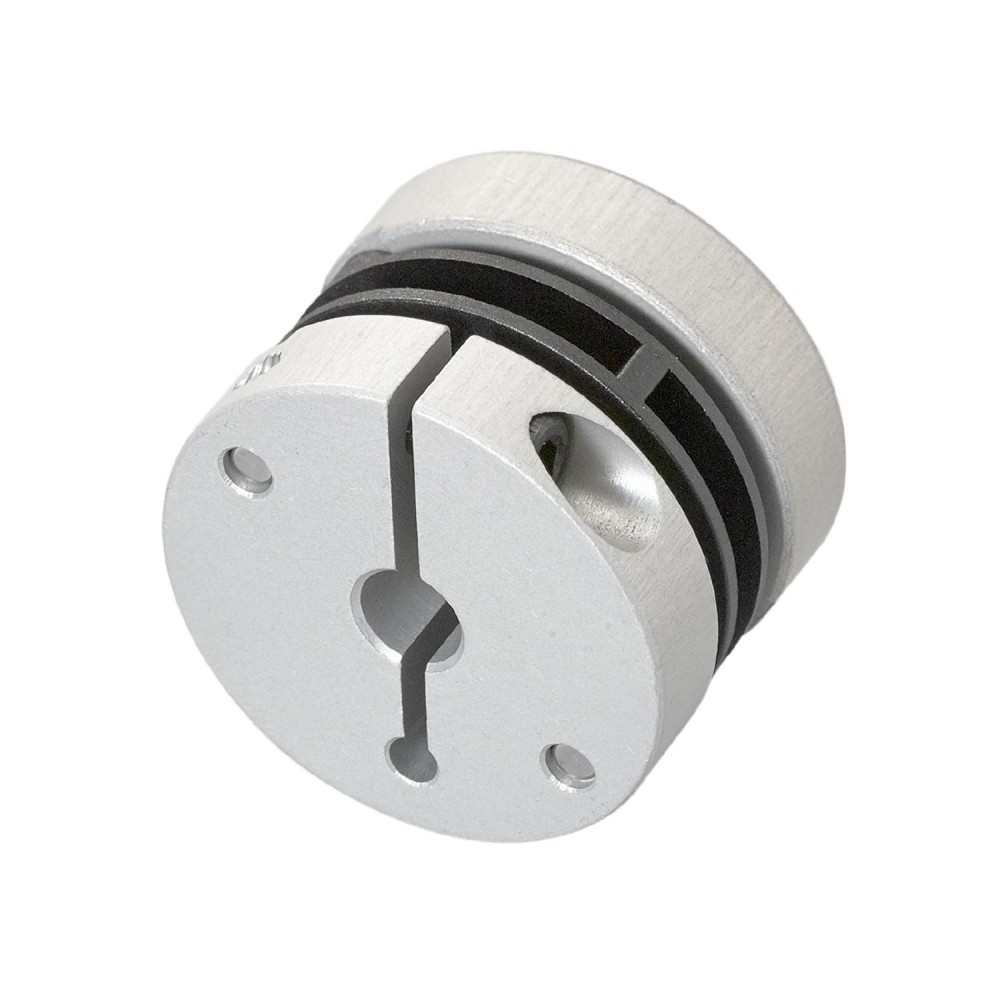

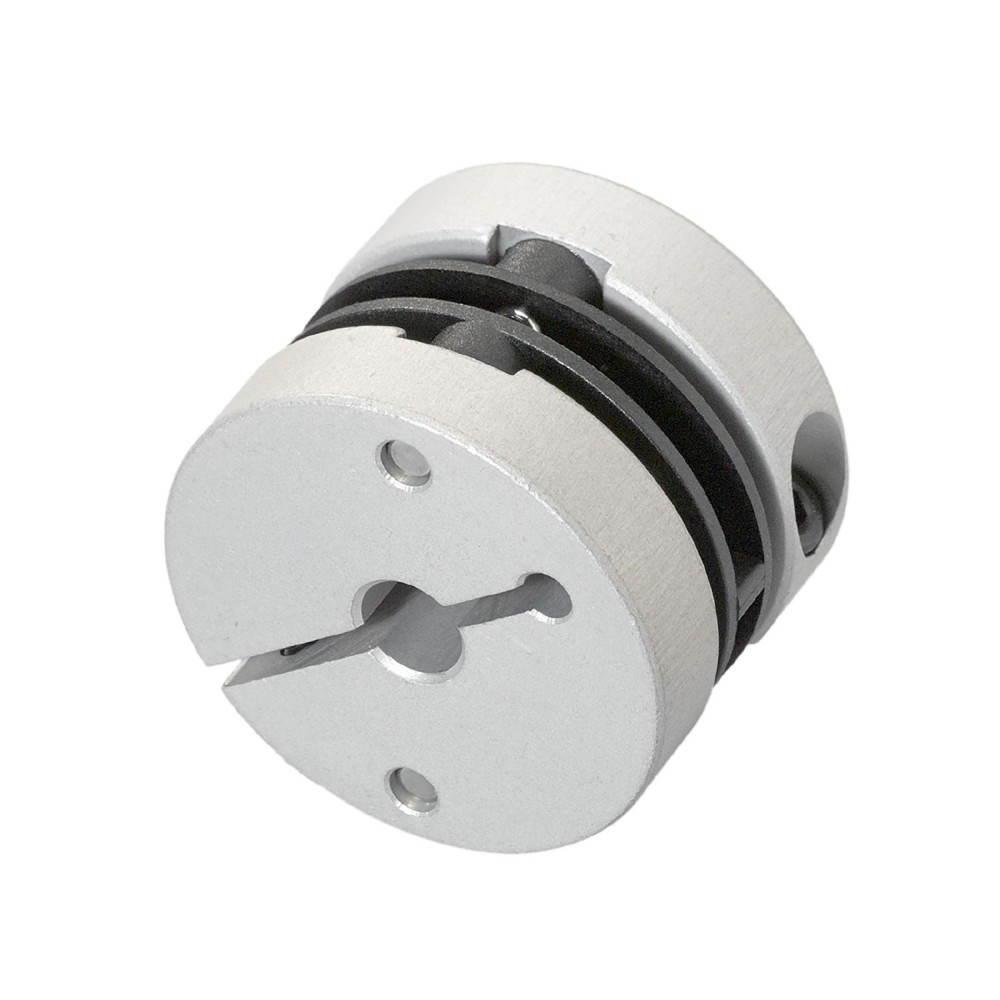

Пружинная дисковая муфта IFM SPRING COUPLING 30-6-8-22 E60116

Пружинная дисковая муфта IFM SPRING COUPLING 30-6-8-22 (артикул E60116) предназначена для беззазорной передачи вращательного движения в промышленных системах. Она обеспечивает компенсацию несоосностей валов и демпфирование вибраций.

Ключевые характеристики

Габаритные размеры и присоединительные диаметры:Муфта имеет наружный диаметр 30 мм и длину 22 мм. Внутренние диаметры для присоединения валов составляют 6 мм и 8 мм. Эти параметры критичны для точного подбора муфты к конкретным валам и обеспечения компактности узла.

Максимальные обороты:Изделие рассчитано на максимальную механическую скорость вращения до 12000 об/мин. Это позволяет применять муфту в высокоскоростных приводах, где требуется надежная передача движения без потерь.

Компенсация смещений валов:Муфта эффективно компенсирует осевое смещение до ± 0, 4 мм, радиальное смещение до ± 0, 3 мм и угловое смещение до ± 2, 5°. Такая способность к компенсации несоосностей снижает нагрузку на подшипники и увеличивает срок службы сопряженных механизмов. Важно отметить, что указанные значения смещений являются максимальными и не должны достигаться одновременно в процессе эксплуатации.

Преимущества

• Беззазорная передача и точное позиционирование:Конструкция муфты обеспечивает передачу вращательного движения без люфтов, что критически важно для систем с высокими требованиями к точности позиционирования и синхронизации.
• Эффективное демпфирование вибраций:Муфта гасит вибрации, возникающие в приводе, что способствует снижению шума, увеличению стабильности работы системы и предотвращению преждевременного износа оборудования.
• Снижение восстанавливающих сил:Благодаря низкой жесткости торсионной пружины, муфта создает малые восстанавливающие силы при смещениях, что минимизирует дополнительные нагрузки на подшипники и валы.
