Гибкая муфта для энкодеров IFM COUPLING 25-6-10-32-KV E60066

Гибкая муфта IFM COUPLING 25-6-10-32-KV E60066 для энкодеров

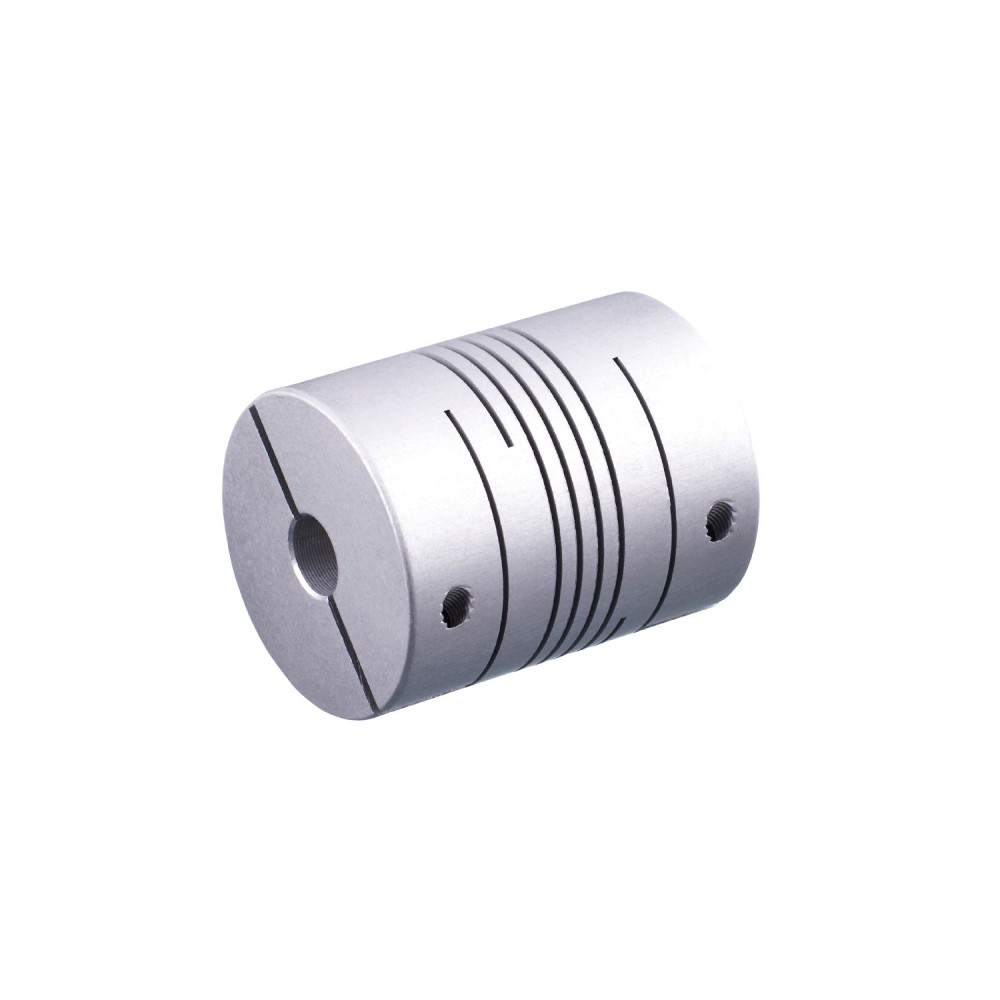

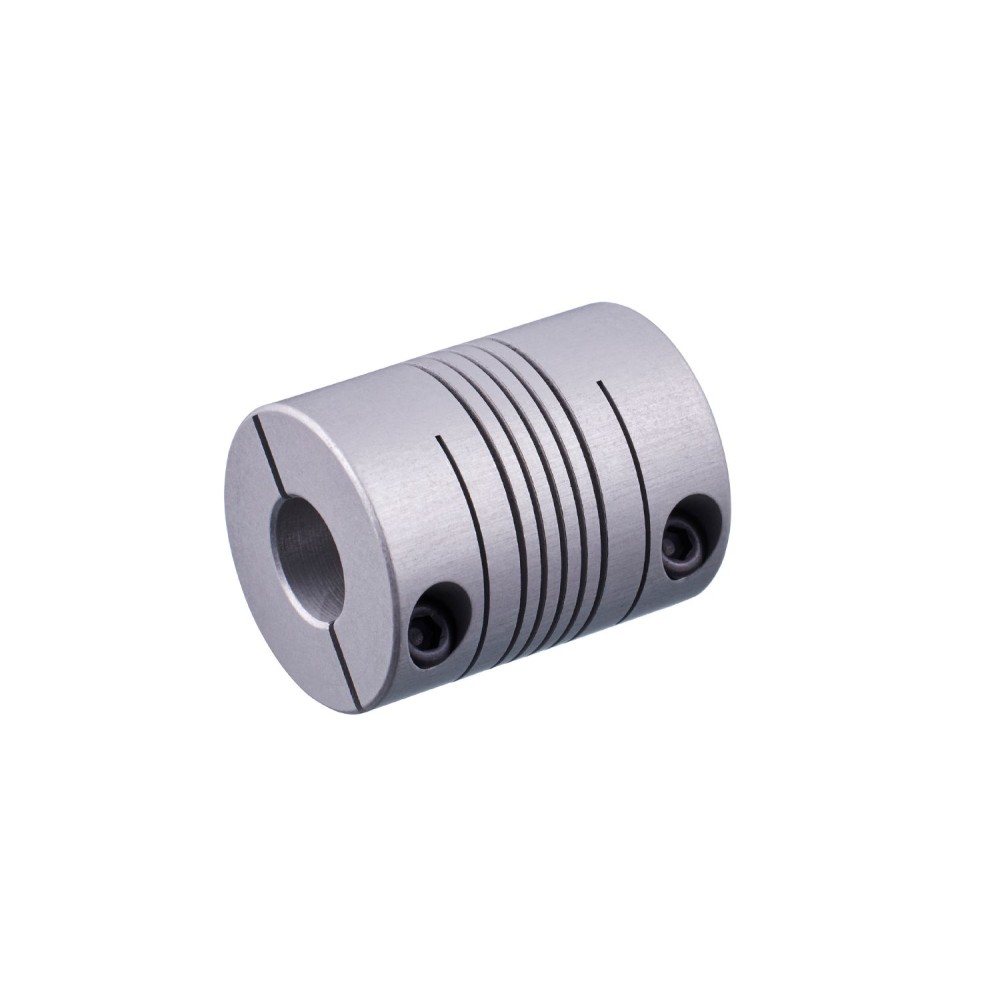

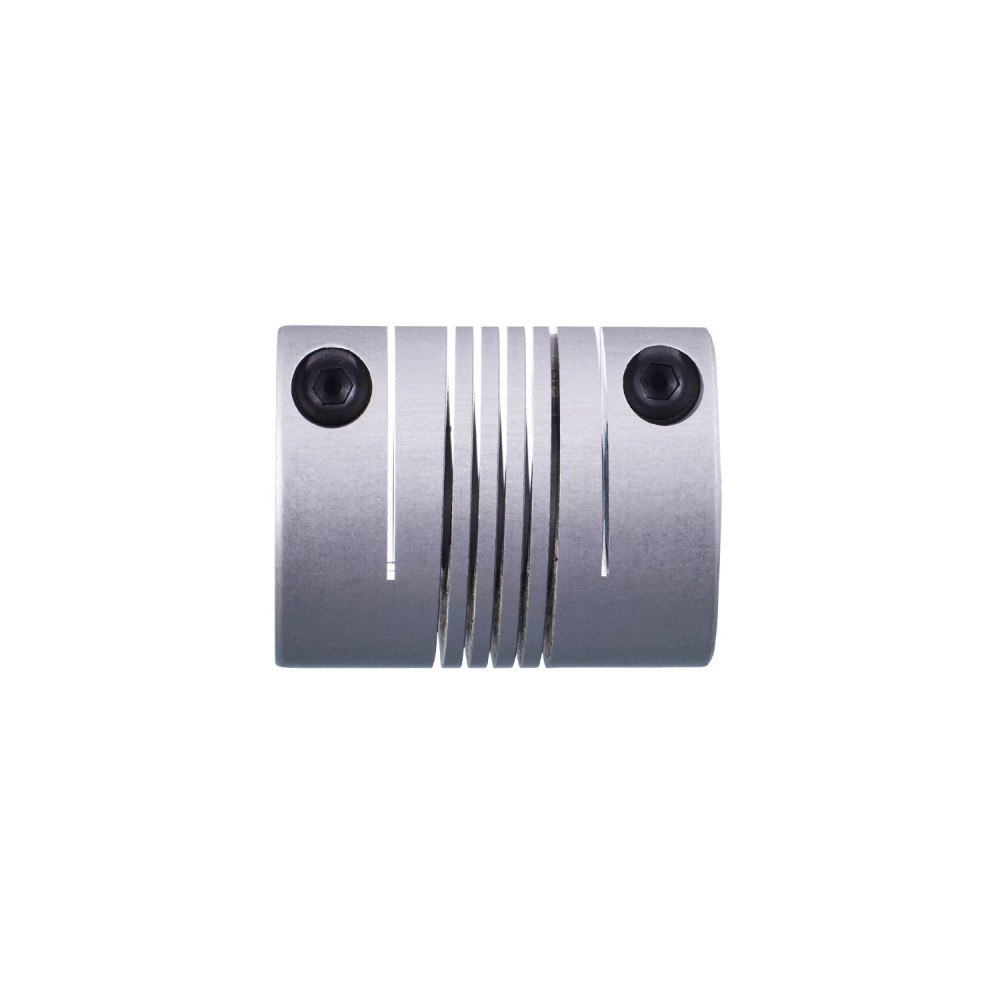

Гибкая муфта IFM COUPLING 25-6-10-32-KV E60066 предназначена для беззазорной передачи вращательного движения между валами энкодеров и приводных механизмов. Она эффективно гасит вибрации и компенсирует ошибки соосности, обеспечивая стабильную работу системы.

Основные технические характеристики

• Компенсация несоосности валов:Муфта обеспечивает компенсацию радиального смещения до ±0, 35 мм, осевого смещения до ±0, 5 мм и углового смещения до ±4, 0°. Это позволяет снизить нагрузку на подшипники энкодера и продлить срок его службы в условиях возможных монтажных неточностей или динамических деформаций.
• Параметры присоединения:Изделие оснащено двумя внутренними диаметрами для валов: 6 мм и 10 мм, что обеспечивает универсальность применения с различными типами энкодеров и приводных валов. Крепление осуществляется при помощи зажимных винтов M4 x 12 (2x), обеспечивающих надежную фиксацию с моментом затяжки 120 Нсм.
• Максимальные механические обороты:Муфта рассчитана на работу при частоте вращения до 6000 об/мин, что позволяет использовать ее в высокоскоростных промышленных приложениях.
• Материал изготовления:Муфта выполнена из алюминия, что обеспечивает низкий вес (34, 5 г) и хорошую коррозионную стойкость при сохранении необходимой механической прочности.

Преимущества

• Высокая степень компенсации смещений валов позволяет снизить требования к точности монтажа и защитить энкодер от избыточных механических нагрузок.
• Конструкция муфты обеспечивает беззазорную передачу вращательного движения, что критически важно для точности работы энкодеров.
• Низкая жесткость торсионной пружины и малые восстанавливающие силы минимизируют дополнительное напряжение на сопряженные компоненты.
