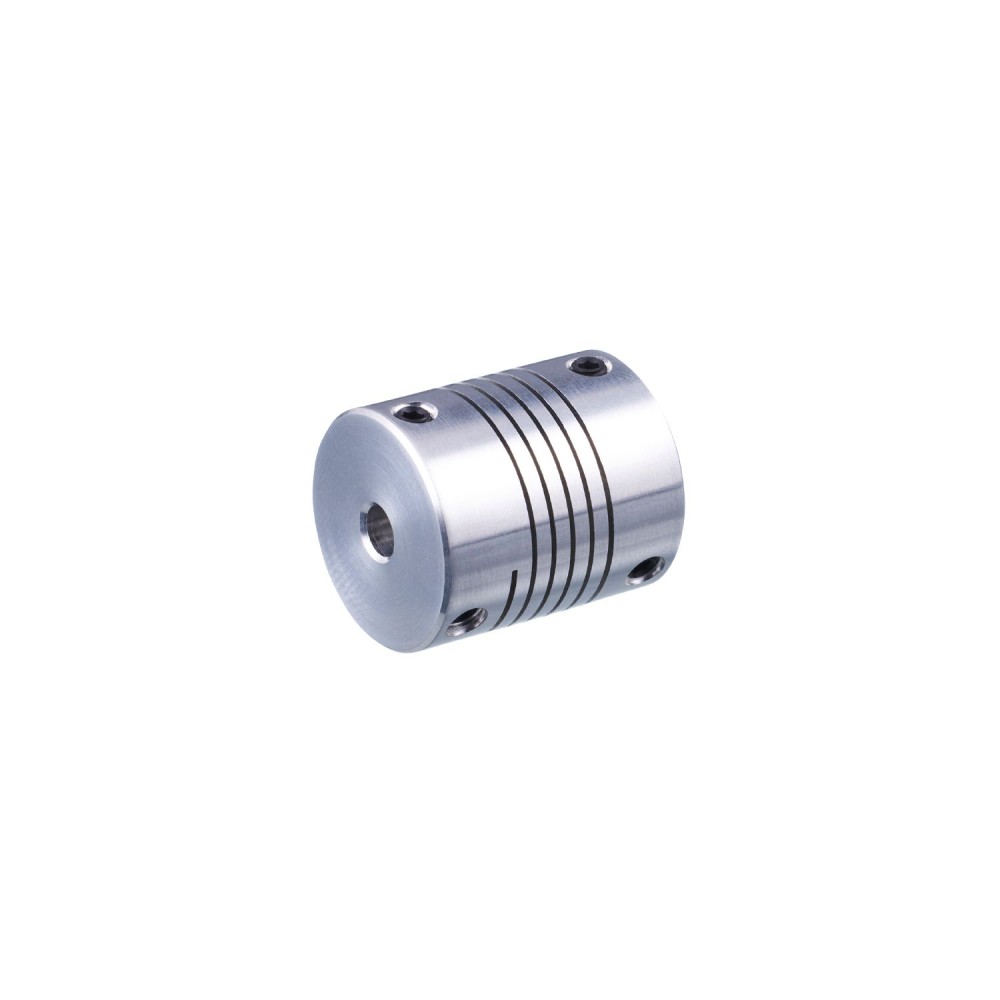

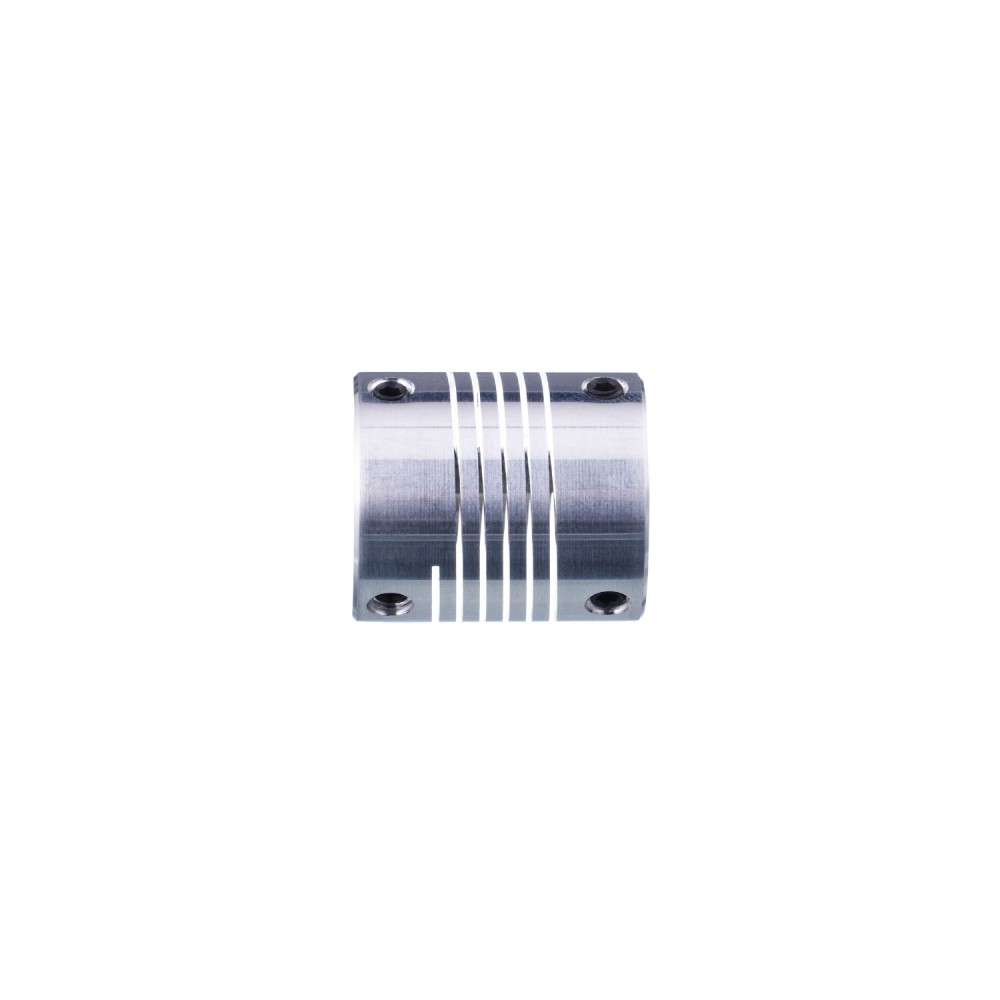

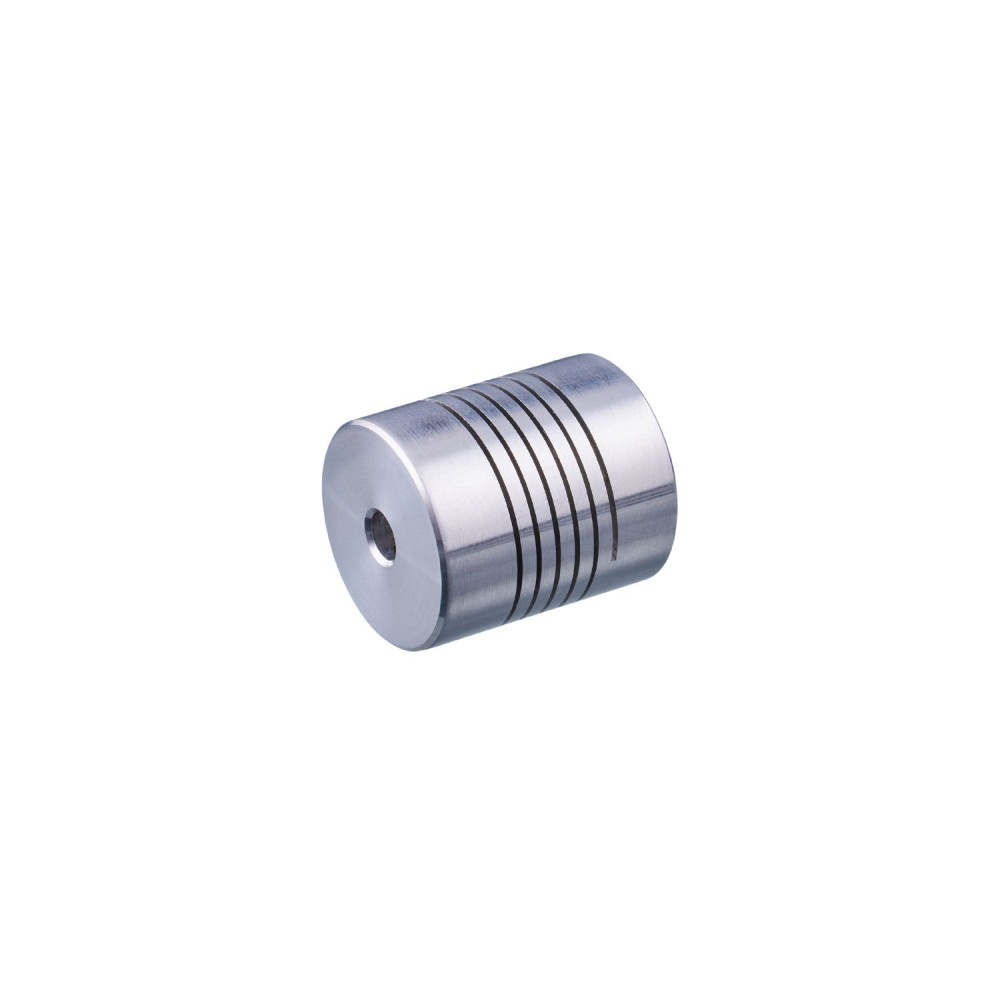

Гибкая муфта для энкодеров IFM COUPLING 19,2-4-6-22-SV E60062

Гибкая муфта для энкодеров IFM COUPLING 19, 2-4-6-22-SV E60062

Гибкая муфта IFM COUPLING 19, 2-4-6-22-SV E60062 предназначена для беззазорной передачи вращательных движений в системах с энкодерами. Она обеспечивает эффективное гашение вибраций и отличную компенсацию ошибок соосности, что способствует стабильной работе оборудования. Конструкция муфты характеризуется низкой жесткостью торсионной пружины и малыми восстанавливающими силами, минимизируя нагрузку на сопряженные компоненты.

Ключевые технические характеристики

Внутренние диаметры валов:Муфта оснащена двумя отверстиями для валов диаметром 4 мм и 6 мм соответственно.
Практическое значение:Эти диаметры обеспечивают совместимость с наиболее распространенными типоразмерами валов энкодеров и приводных механизмов, упрощая интеграцию в стандартные промышленные системы.

Компенсация смещений валов:Муфта способна компенсировать осевое смещение до ± 0, 4 мм, радиальное смещение до ± 0, 25 мм и угловое смещение до ± 3, 5°.
Практическое значение:Данные показатели позволяют эффективно сглаживать несоосности, возникающие при монтаже или в процессе эксплуатации, тем самым снижая износ подшипников и продлевая срок службы подключенного оборудования.

Максимальные механические обороты:Изделие рассчитано на работу при механических оборотах до 8000 об/мин.
Практическое значение:Высокий предел механических оборотов обеспечивает надежное функционирование муфты в высокоскоростных приложениях без риска потери точности или повреждения.

Беззазорная передача вращательных движений:Муфта обеспечивает передачу крутящего момента без люфта.
Практическое значение:Это свойство критически важно для прецизионных измерительных систем, таких как энкодеры, где требуется высокая точность позиционирования и отсутствие задержек в передаче движения.

Преимущества

• Высокая точность и стабильность:Беззазорная конструкция и эффективная компенсация различных типов смещений гарантируют точную и стабильную передачу вращательного движения, что критически важно для чувствительных энкодеров.
• Повышенная надежность системы:Способность муфты компенсировать несоосности снижает механические нагрузки на подшипники энкодера и двигателя, предотвращая их преждевременный износ и увеличивая общий эксплуатационный ресурс оборудования.
• Универсальность применения:Оптимальное сочетание стандартных диаметров валов, высокого предела механических оборотов и алюминиевого корпуса обеспечивает широкие возможности использования муфты в различных промышленных условиях.
