Гибкая муфта для энкодеров IFM COUPLING 25-10-10-24-SV E60022

Гибкая муфта для энкодеров IFM COUPLING 25-10-10-24-SV E60022

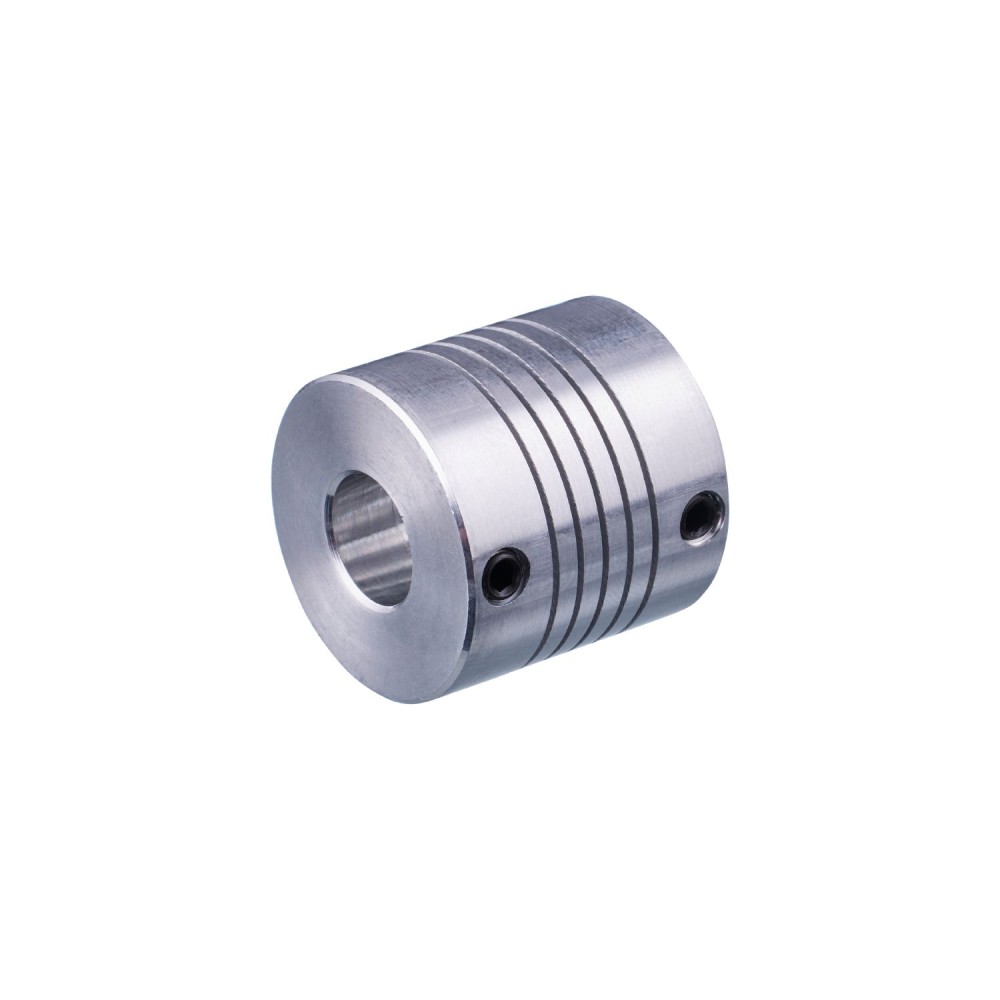

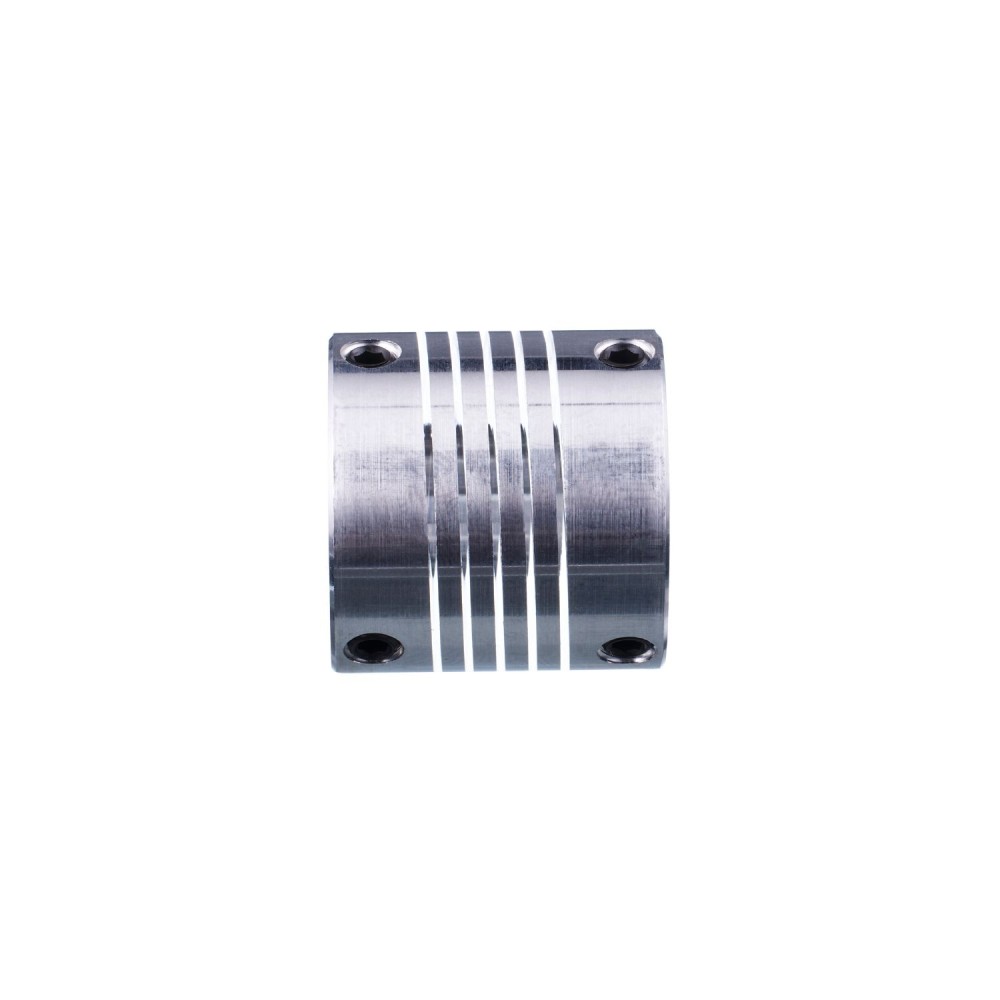

Гибкая муфта IFM COUPLING 25-10-10-24-SV с артикулом E60022 предназначена для беззазорной передачи вращательных движений и компенсации несоосности валов в системах с энкодерами. Изделие обеспечивает надежное соединение и защиту чувствительных компонентов от динамических нагрузок.

Ключевые технические характеристики

• Внутренний диаметр валов:Муфта имеет два внутренних диаметра по 10 мм каждый, что обеспечивает совместимость с валами энкодеров и других компонентов соответствующего размера.
• Габаритные размеры:Наружный диаметр муфты составляет 25 мм, а общая длина — 24 мм. Эти компактные размеры позволяют интегрировать муфту в ограниченное монтажное пространство.
• Компенсация несоосности:Изделие способно компенсировать радиальное смещение валов до ±0, 3 мм, осевое смещение до ±0, 5 мм и угловое смещение до ±4, 0°. Это предотвращает избыточные нагрузки на подшипники энкодера и продлевает срок службы системы.
• Максимальная механическая скорость вращения:Муфта рассчитана на механическую скорость вращения до 8000 об/мин. Данная характеристика определяет возможность применения муфты в высокоскоростных промышленных установках.
• Материал изготовления:Муфта выполнена из алюминия, что обеспечивает малый вес (25, 7 г) и достаточную прочность для большинства промышленных применений.

Преимущества

• Высокая точность передачи:Конструкция муфты обеспечивает беззазорную передачу вращательного движения, что критически важно для точного позиционирования и измерения в системах с энкодерами.
• Эффективное гашение вибраций:Муфта обладает способностью эффективно демпфировать вибрации, снижая их передачу на энкодер и сопряженные механизмы.
• Компенсация смещений:Муфта компенсирует радиальные, осевые и угловые ошибки соосности, уменьшая нагрузку на подшипники и продлевая эксплуатационный ресурс оборудования.
