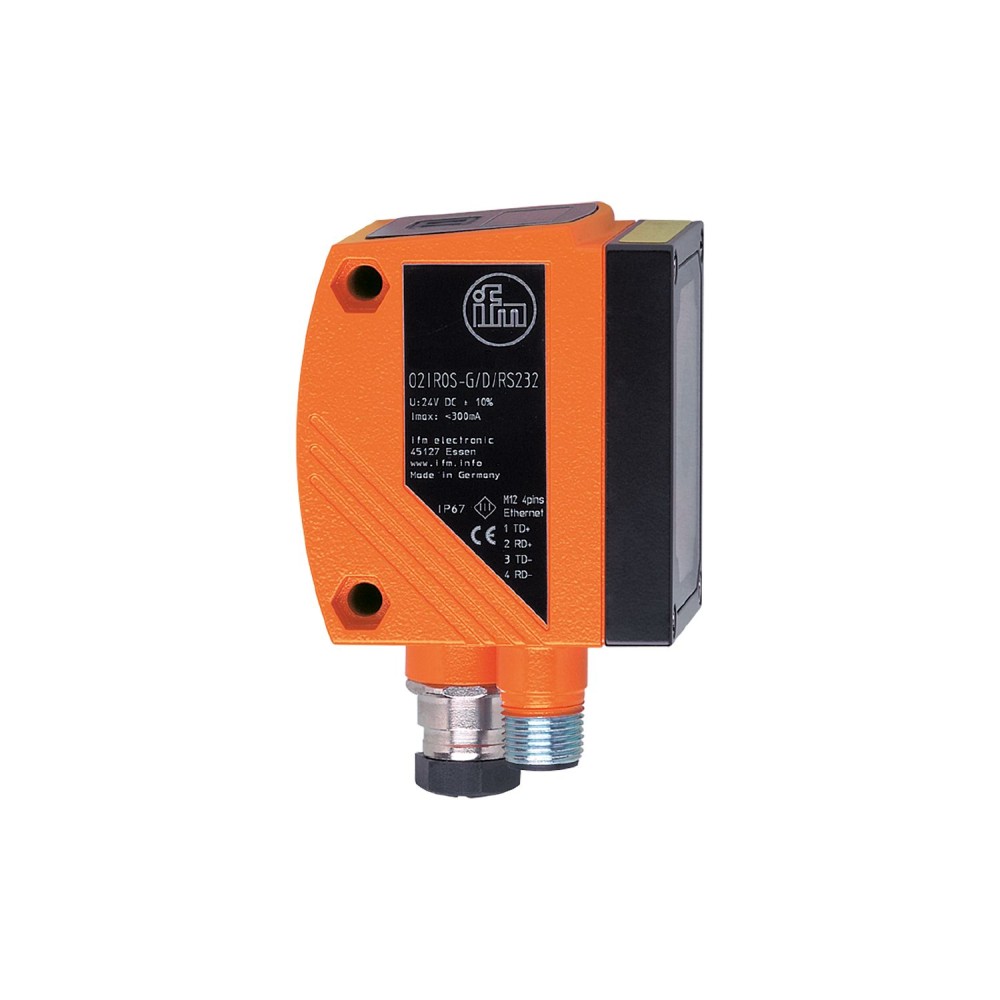

Считыватель 1D/2D-кодов IFM O2IIOS-G/D/RS232/E1/E2 O2I303

Считыватель 1D/2D-кодов IFM O2I303 (O2IIOS-G/D/RS232/E1/E2)

Считыватель кодов IFM O2I303 представляет собой промышленное устройство для независимого от ориентации распознавания одномерных (1D) и двухмерных (2D) кодов. Предназначен для использования в системах автоматизации, где требуется высокоскоростная идентификация и прослеживаемость продукции. Модель оснащена встроенными коммуникационными интерфейсами для прямой интеграции в промышленные сети и системой сегментируемой подсветки для работы со сложными поверхностями.

Ключевые технические параметры

Описание сфокусировано на характеристиках, критически важных для выбора устройства идентификации в промышленных условиях.

Универсальность распознавания кодов и скорость работы
Считыватель поддерживает распознавание более 30 различных типов кодов, включая стандарты DataMatrix (ECC200), QR, Micro-QR, PDF-417, а также широкий спектр линейных кодов (Code 39, Code 128 и др.). Максимальная частота считывания составляет 20 Гц, что обеспечивает высокую производительность в конвейерных и упаковочных системах.

Оптическая система и качество изображения
Устройство использует CMOS-датчик изображения с разрешением 640 x 480 пикселей. Встроенный широкоугольный объектив (Wide Angle) позволяет формировать поле зрения до 132 x 94 мм на рабочем расстоянии 200 мм. Сегментируемая внутренняя инфракрасная подсветка (850 нм) настраивается индивидуально, что критически важно для надежного считывания на глянцевых, изогнутых или сильно отражающих поверхностях.

Интерфейсы связи и интеграция в сеть
Для интеграции в систему управления считыватель оснащен двумя ключевыми интерфейсами: Ethernet (поддержка TCP/IP, EtherNet/IP) и RS232. Наличие этих протоколов обеспечивает гибкое подключение к большинству промышленных контроллеров (PLC) и хост-систем, а также позволяет осуществлять настройку параметров через ПК/ноутбук с операционным программным обеспечением.

Степень защиты и конструктивное исполнение
Корпус выполнен из литого цинка с порошковым покрытием, что обеспечивает высокую механическую прочность. Степень защиты IP 67 гарантирует полную пыленепроницаемость и защиту от временного погружения в воду, позволяя эксплуатировать устройство в тяжелых промышленных условиях. Рабочее напряжение составляет 24 В DC, устройство имеет защиту от короткого замыкания, перегрузки и обратной полярности.

Преимущества для промышленного применения

Считыватель O2I303 обладает рядом характеристик, повышающих эффективность его использования в автоматизированных линиях:

• Высокая надежность считывания:Комбинация разрешения 640 x 480 px и конфигурируемой четырехсегментной ИК-подсветки обеспечивает стабильное распознавание поврежденных или низкоконтрастных кодов на сложных поверхностях.
• Прямая интеграция в АСУ ТП:Поддержка протоколов Ethernet/IP и RS232 позволяет напрямую внедрять устройство в существующие промышленные сети без необходимости использования дополнительных шлюзов.
• Удобство настройки:Встроенный лазерный указатель (класс 2) упрощает процесс выравнивания и позиционирования считывателя относительно объекта.

Технические характеристики:

Рабочее напряжение: 24 В DC (допуск ±10%)
Разрешение изображения: 640 x 480 px
Макс. частота считывания: 20 Гц
Тип объектива: Широкий угол
Тип света: Инфракрасный (850 нм)
Интерфейсы: Ethernet, RS232
Цифровые выходы: 2 x 24 В PNP (макс. 100 мА)
Степень защиты: IP 67
Температура окружающей среды: от -10 до 50 °C
