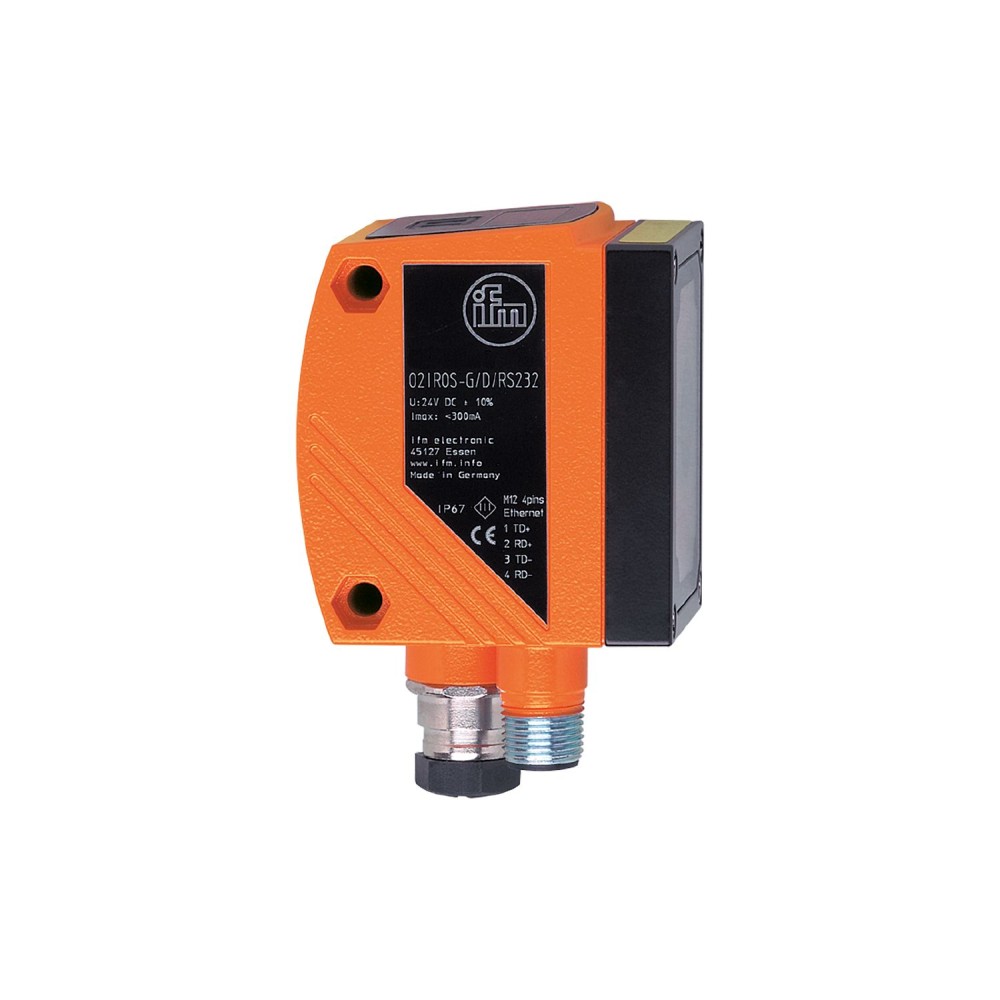

Считыватель 1D/2D-кодов IFM O2IIOS-G/D/RS232/E1/E2 O2I301

Считыватель 1D/2D-кодов IFM O2IIOS-G/D/RS232/E1/E2 (O2I301)

Считыватель кодов IFM O2I301 представляет собой промышленный датчик для автоматической идентификации одномерных (1D) и двухмерных (2D) кодов. Устройство предназначено для использования в системах автоматизации и логистики, требующих надежного и высокоскоростного распознавания широкого спектра символик. Отличается наличием встроенной сегментируемой ИК-подсветки, функциями всенаправленного считывания и широкими возможностями сетевой интеграции.

Ключевые технические характеристики

Для принятия решения о выборе считывателя O2I301 критически важны следующие параметры:

• Поддержка 1D/2D кодов и всенаправленное считывание:Устройство способно распознавать более 30 различных типов кодов (например, Code 128, QR, Data Matrix ECC200, PDF-417, Aztec), включая функцию всенаправленного чтения. Это обеспечивает высокую универсальность применения и минимизирует требования к ориентации кода в зоне захвата, что упрощает механическую интеграцию.
• Интерфейсы связи:Интегрированы интерфейсы Ethernet (поддержка TCP/IP, UDP, EtherNet/IP) и RS232. Наличие двух ключевых промышленных интерфейсов гарантирует гибкую и быструю интеграцию с программируемыми логическими контроллерами (ПЛК) и системами верхнего уровня, позволяя передавать данные с высокой скоростью.
• Оптическая система и частота работы:Используется КМОП-датчик изображения с разрешением 640 x 480 пикселей. Максимальная частота считывания составляет 20 Гц. Такое сочетание обеспечивает детальный захват изображения и достаточную скорость обработки для большинства конвейерных систем.
• Сегментируемое ИК-освещение (850 нм):Встроенная подсветка состоит из четырех сегментов, управляемых индивидуально через операционное ПО. Эта функция позволяет оптимизировать контрастность и устранять блики при считывании кодов с сложных, отражающих или изогнутых поверхностей, что значительно повышает коэффициент распознавания.

Параметры интеграции и эксплуатации

Технические параметры считывателя разработаны с учетом требований промышленной среды:

Электрические характеристики:

• Рабочее напряжение: 24 В постоянного тока.
• Количество цифровых выходов: 2 (PNP), с максимальной токовой нагрузкой 100 мА.
• Защита: от короткого замыкания, от обратной полярности, от перегрузки.

Условия эксплуатации:

• Степень защиты: IP 67. Высокий уровень защиты корпуса (литой цинк) от пыли и временного погружения в воду, что критически важно для влажных и запыленных промышленных зон.
• Температура окружающей среды: от -10 °C до 50 °C. Обеспечивает стабильную работу в стандартном диапазоне производственных температур.
• Устойчивость: Соответствует стандартам IEC 60028-2-27 (ударопрочность) и IEC 60028-2-6 (вибрация), подтверждая надежность в динамических условиях.

Преимущества для промышленного применения

• Высокая универсальность считывания:Комбинация всенаправленного режима и широкой поддержки кодовых символик минимизирует затраты времени на позиционирование продукта и настройку системы.
• Гибкость сетевого подключения:Одновременная поддержка Ethernet (EtherNet/IP) и RS232 позволяет интегрировать считыватель как в современные, так и в устаревшие системы управления.
• Надежность в тяжелых условиях:Класс защиты IP 67 и прочный корпус из литого цинка обеспечивают долговременную эксплуатацию без сбоев в типичной промышленной среде.
