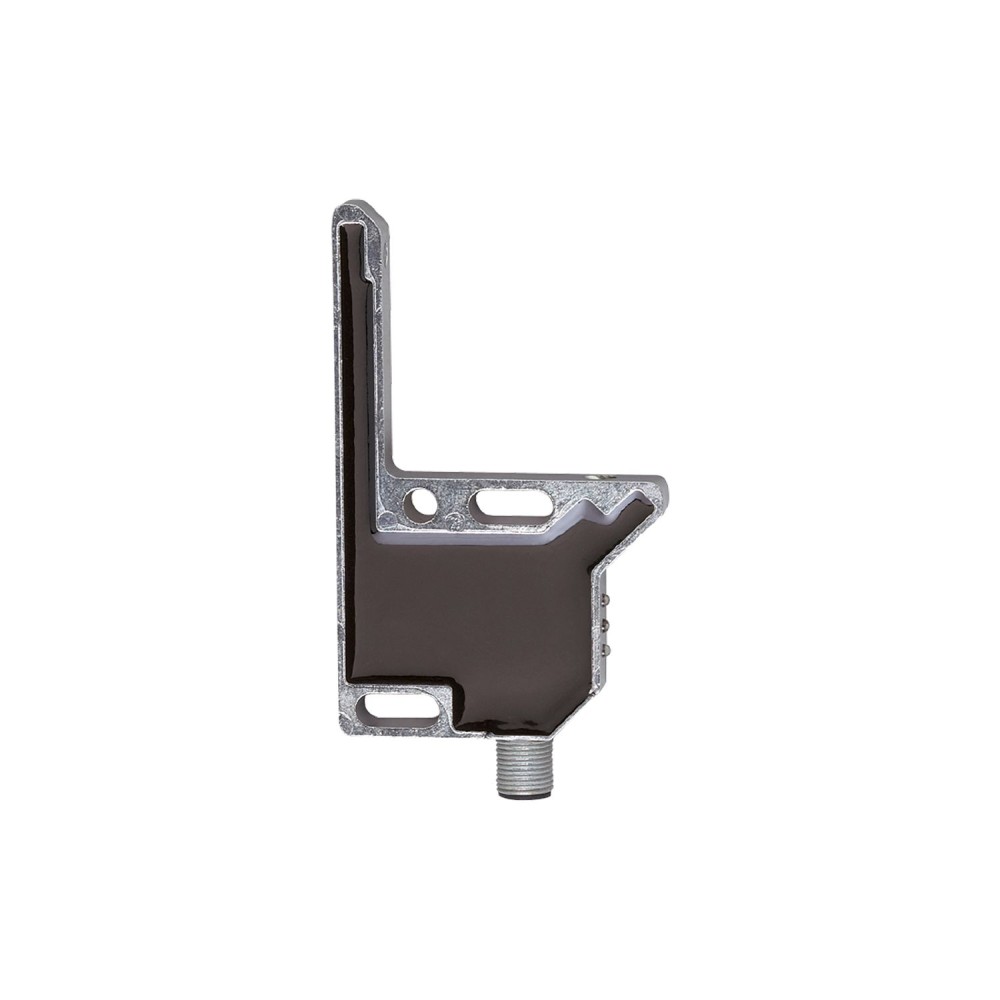

Фотоэлектрический датчик угла IFM OPL-DPKG/US OPL204

Фотоэлектрический датчик угла IFM OPL-DPKG/US OPL204

Фотоэлектрический датчик угла IFM OPL-DPKG/US OPL204 представляет собой вилочный датчик, предназначенный для точного и надежного обнаружения объектов в промышленных условиях. Данная конструкция объединяет излучатель и приемник в одном корпусе, что исключает необходимость выравнивания оптической оси при монтаже. Высокая точность обнаружения обеспечивается тонким и прецизионным световым лучом по всей ширине вилки. Металлический корпус способствует уменьшению искажений и повышает общую надежность устройства.

Ключевые характеристики

• Конструкция и принцип действия:Датчик имеет вилочную конструкцию, что упрощает установку и обеспечивает фиксированное расстояние между излучателем и приемником. Это гарантирует стабильное и точное обнаружение объектов, проходящих через прорезь вилки. Длина стороны X составляет 54 мм, длина стороны Y — 55 мм, а ширина датчика Z — 60. 46 мм.
• Степень защиты IP 67:Корпус датчика соответствует стандарту IP 67, что обеспечивает защиту от пыли и временного погружения в воду. Это критически важно для эксплуатации в условиях повышенной влажности или запыленности, гарантируя долговечность и стабильность работы.
• Электрические параметры:Датчик работает от источника постоянного тока с напряжением в диапазоне от 10 до 35 В. Выходной каскад реализован по схеме PNP с постоянным номинальным током коммутации 200 мА, что обеспечивает совместимость с большинством промышленных контроллеров. Тип света — красный, с длиной волны 660 нм.
• Рабочие характеристики:Частота переключения постоянного тока составляет 200 Гц, что позволяет эффективно регистрировать быстродвижущиеся объекты. Режим работы ("свет/темнота") может быть выбран с помощью поворотного переключателя, а чувствительность настраивается интуитивно с помощью потенциометра.
• Материалы и надежность:Корпус датчика выполнен из литого цинка, а линза — из стекла, что обеспечивает высокую механическую прочность и устойчивость к внешним воздействиям. Показатель MTTF (среднее время наработки на отказ) составляет 919 лет, что подтверждает высокую надежность и длительный срок службы устройства.

Преимущества

• Простота установки:Вилочная конструкция устраняет необходимость выравнивания передатчика и приемника, значительно сокращая время монтажа и настройки.
• Надежность в эксплуатации:Высокая степень защиты IP 67 в сочетании с прочным корпусом из литого цинка и длительным сроком службы (MTTF 919 лет) обеспечивает бесперебойную работу в сложных промышленных условиях.
• Гибкость применения:Широкий диапазон рабочего напряжения, тип выхода PNP и настраиваемый режим работы обеспечивают легкую интеграцию датчика в различные системы автоматизации.
