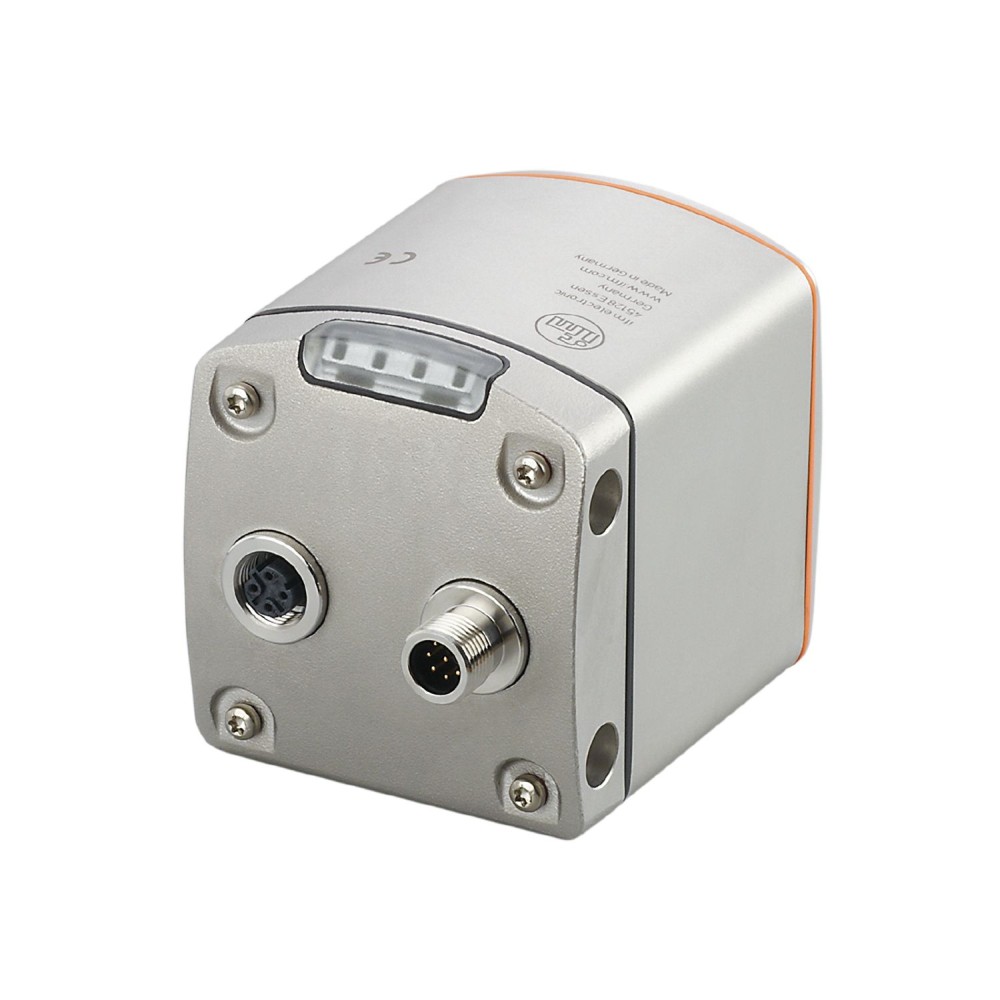

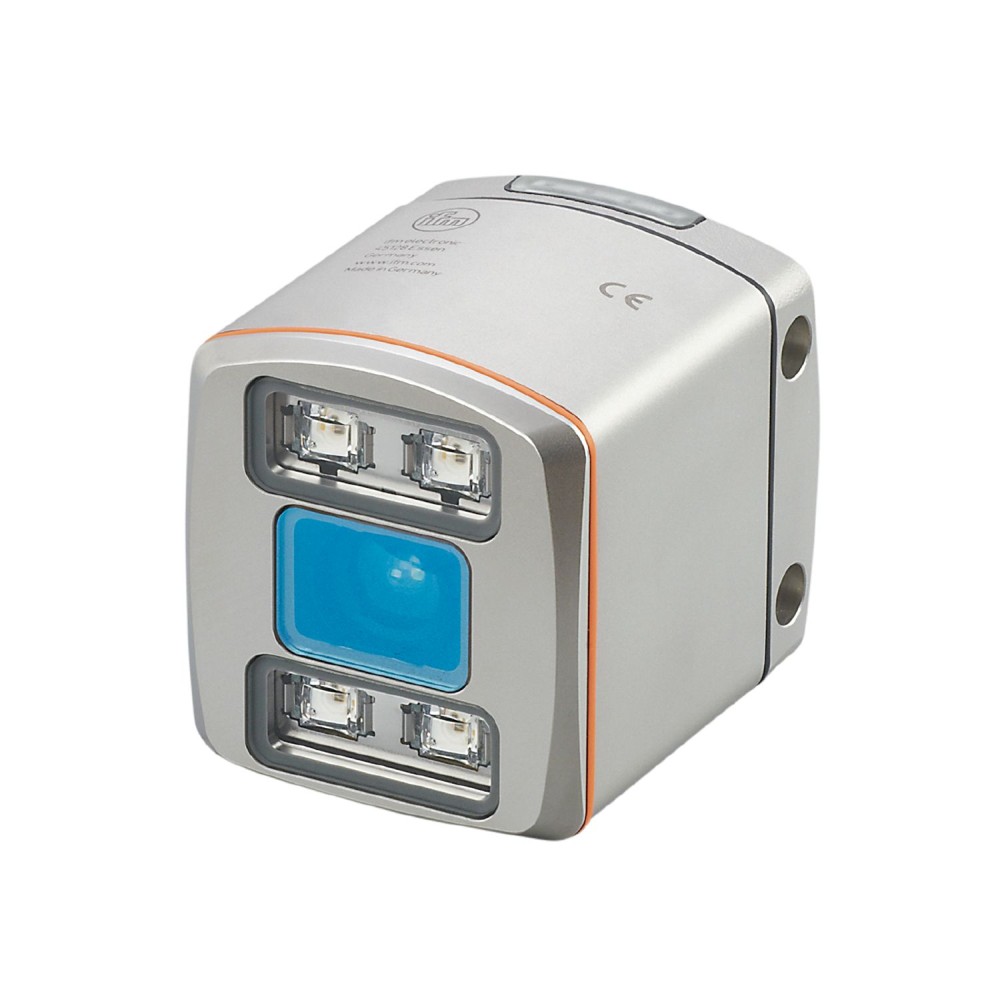

Датчик IFM O3DIRDKG/E1/GM/W/70 O3D314

Код товара: 192447

IFM Производитель

218 532 ₽

Быстрый заказ

Характеристики

АртикулO3D314

Код производителяO3DIRDKG/E1/GM/W/70

Все характеристики

Характеристики Датчик IFM O3DIRDKG/E1/GM/W/70 O3D314

Основные характеристики

Аналоговый выход напряжения[В]	0...10
Аналоговый токовый выход [мА]	4...20
Артикул	O3D314
Вес[г]	1137.5
Внутреннее освещение	да, (инфракрасный: 850 нм невидимое излучение светодиода)
Входная цепь цифровых входов	24 В PNP/NPN, (настраиваемый, IEC 61131-2 Тип 3)
Выходная функция	24 V PNP/NPN, (EN 61131-2)
Датчик изображения	PMD 3D ToF-чип
Диапазон измерения[м]	<, 30
Жилье	прямоугольный
Заводские настройки	IP address: 192.168.0.69subnet mask: 255.255.255.0gateway IP address: 192.168.0.201
Защита	IP 65, IP 67, IP 69K
Защита от короткого замыкания	да
Защита от перегрузки	да
Интерфейс связи	Ethernet
Категория перенапряжения	II
Класс защиты	III
Код производителя	O3DIRDKG/E1/GM/W/70
Количество аналоговых выходов	1, (настраивается)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1
Количество цифровых входов	2
Количество цифровых выходов	3, (настраивается)
Курок	24 В PNP/NPN (IEC 61131-2 Тип 3)
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	1
Макс. потребляемый ток [мА]	2400, (пиковый импульсный ток)
Макс. токовая нагрузка на выход [мА]	100
Макс. устойчивость к постороннему свету[клк]	8, (с пониженной точностью измерения и повторяемостью: &, lt, 100)
Материалы	корпус: нержавеющая сталь (316L/1.4404), передняя панель: ПММА, функциональный дисплей: ПА
Мин. сопротивление нагрузки [Ом]	10000
Момент затяжки [Нм]	<, 0.8
Общее количество выходов	3
Отображать	функция2 светодиода, зеленые состояние переключения работы Ethernet2 светодиода, желтые ВЫХОД 1 ВЫХОД 2
Параметры настройки параметров	через ПК с ifm Vision Assistant
Поставляемые товары	Защитные чехлы
Потребляемая мощность[Вт]	10, (типичное значение)
Потребляемый ток [мА]	420, (максимальное среднее значение: &, lt, 1600 мА)
Приложение	измерение размеров объекта, контроль полноты, контроль уровня, контроль расстояния, контроль объема, навигация захвата робота, депаллетизация
Примечание о рабочем расстоянии	размер объекта: 200 x 200 мм, отражательная способность: 18 %
Протокол	TCP/IP, EtherNet/IP, PROFINET
Рабочее напряжение[В]	20.4...28.8 DC, (EN 61131-2)
Рабочее расстояние [мм]	300...8000
Размеры[мм]	72 x 65 x 78
Разрешение аналогового выхода	12 бит
Разрешение изображения 3D[px]	176 x 132
Скорость передачи	10, 100
Стандарт трансмиссии	10Base-T, 100Base-TX
Температура окружающей среды[°C]	-10...50
Температура хранения[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Тип использования	настройка параметров, передача данных
Тип света	инфракрасный свет
Точность аналогового выхода[%]	1
Угол раскрытия 3D[°]	70 x 51, (номинальное значение без коррекции искажений объектива)
Ударопрочность	DIN EN 60068-2-2750 г / (11 мс) не повторяющийсяDIN EN 60068-2-2740 г / (6 мс) повторяющийся
Устойчивость к вибрации	DIN EN 60068-2-62 g / (10...150 Hz)DIN EN 60068-2-642.3 g RMS / (10...500 Hz)
Фотобиологическая безопасность	освобожденная группа, (DIN EN 62471)
Частота повторения изображения 3D[Гц]	25
Электробезопасность	DIN EN 61010-2-201 электроснабжение только через цепи PELV
ЭМС	DIN EN 61000-6-4излучение помех / промышленные условияDIN EN 61000-6-2помехоустойчивость / промышленные условия
