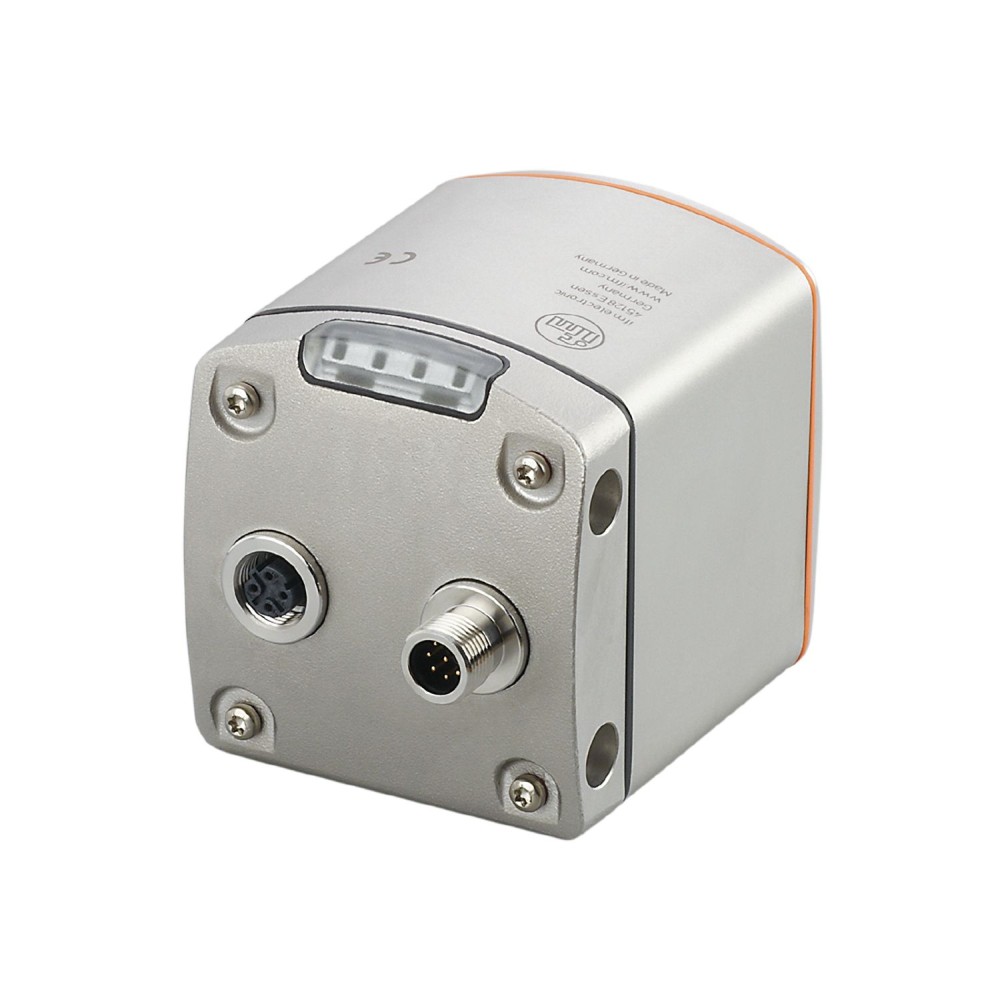

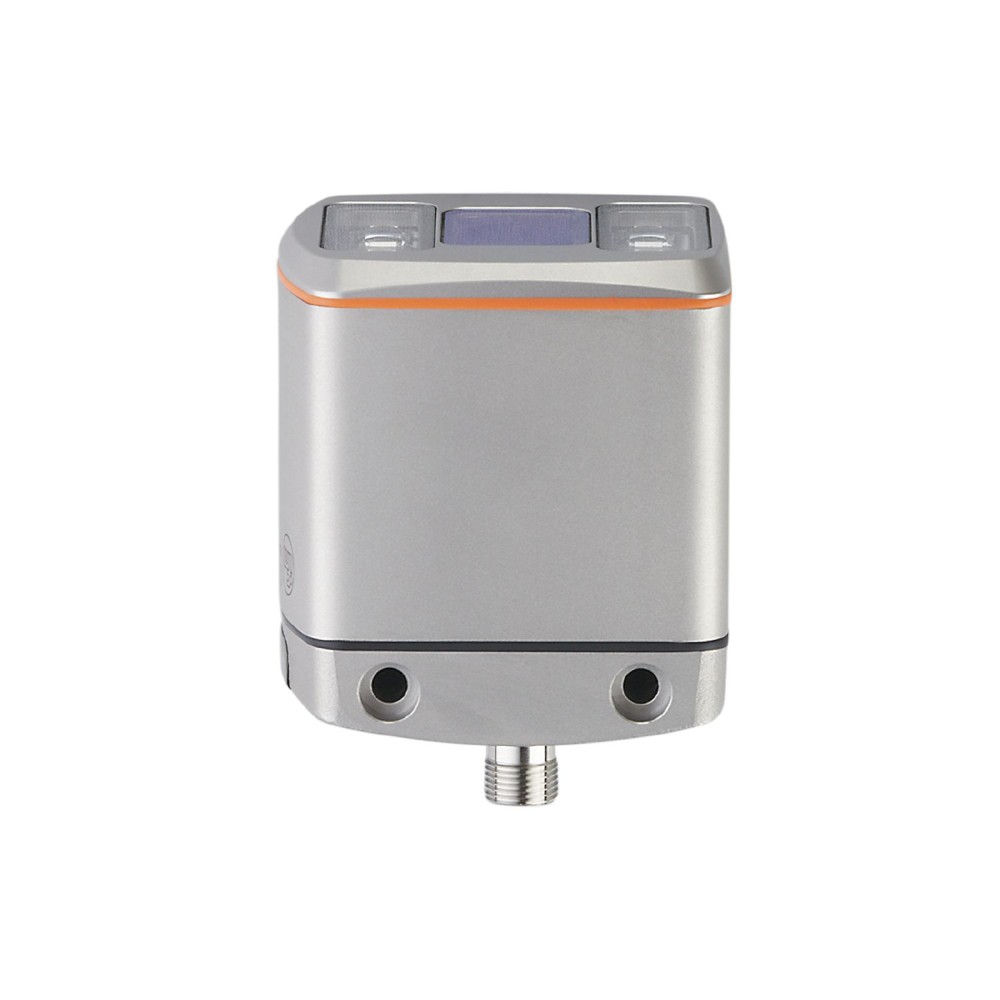

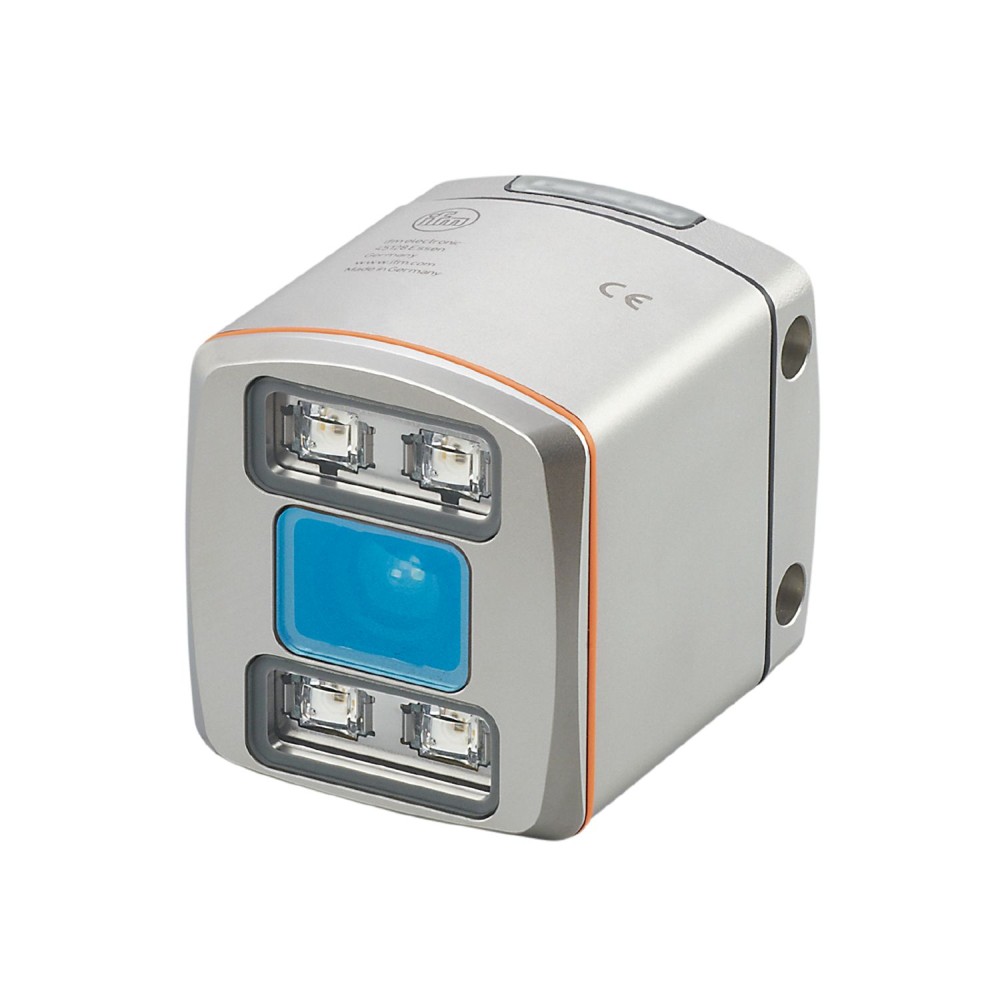

Датчик IFM O3DIRDKG/E1/GM/S/60 O3D312

Код товара: 192425

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулO3D312

Код производителяO3DIRDKG/E1/GM/S/60

Все характеристики

Характеристики Датчик IFM O3DIRDKG/E1/GM/S/60 O3D312

Основные характеристики

MTTF[лет]	43.08
Аналоговый выход напряжения[В]	0...10
Аналоговый токовый выход [мА]	4...20
Артикул	O3D312
Вес[г]	1212
Внутреннее освещение	да, (инфракрасный: 850 нм)
Входная цепь цифровых входов	24 В PNP/NPN, (настраиваемый, IEC 61131-2 Тип 3)
Датчик изображения	PMD 3D ToF-чип
Диапазон измерения[м]	<, 30
Допуск рабочего напряжения[%]	-15...20
Жилье	прямоугольный
Заводские настройки	IP address: 192.168.0.69subnet mask: 255.255.255.0gateway IP address: 192.168.0.201
Заметки о лазерной защите	Внимание! Невидимое лазерное излучение. EN 60825-1:2014 +A11:2021 IEC 60825-1:2014 Соответствует 21 CFR 1040.10, за исключением соответствия IEC 60825-1, издание 3, как описано в Уведомлении о лазерах № 56 от 8 мая 2019 г.
Замечания	Повторяемость и точность зависят от настроек изображения и условий окружающей среды. Значения в паспорте данных относятся к типичным настройкам и условиям.
Защита	IP 65, IP 67, IP 69K
Защита от короткого замыкания	да
Защита от перегрузки	да
Интерфейс связи	Ethernet
Категория перенапряжения	II
Класс защиты	III
Класс защиты от лазера	1
Код производителя	O3DIRDKG/E1/GM/S/60
Количество аналоговых выходов	1, (настраивается)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 3, Количество цифровых выходов: 3, Количество аналоговых выходов: 1
Количество интерфейсов Ethernet	1
Количество цифровых входов	3, (включая вход триггера)
Количество цифровых выходов	3, (настраивается)
Курок	24 В PNP/NPN (IEC 61131-2 Тип 3)
Макс. высота над уровнем моря[м]	4000
Макс. нагрузка [Ом]	500
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. падение напряжения на коммутируемом выходе DC[В]	1
Макс. потребляемый ток [мА]	830, (среднее значение при 24 В постоянного тока, с коммутируемыми выходами, &, lt, 1600 пиковый импульсный ток)
Макс. токовая нагрузка на выход [мА]	100
Макс. устойчивость к постороннему свету[клк]	8, (с пониженной точностью измерения и повторяемостью: &, lt, 100)
Макс. частота считывания [Гц]	25
Материалы	корпус: нержавеющая сталь (316L/1.4404), передняя панель: ПММА, функциональный дисплей: ПА
Мин. нагрузка [Ом]	230
Мин. сопротивление нагрузки [Ом]	10000
Момент затяжки [Нм]	<, 0.8
Общее количество выходов	3
Отображать	функция2 светодиода, зеленые состояние переключения работы Ethernet2 светодиода, желтые ВЫХОД 1 ВЫХОД 2
Параметры настройки параметров	через ПК с ifm Vision Assistant
Поставляемые товары	Защитные чехлы
Потребляемый ток [мА]	350, (типично)
Приложение	измерение размеров объекта, контроль полноты, контроль уровня, контроль расстояния, контроль объема, навигация захвата робота, депаллетизация
Примечание о рабочем расстоянии	размер объекта: 200 x 200 мм, отражательная способность: 18 %
Протокол	TCP/IP, EtherNet/IP, PROFINET
Рабочее напряжение[В]	24 DC, (EN 61131-2)
Рабочее расстояние [мм]	300...8000
Размеры[мм]	72 x 65 x 78
Разрешение аналогового выхода	12 бит
Разрешение изображения 3D[px]	176 x 132
Скорость передачи	10 Мбит/с, 100 Мбит/с
Стандарт трансмиссии	10Base-T, 100Base-TX
Степень загрязнения	3
Температура окружающей среды[°C]	-10...50
Температура хранения[°C]	-40...85
Тип защиты от короткого замыкания	импульсный
Тип использования	настройка параметров, передача данных
Тип света	инфракрасный свет
Точность аналогового выхода[%]	1
Угол раскрытия 3D[°]	60 x 45, (номинальное значение без коррекции искажений объектива)
Ударопрочность	DIN EN 60068-2-2750 г / (11 мс) не повторяющийсяDIN EN 60068-2-2740 г / (6 мс) повторяющийся
Устойчивость к вибрации	DIN EN 60068-2-62 g / (10...150 Hz)DIN EN 60068-2-642.3 g RMS / (10...500 Hz)
Электрическое проектирование	24 V PNP/NPN, (EN 61131-2)
Электробезопасность	DIN EN IEC 61010-2-201 электроснабжение только через цепи PELV
ЭМС	DIN EN IEC 61000-6-4излучение помех / промышленные условияDIN EN IEC 61000-6-2помехоустойчивость / промышленные условия
