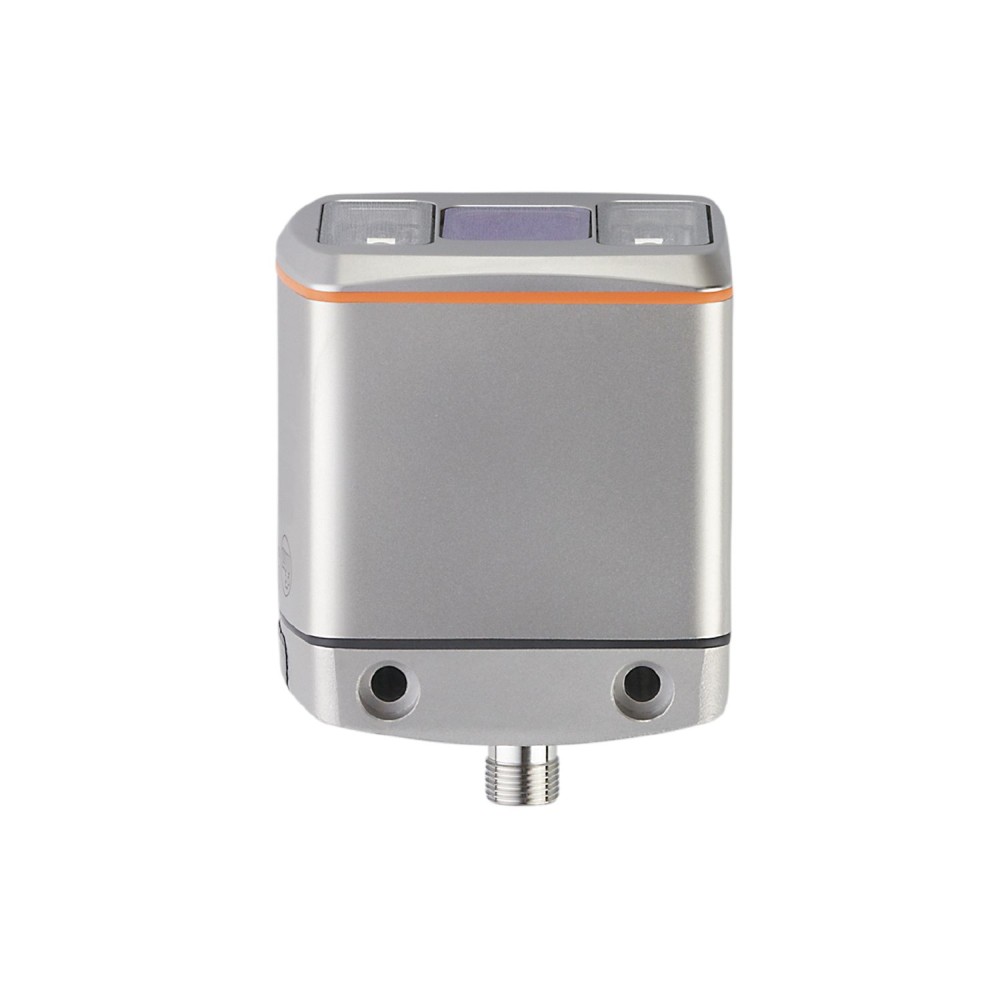

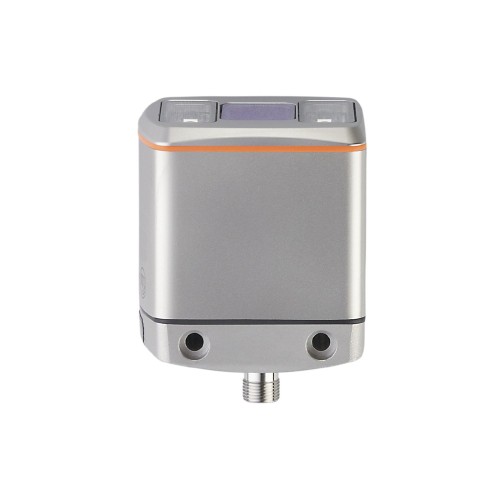

ТoF-камера IFM O3DIRDKG/E1/GM/T/40 O3D311

Обзор и назначение

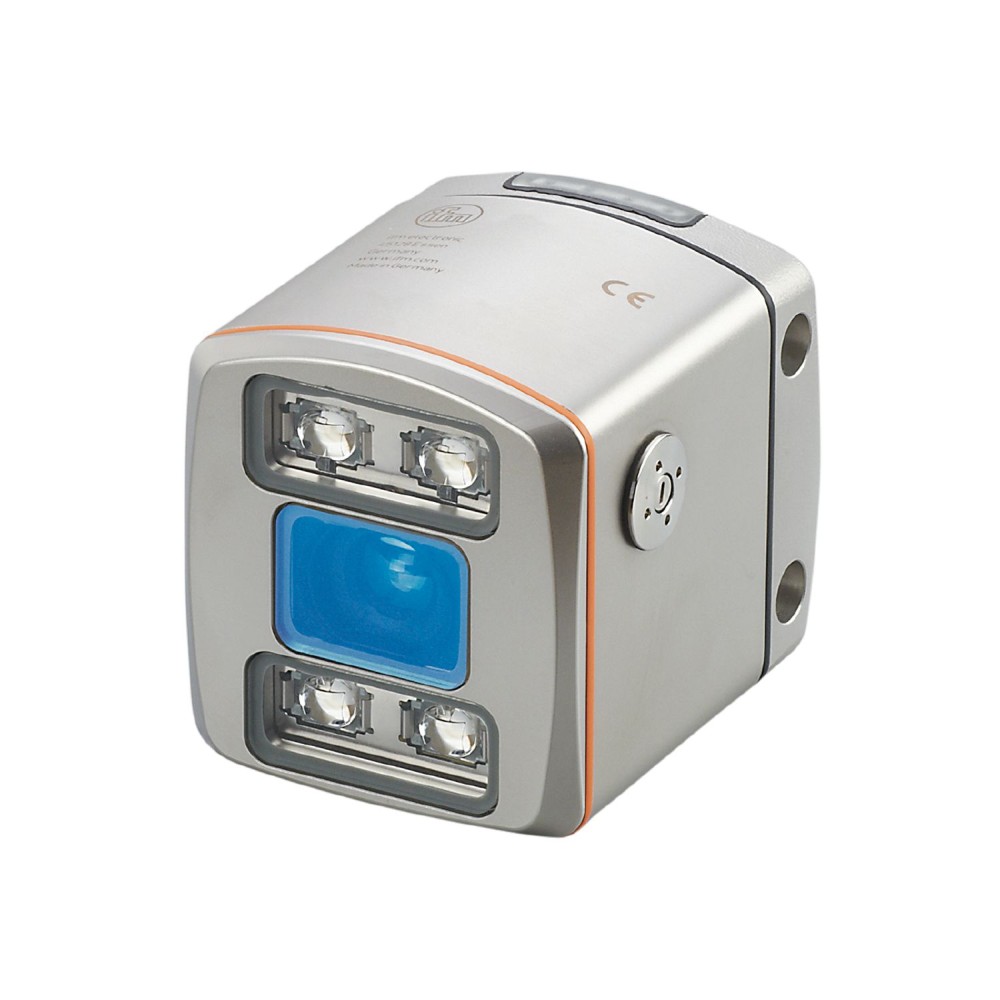

Камера Time-of-Flight (ToF) IFM O3D311 (O3DIRDKG/E1/GM/T/40) представляет собой специализированный датчик трехмерного изображения, предназначенный для промышленного применения, включая измерение расстояния, уровня заполнения, объема и контроль комплектности. Устройство функционирует на основе запатентованной технологии PMD (Photonic Mixer Device), которая обеспечивает надежное бесконтактное измерение расстояния по принципу времени пролета. Освещение, измерение и оценка данных объединены в одном компактном корпусе.

Ключевые технические характеристики

Для эффективного выбора данной модели критически важны следующие технические параметры:

• Технология и разрешение:Используется 3D ToF-чип PMD с разрешением изображения 352 x 264 пикселя. Это разрешение обеспечивает выдачу 93 000 значений расстояния и уровня серого для детальной оценки сцены, что критично для задач точного распознавания мелких объектов или сложных контуров.
• Рабочий диапазон:Номинальный рабочий диапазон составляет от 300 мм до 8000 мм. Данный диапазон позволяет применять камеру для крупномасштабных задач, таких как контроль заполнения бункеров или паллетирование в логистических центрах.
• Интерфейс связи и выходы:Камера оснащена интерфейсом Ethernet (протокол TCP/IP, скорость 10/100) для передачи данных и настройки параметров через ПК с использованием ifm Vision Assistant или XML-RPC. Наличие двух настраиваемых цифровых выходов 24 В PNP/NPN (ток до 100 мА) позволяет напрямую интегрировать камеру в систему управления без дополнительного сетевого оборудования для простых задач коммутации.
• Степень защиты:Конструктивное исполнение соответствует стандартам защиты IP 65, IP 67 и IP 69K. Высокий класс защиты, включая IP 69K, гарантирует устойчивость к попаданию пыли, временному погружению и струям воды под высоким давлением и температурой, что делает камеру пригодной для эксплуатации в жестких условиях, включая пищевую и фармацевтическую промышленность.

Главные преимущества

Модель O3D311 отличается следующими ключевыми преимуществами, обусловленными ее техническими характеристиками:

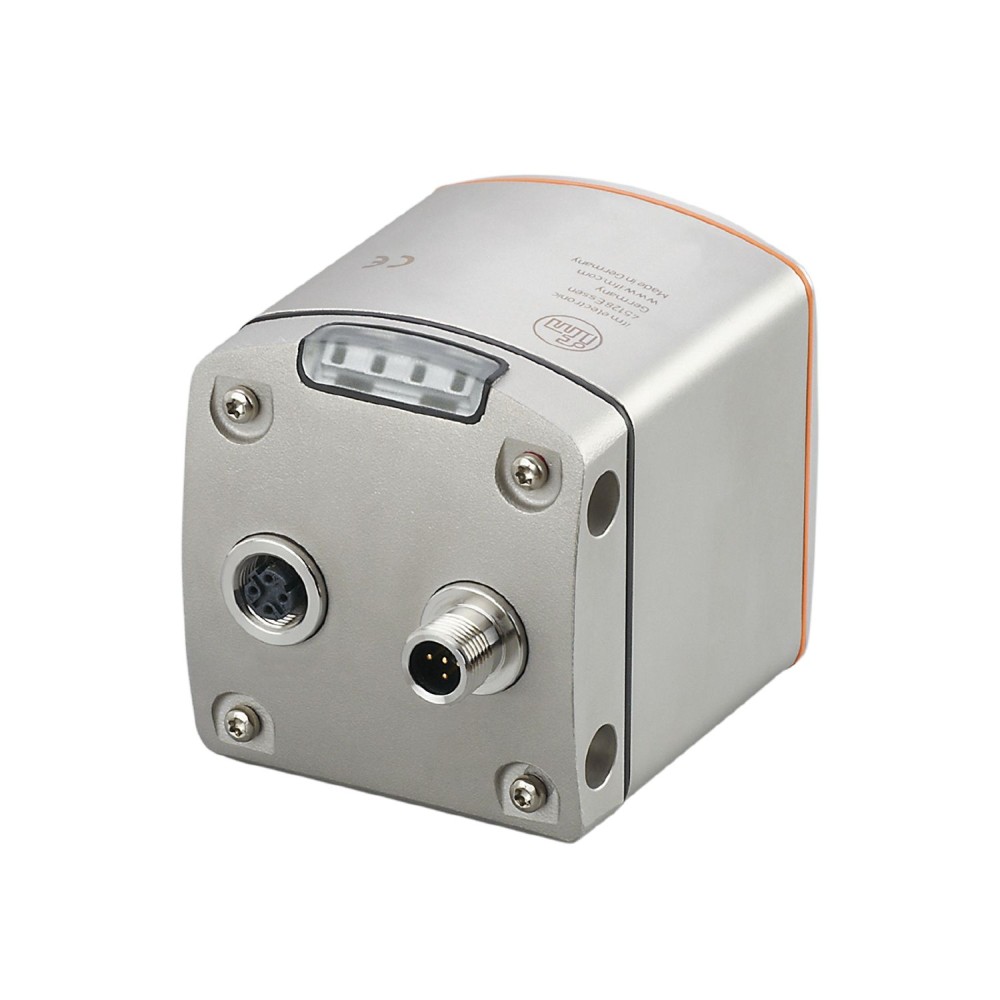

• Устойчивость к тяжелым условиям:Корпус из нержавеющей стали (316L/1. 4404) и степень защиты IP 69K обеспечивают надежную работу в средах с повышенными требованиями к гигиене и регулярной мойке.
• Высокая детализация данных:Разрешение 352 x 264 пикселя в сочетании с технологией ToF позволяет получать трехмерные данные высокой четкости для сложных измерительных и контрольных задач.
• Готовность к интеграции:Наличие Ethernet-интерфейса и возможность работы с программным API (C, C++, Halcon) упрощают интеграцию камеры в существующие системы технического зрения и промышленные сети.
