Датчик диффузного отражения с подавлением фона IFM O7H-DPKG/0,20M/AS O7H201

Код товара: 192383

IFM Производитель

16 478 ₽

Быстрый заказ

Характеристики

Код производителяO7H201

АртикулO7H201

Код производителяO7H-DPKG/0,20M/AS

Все характеристики

Описание

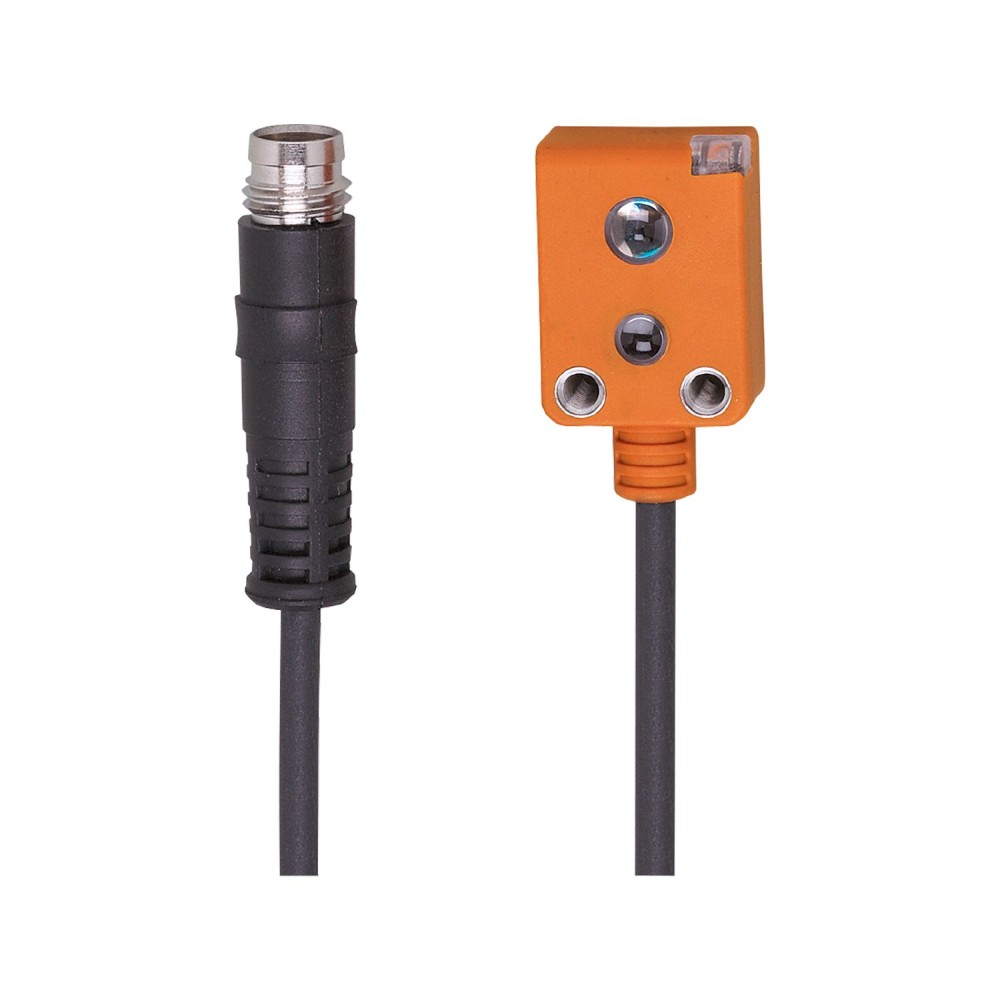

Датчик диффузного отражения IFM O7H-DPKG/0, 20M/AS O7H201

Датчик диффузного отражения IFM O7H-DPKG/0, 20M/AS O7H201 предназначен для точного и надежного определения положения объектов в промышленных системах автоматизации, особенно в условиях ограниченного пространства. Модель O7H201 характеризуется компактными размерами и специализированными функциями для детектирования мелких деталей.

Ключевые технические характеристики

Принцип действия: диффузное отражение с подавлением фона
Датчик использует принцип диффузного отражения, дополненный функцией подавления фона. Это обеспечивает надежное обнаружение объектов, игнорируя отражения от находящихся позади них поверхностей, что предотвращает ложные срабатывания и повышает стабильность работы системы.
Компактные габариты: 20. 3 x 15 x 9 мм
Небольшие размеры корпуса позволяют устанавливать датчик в условиях ограниченного монтажного пространства, что расширяет возможности его применения в малогабаритных сборочных линиях и роботизированных комплексах.
Диапазон обнаружения: 5... 30 мм
Рабочий диапазон от 5 до 30 мм обеспечивает эффективное обнаружение объектов на близких расстояниях, что критично для задач точного позиционирования и контроля наличия.
Малый диаметр светового пятна: 2. 5 мм
Благодаря малому диаметру светового пятна, составляющему 2. 5 мм, датчик способен точно детектировать даже очень мелкие объекты, что важно для высокоточных производственных процессов.
Электрическое проектирование: ПНП, режим затемнения
Датчик оснащен выходным каскадом типа ПНП с функцией "режим затемнения" (Dark-on mode). Это определяет логику работы выходного сигнала при обнаружении объекта, обеспечивая совместимость с различными системами управления.

Преимущества

Высокая надежность обнаружения за счет точного подавления фона, исключающего влияние посторонних объектов.
Возможность применения в условиях дефицита пространства благодаря компактным размерам корпуса.
Точное детектирование мелких объектов обеспечивается малым световым пятном и видимым красным светом для упрощения настройки.

Характеристики Датчик диффузного отражения с подавлением фона IFM O7H-DPKG/0,20M/AS O7H201

Основные характеристики

MTTF[лет]	1610
Артикул	O7H201
Вес	14.4 г
Выравнивание линз	боковая линза
Выходная функция	режим затемнения
Габариты	20.3 x 15 x 9 мм
Диапазон	5...30, (white paper 200 x 200 mm)
Диапазон на белом объекте (90 % ремиссия) [мм]	5...30
Диапазон на сером объекте (18 % ремиссия) [мм]	6...30
Диапазон на черном объекте (6 % ремиссия) [мм]	7...29
Диапазон регулируемый	нет
Дискретные выходы на борту	633 нм
Доступно подавление фона	да
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Класс защиты	III
Код производителя	O7H-DPKG/0,20M/AS
Количество в упаковке	1 шт.
Макс. диаметр светового пятна [мм]	2.5
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материал линз	ПММА
Материалы	ПА
Момент затяжки [Нм]	0.5
Отображать	статус переключения1 светодиод, желтый
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	20, ((24 V))
Принцип действия	Датчик диффузного отражения
Рабочее напряжение[В]	10...30 постоянного тока, («класс питания 2» согласно UL)
Размеры светового пятна относятся к	на максимальной дальности
Связь	Разъем: 1 x M8, кодировка: A, Фиксация: защелкивающаяся
Специальная особенность	Подавление фона
Температура окружающей среды[°C]	-25...60
Тип защиты от короткого замыкания	импульсный
Тип света	красный свет
Частота переключения постоянного тока [Гц]	750
Электрическое проектирование	ПНП
ЭМС	EN 60947-5-2
