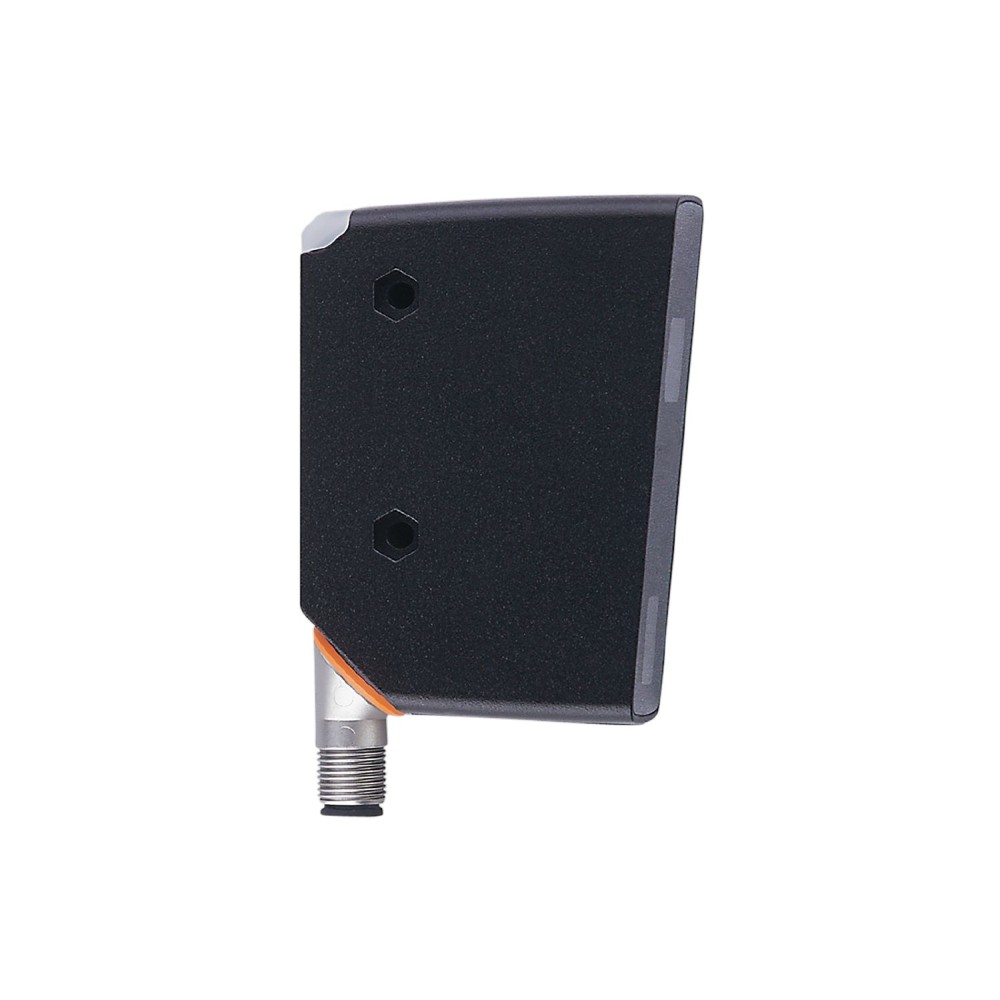

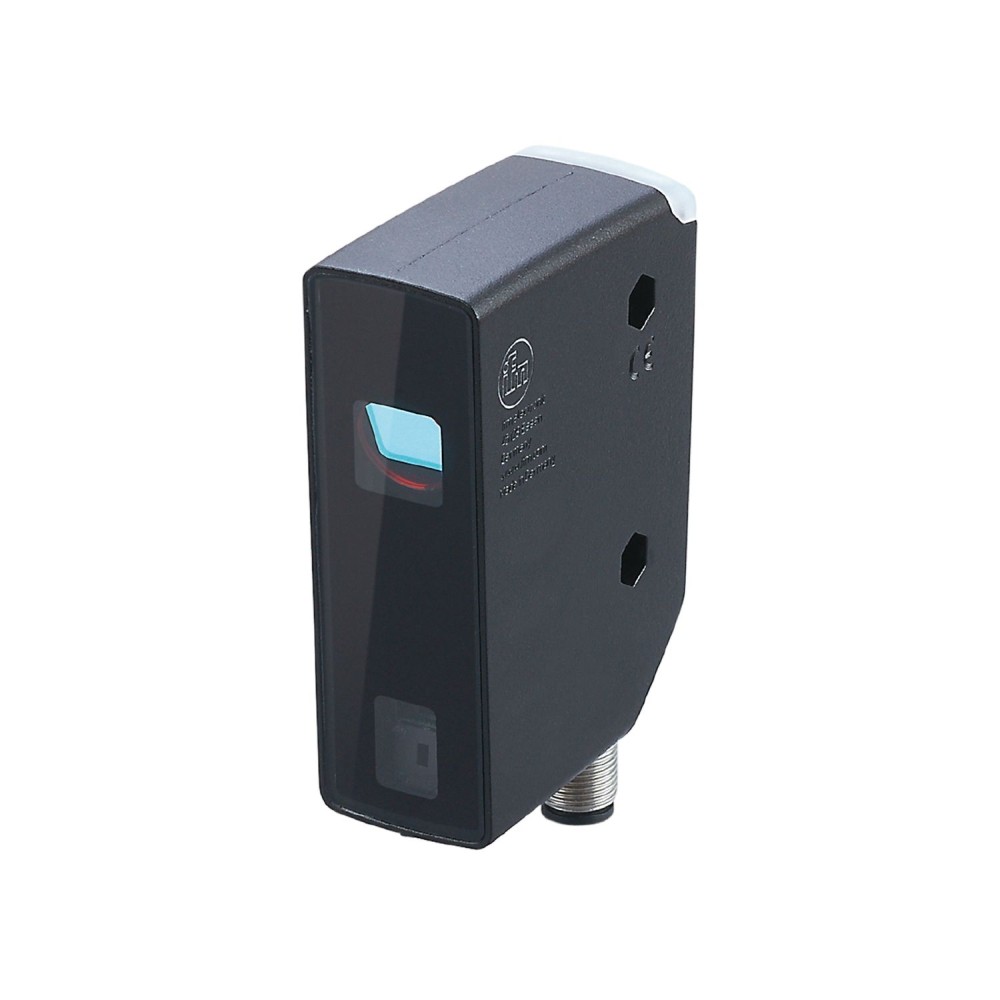

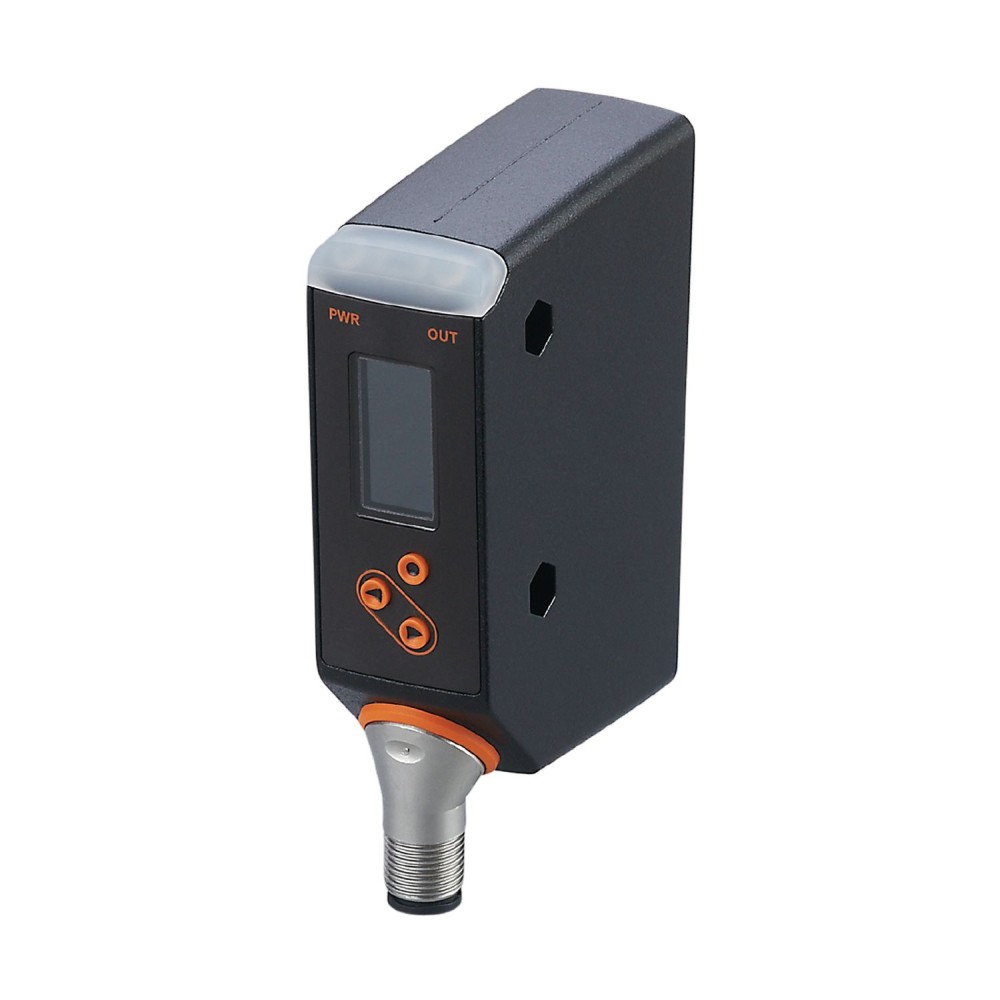

Датчик профиля IFM OPDLFPKG OPD100

Датчик профиля IFM OPDLFPKG OPD100

Датчик профиля IFM OPDLFPKG OPD100 представляет собой специализированное устройство, разработанное для точного контроля профиля объектов в промышленных условиях. Применение технологии PMD (Photonic Mixer Device) позволяет осуществлять встроенный контроль качества, обеспечивая правильность сборки деталей и соответствие заданным параметрам.

Ключевые технические характеристики и преимущества

1. Функциональное назначение и технология PMD.Датчик IFM OPD100 использует технологию PMD для высокоточного измерения профиля объектов. Это позволяет проводить контроль качества непосредственно на производственной линии, обеспечивая быструю и точную проверку геометрии и положения деталей.
Практическое значение:Технология PMD обеспечивает надежный и быстрый анализ профиля, что критически важно для автоматизированных систем контроля качества и минимизации производственных дефектов.

2. Диапазон и ширина измерения.
Рабочее расстояние измерения (Z-направление) составляет от 150 до 300 мм.
Ширина диапазона измерения (X-направление) варьируется от 45 мм при минимальном расстоянии (150 мм) до 90 мм при максимальном расстоянии (300 мм).
Практическое значение:Эти параметры определяют гибкость применения датчика для различных размеров объектов и требований к монтажу, позволяя адаптировать его к конкретным задачам позиционирования и контроля.

3. Разрешение и точность измерений.
Датчик обеспечивает разрешение измеренного значения 200 мкм в Z-направлении и 250 мкм в X-направлении. Точность составляет ± 500 мкм как в Z-, так и в X-направлении.
Практическое значение:Высокое разрешение и точность гарантируют детализированное и надежное измерение профиля, что необходимо для обнаружения мелких отклонений и обеспечения высокой прецизионности в процессах контроля.

4. Интерфейс связи IO-Link.Датчик оснащен цифровым интерфейсом IO-Link, соответствующим стандарту IEC 61131-9, с типом передачи данных COM3 (230, 4 кБод).
Практическое значение:IO-Link обеспечивает упрощенную интеграцию в существующие системы автоматизации, поддерживает расширенную параметризацию датчика и позволяет получать диагностические данные, что сокращает время настройки и обслуживания.

5. Устойчивость к условиям эксплуатации.
Устройство имеет класс защиты IP 65, что обеспечивает надежную работу в условиях запыленности и воздействия водяных струй.
Максимальная устойчивость к постороннему свету до 20 клк позволяет датчику стабильно функционировать даже при интенсивном внешнем освещении, исключая необходимость в дополнительном экранировании.
Практическое значение:Эти характеристики гарантируют высокую надежность и долговечность датчика в сложных промышленных средах, снижая эксплуатационные расходы.
