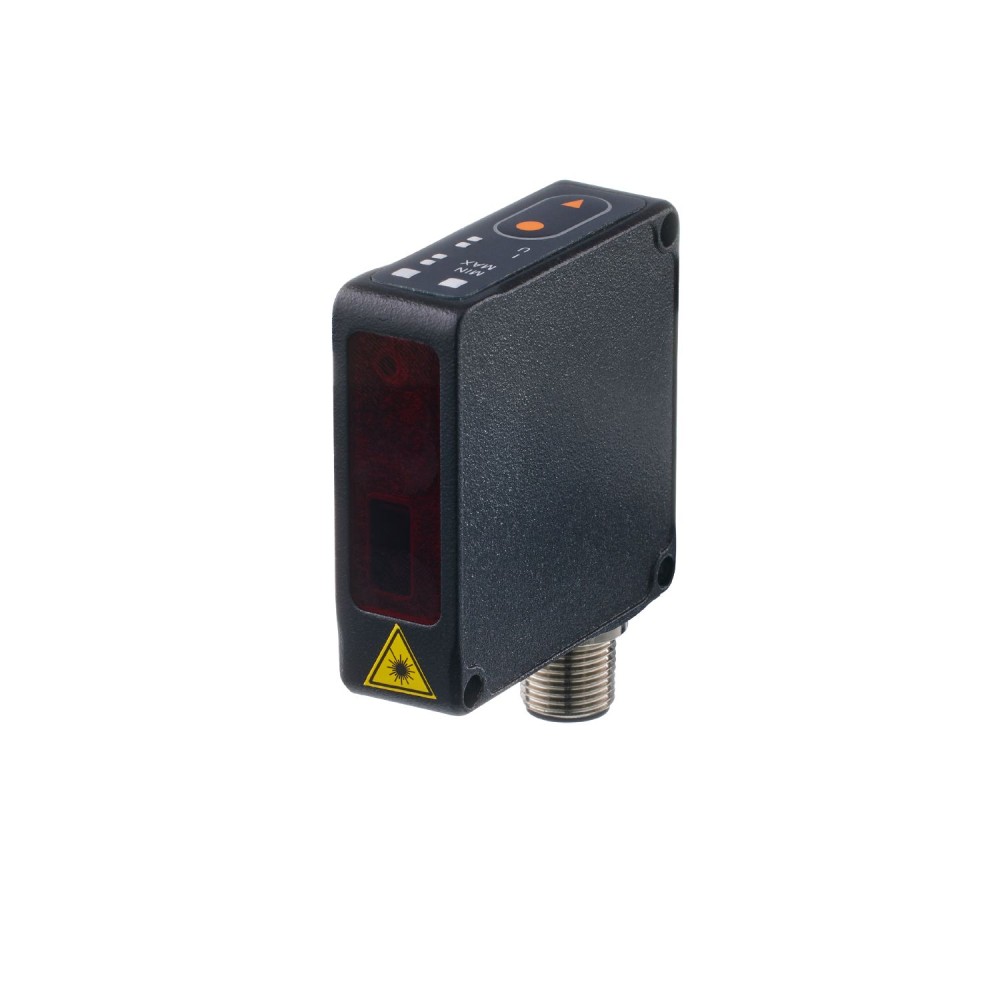

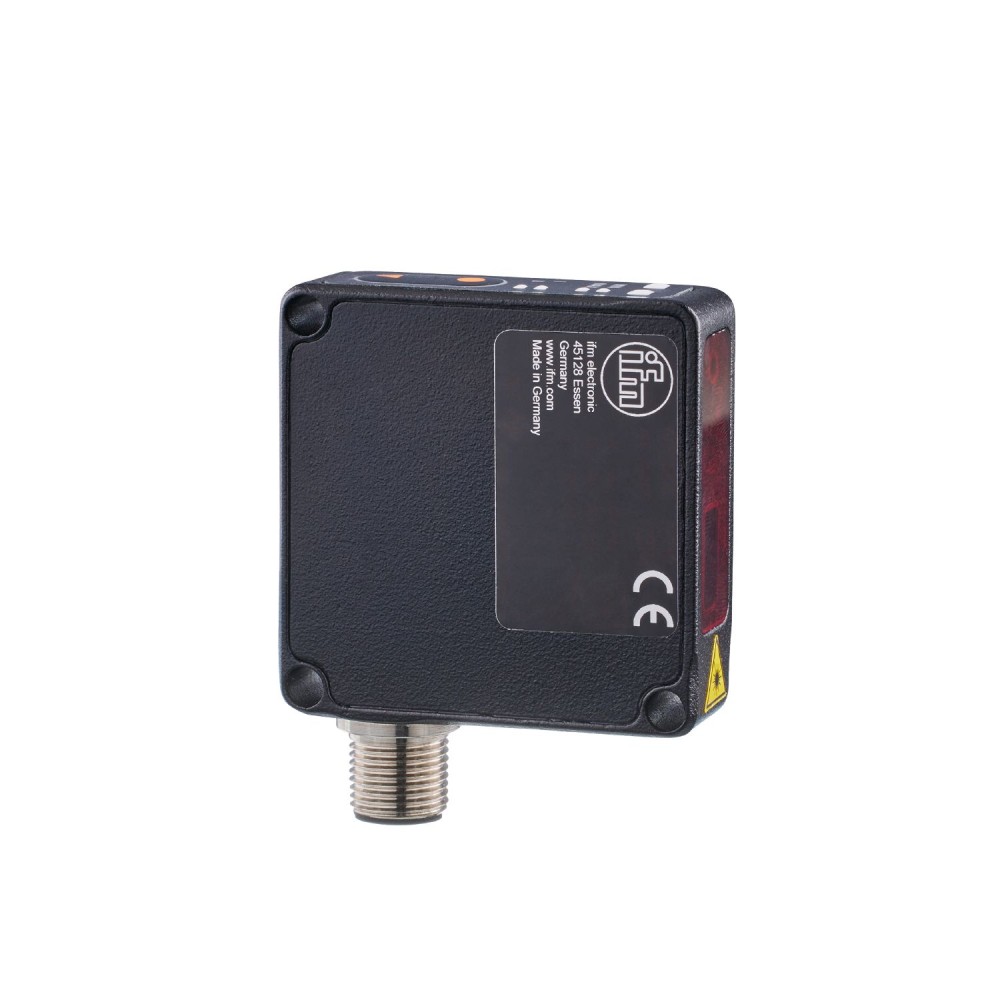

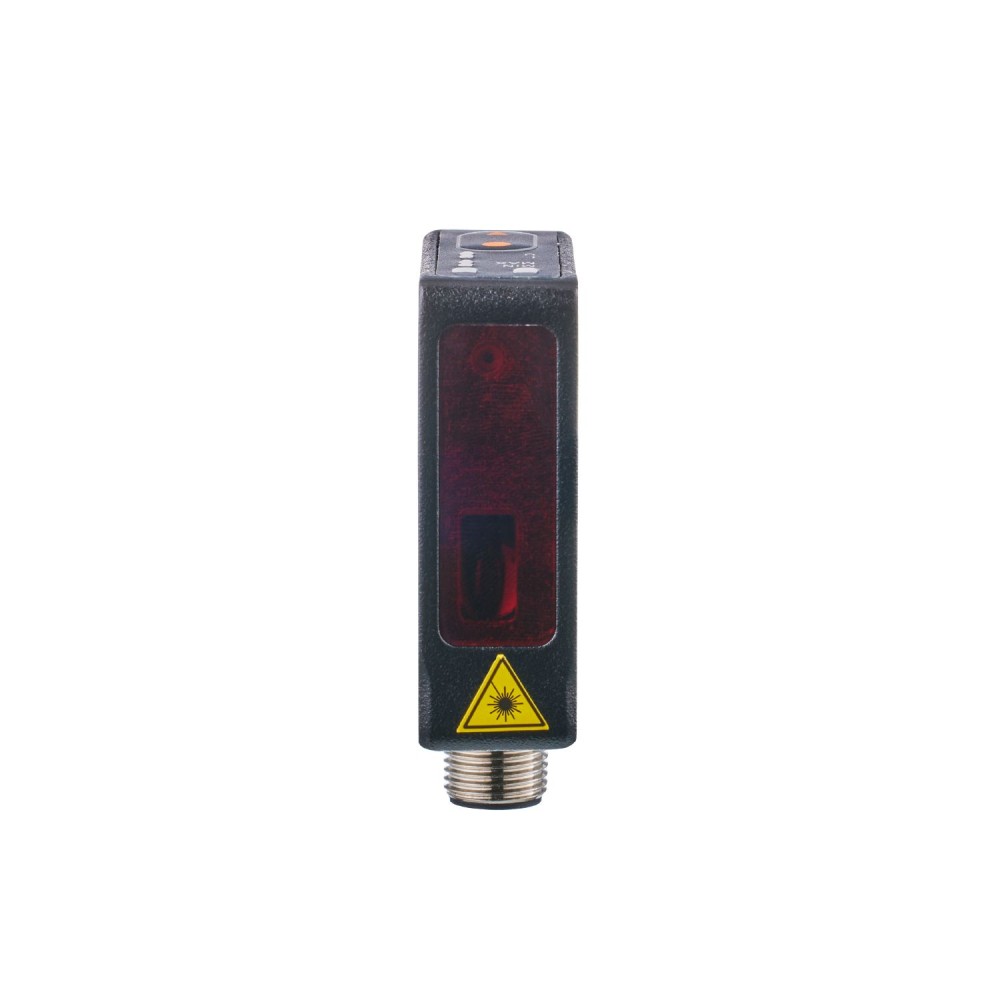

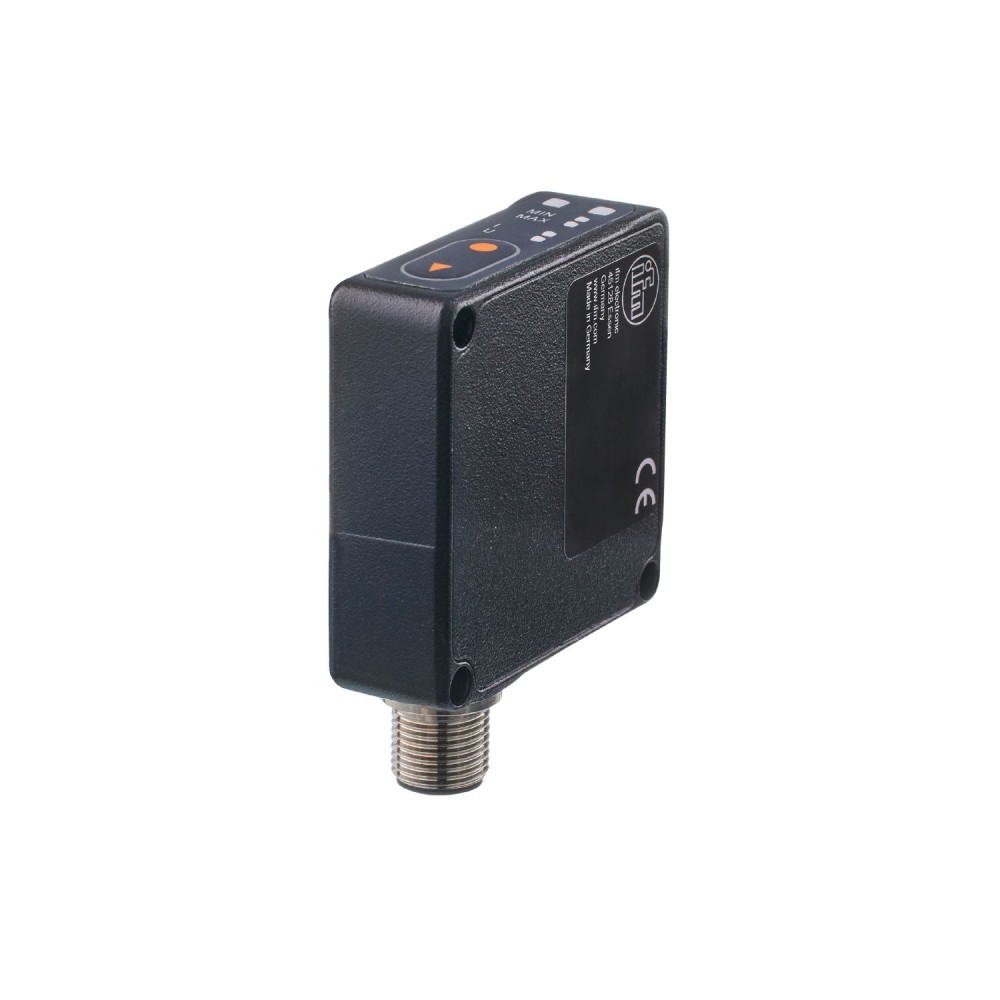

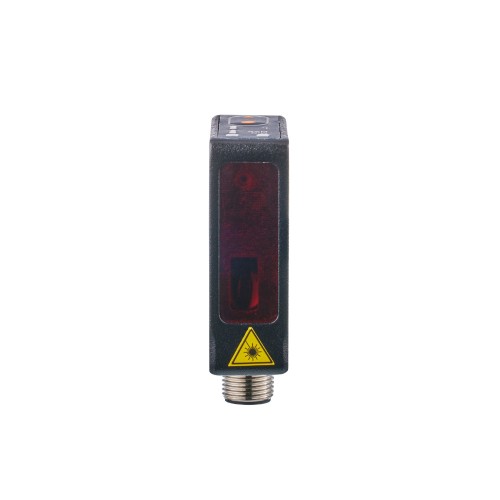

Фотоэлектрический датчик расстояния IFM OMHLF8KG/IO-Link/US OMH553

Код товара: 192245

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулOMH553

Код производителяOMHLF8KG/IO-Link/US

Все характеристики

Описание

Оптическое измерение расстояний в микрометровом диапазоне. Два коммутационных выхода. Подходит для высокочастотных применений. Три режима работы и прочная компактная конструкция обеспечивают широкий спектр применения.

Характеристики Фотоэлектрический датчик расстояния IFM OMHLF8KG/IO-Link/US OMH553

Основные характеристики

MTTF[лет]	552
Аналоговый выход напряжения[В]	0...10, (IEC 61131-2)
Аналоговый токовый выход [мА]	4...20, (IEC61131-2)
Артикул	OMH553
Вес[г]	127.5
Время задержки включения [с]	<, 0.3
Входы	Лазер вкл/выкл
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Данные процесса IO-Link (циклические)	функция длина бита значение процесса16 состояние устройства4 двоичная коммутационная информация2
Диапазон измерения[м]	0.05...0.2, (6...90% remission)
Диапазон регулируемый	да
Длина волны[нм]	630
Жилье	прямоугольный
Заметки о лазерной защите	Внимание:лазерный светкласс лазера:1EN/IEC 60825-1 2007EN/IEC 60825-1 2014Соответствует 21 CFR 1040.10, за исключением соответствия IEC 60825-1, издание 3, как описано в Уведомлении о лазерах № 56 от 8 мая 2019 г.
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Класс защиты от лазера	1
Код производителя	OMHLF8KG/IO-Link/US
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 1, Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых входов	1
Количество цифровых выходов	1
Макс. диаметр светового пятна [мм]	1
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.2
Материалы	корпус: литой цинк, передняя панель: пластик
Мин. время цикла процесса [мс]	3.2
Мин. сопротивление нагрузки [Ом]	5000
Момент затяжки [Нм]	5
Общее количество выходов	2
Одобрение UL	блок питанияКласс 2
Отображать	Состояние переключения: 1 светодиод, желтый, Напряжение питания: 1 светодиод, зеленый, Режим работы: 4 светодиода, белые
Ошибка линейности аналогового выхода[%]	±0,07
Параметры настройки параметров	гистерезис / окно / 2 точки, задержка включения и выключения, операции включения, функция обучения, фильтр, режим включения на свет/на темноту, отключение лазера, тип работы
Повторяемость[мм]	0.1
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1608
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	<, 30
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Примечания по точности/отклонению	Указанные значения достигаются после прогрева в течение 20 минут.
Примечания по частоте переключения [Гц]	стандартный
Профили	Интеллектуальный датчик - SSP 4.1.1Датчик измерения и переключения, 1 канал. Общий - I&, amp, DРасширение идентификации и диагностики. Управление датчиком. Расширение. Обучение двум точкам. Функция. Локатор. Функция. URI продукта.
Рабочее напряжение[В]	18...30 постоянного тока, («класс питания 2» по cULus)
Размеры светового пятна относятся к	на максимальной дальности
Размеры[мм]	51 x 51 x 17
Разрешение[мм]	0,05
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	0...60
Температура хранения[°C]	-10...65
Температурная компенсация	да
Тип света	красный свет
Тип трансмиссии	COM2 (38,4 кБод)
Типичный срок службы[ч]	50000
Требуемый тип главного порта	А
Ударопрочность	EN 60068-2-27 Ea30 g 11 мс полусинусоида, 3 удара в каждом направлении трех осей координат
Устойчивость к вибрации	EN 60068-2-6 Fc(10-55) Гц амплитуда 1 мм, период колебаний 5 мин, 30 мин на ось при резонансе или 55 Гц
Функции IO-Link (ациклические)	тег, специфичный для приложения, счетчик часов работы
Функция обучения	да
Частота переключения постоянного тока [Гц]	200
Электрическое проектирование	PNP/NPN, (параметризуемый)
ЭМС	EN 61000-4-2 ESD4 кВ CD/пластик8 кВ AD/металлEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-6 ВЧ-проводимость10 VEN 61000-4-4 Пакетный2 kVEN 55011класс B
