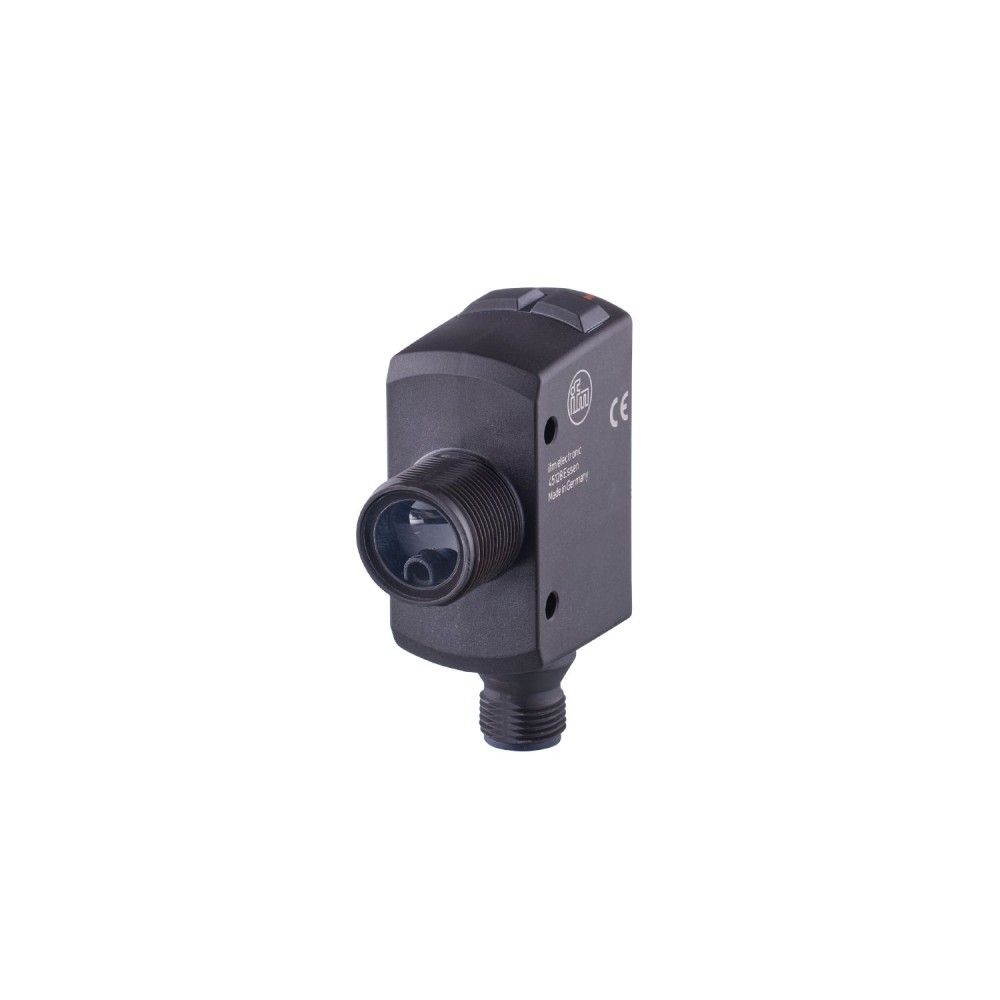

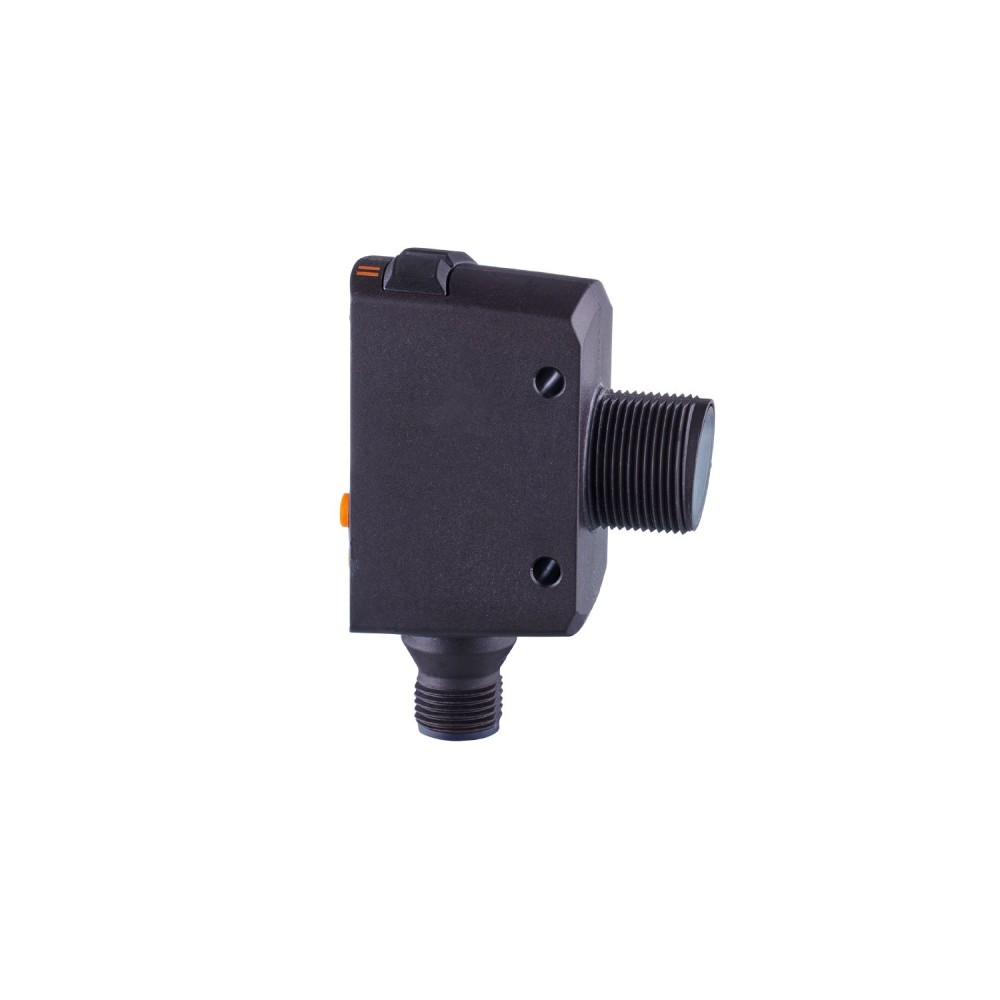

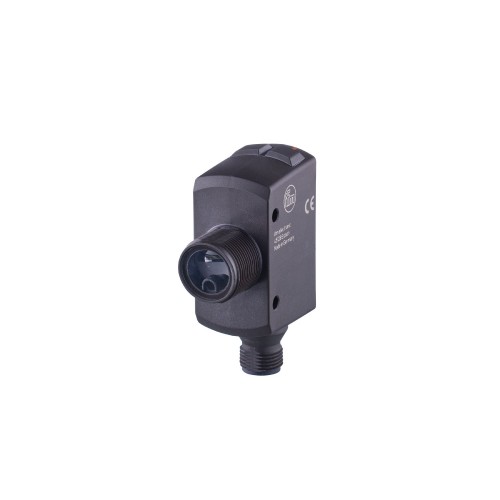

Фотоэлектрический датчик расстояния IFM OGDLFCKG/IO-LINK/US OGD250

Код товара: 192167

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулOGD250

Код производителяOGDLFCKG/IO-LINK/US

Все характеристики

Описание

Компактная конструкция со стандартной резьбой M18 и технологией измерения времени пролета PMD. Измерение с точностью до миллиметра и мониторинг расстояний в процессе работы. Диапазон, не зависящий от цвета. Одновременный вывод значения расстояния и отражательной способности для повышения надежности процесса.

Характеристики Фотоэлектрический датчик расстояния IFM OGDLFCKG/IO-LINK/US OGD250

Основные характеристики

MTTF[лет]	319
Артикул	OGD250
Вес[г]	52.06
Входы	Лазер вкл/выкл
Выравнивание линз	боковая линза
Выходная функция	2 x нормально открытый / нормально закрытый, (параметризуется)
Данные процесса IO-Link (циклические)	функция длина бита расстояние 16 отражательная способность 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения[м]	0.05...1
Диапазон настройки отражательной способности объекта [%]	6...900, (отражательная способность, 6 % черная бумага, 100 % белая бумага)
Длина волны[нм]	650
Жилье	прямоугольный с резьбой М18
Заметки о лазерной защите	Внимание: лазерный луч, класс лазера: 1EN / IEC60825-1:2007EN / IEC60825-1:2014Соответствует 21 CFR 1040.10, за исключением соответствия IEC 60825-1, издание 3, как описано в Уведомлении о лазерах № 56 от 8 мая 2019 г.
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интерфейс связи	IO-Link
Класс защиты	III
Класс защиты от лазера	1
Код производителя	OGDLFCKG/IO-LINK/US
Количество в упаковке	1 шт.
Макс. диаметр светового пятна [мм]	5
Макс. токовая нагрузка на выход [мА]	100
Материалы	корпус: PPSU, ABS, PMMA, PBT/PC, EPDM, передняя панель: PMMA
Мин. время цикла процесса [мс]	5
Обозначение резьбы	M18 x 1
Одобрение UL	Ta-25...60 °CТип корпусаТип 1источник питанияКласс 2Номер файла ULE174191

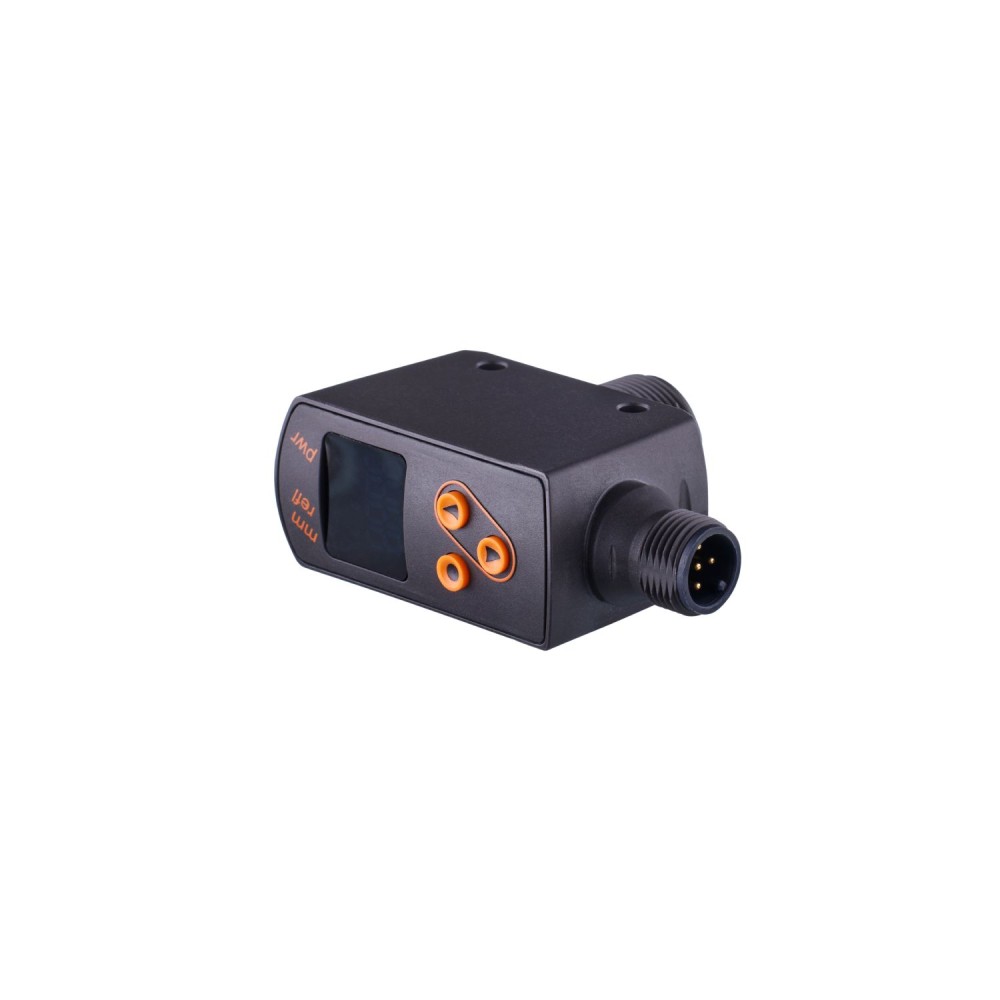

Отображать	состояние переключения2 светодиода, желтые1 буквенно-цифровой дисплей, 4-значный
Параметры настройки параметров	Расстояние/отражательная способность, гистерезис/окно, последовательная модуляция для предотвращения взаимных помех между 5 аналогичными устройствами, чувствительность
Подавление фона[м]	<, 20
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1581
Поставляемые товары	стопорные гайки: 2
Потребляемый ток [мА]	45, (24 V)
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Примечание о температуре окружающей среды	При температуре окружающей среды &, lt, -10 °C необходимо время для прогрева. Лазер выключен.
Профили	Общие - Идентификация и диагностика I&, amp, DIFunctionLocatorFunctionProductURI
Рабочее напряжение[В]	10...30 постоянного тока, («класс питания 2» по cULus)
Рабочие элементы	3кнопка
Размеры светового пятна относятся к	на максимальной дальности
Размеры[мм]	61.7 x 22.5 x 45.2
Ревизия IO-Link	1.1.3
режим SIO	да
Связь	Разъем: 1 x M12, кодировка: A
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...55
Температура хранения[°C]	-30...80
Тип защиты от короткого замыкания	импульсный
Тип света	красный свет
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Функции IO-Link (ациклические)	метка, специфичная для приложения, счетчик часов работы, счетчик циклов переключения
Частота дискретизации [Гц]	180
Частота переключения постоянного тока [Гц]	60
Электрическое проектирование	PNP/NPN, (параметризуемый)
ЭМС	EN 60947-5-2
