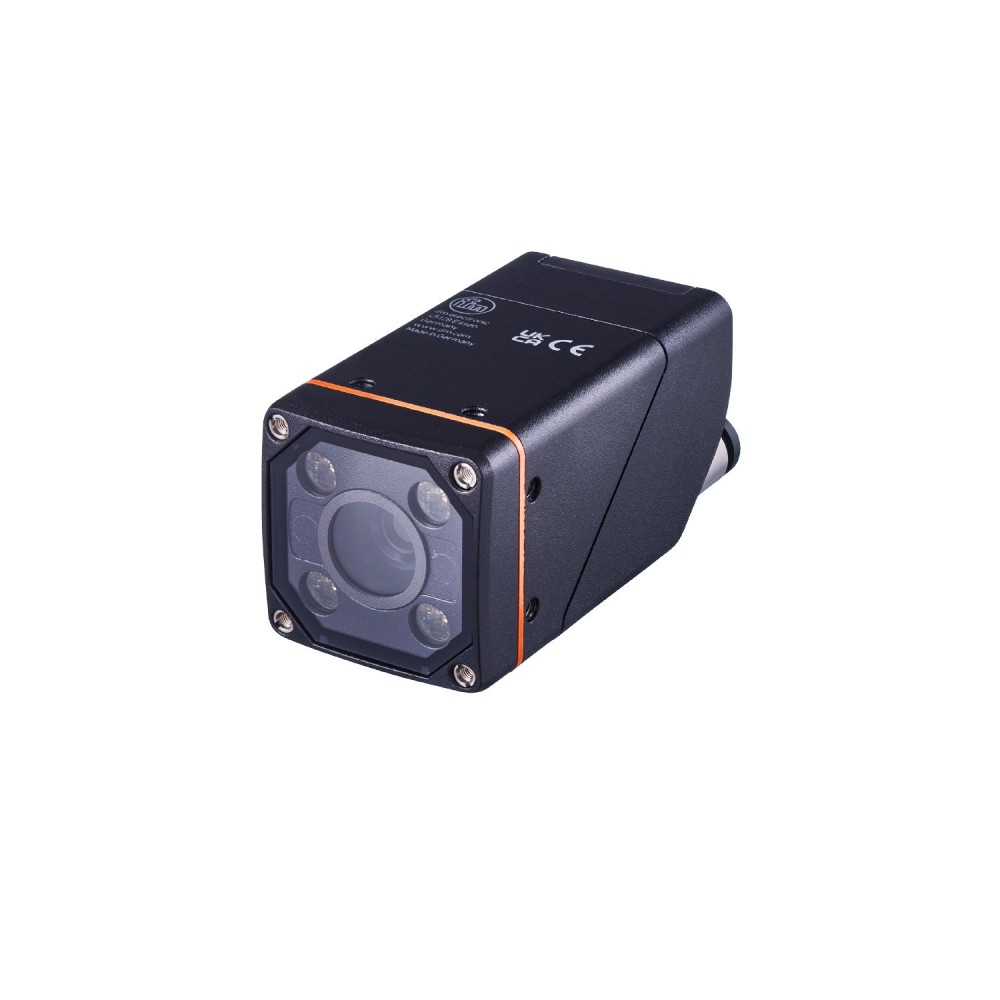

Считыватель 1D/2D-кодов IFM O2IIRDKG/E1/E2/EF/VF/TB/S O2I501

Ключевые технические характеристики и назначение

Считыватель кодов IFM O2I501 (артикул O2IIRDKG/E1/E2/EF/VF/TB/S) представляет собой многофункциональное устройство для идентификации объектов в промышленных системах. Модель предназначена для высокоскоростного и точного распознавания широкого спектра одномерных (1D) и двухмерных (2D) кодов, а также печатного текста (OCR) в сложных условиях автоматизированного производства.

Основные параметры, критичные для выбора

1. Разрешение изображения и подсветка:
Разрешение КМОП-датчика составляет 1280 x 960 пикселей (1, 2 МП). Использование интегрированной инфракрасной подсветки обеспечивает надежное считывание даже при слабом или нестабильном внешнем освещении, что критично для контроля качества и отслеживания продукции.

2. Поддержка промышленных протоколов Ethernet:
Считыватель оснащен интерфейсом Ethernet и поддерживает протоколы TCP/IP и EtherNet/IP. Это обеспечивает его быструю и бесшовную интеграцию в существующие промышленные сети и системы автоматизации, упрощая обмен данными и настройку.

3. Универсальность считывания:
Поддерживается считывание множества стандартов 1D-кодов (например, Code 39, Code 128, EAN) и 2D-кодов (ECC200, PDF-417, QR, Aztec), а также распознавание текста (OCR-A, OCR-B, Industrial). Эта функция позволяет использовать одно устройство для решения разноплановых задач идентификации.

4. Степень защиты корпуса:
Корпус имеет степень защиты IP 65, что гарантирует защиту от проникновения пыли и струй воды. Прочный литой цинковый корпус с передней панелью из стекла Gorilla Glass обеспечивает высокую надежность и долговечность при эксплуатации в жестких производственных условиях.

Ключевые преимущества

• Гибкость интеграции:Наличие протоколов EtherNet/IP и TCP/IP, а также возможность одновременного считывания нескольких кодов и текстовых строк, упрощает внедрение считывателя в высокоскоростные и комплексные линии автоматизации.
• Надежность в тяжелых условиях:Степень защиты IP 65 и диапазон рабочих температур от -10 до +50 °C, в сочетании с высокой ударопрочностью, обеспечивают стабильную работу в запыленных и влажных цехах.
• Высокая точность и скорость:Разрешение 1280 x 960 px и максимальная частота считывания до 40 Гц позволяют эффективно работать с мелкими и быстро движущимися объектами, обеспечивая высокую пропускную способность линии.

Технические параметры считывания и связи

Считыватель использует черно-белый КМОП-сенсор. Тип света – инфракрасный (IR), что позволяет эффективно работать с различными поверхностями и материалами. Максимальная частота считывания составляет 40 Гц.
Электрические данные:Рабочее напряжение находится в диапазоне 18... 30 В DC. Общее количество цифровых выходов составляет 2, с возможностью настройки функции (PNP/NPN), и максимальной токовой нагрузкой 100 мА на выход. Имеется защита от короткого замыкания и обратной полярности.

Конструкция и условия эксплуатации

Габариты корпуса составляют 45 x 45 x 96 мм. Материал корпуса – литой цинк с порошковым покрытием, передняя панель – стекло Gorilla Glass.
Устройство соответствует классу лазерной защиты 1 по стандарту EN/IEC 60825-1. Степень загрязнения, поддерживаемая устройством, составляет 3.
Рабочая температура окружающей среды: от -10 до +50 °C.
Тип крепления – винтовое (отверстие М4 х 7 мм).
