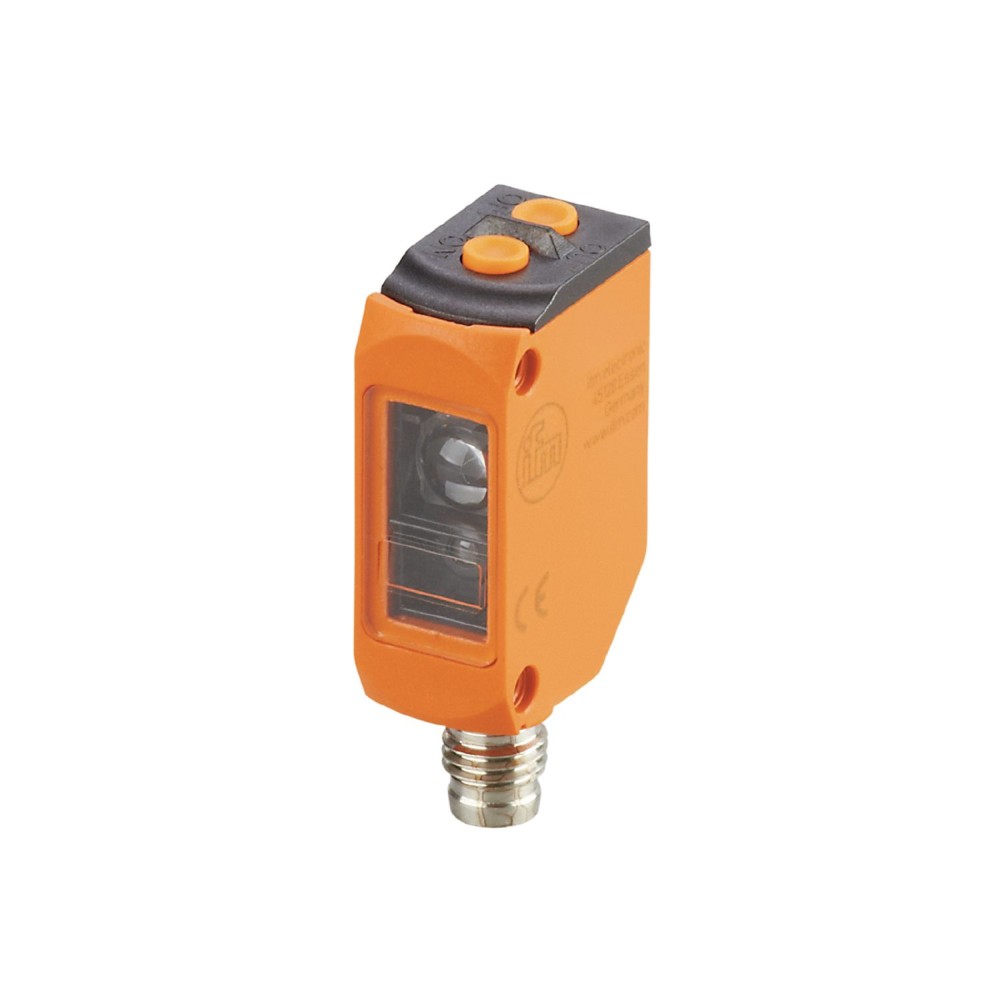

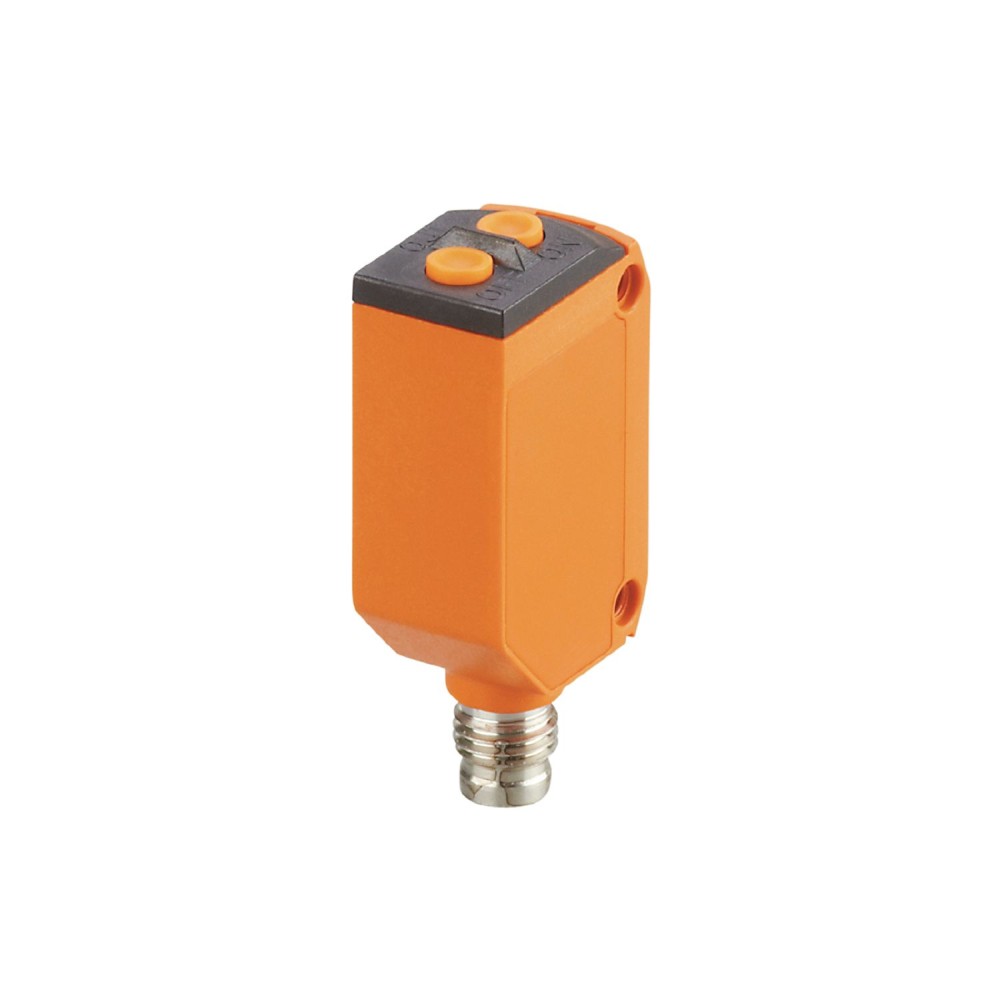

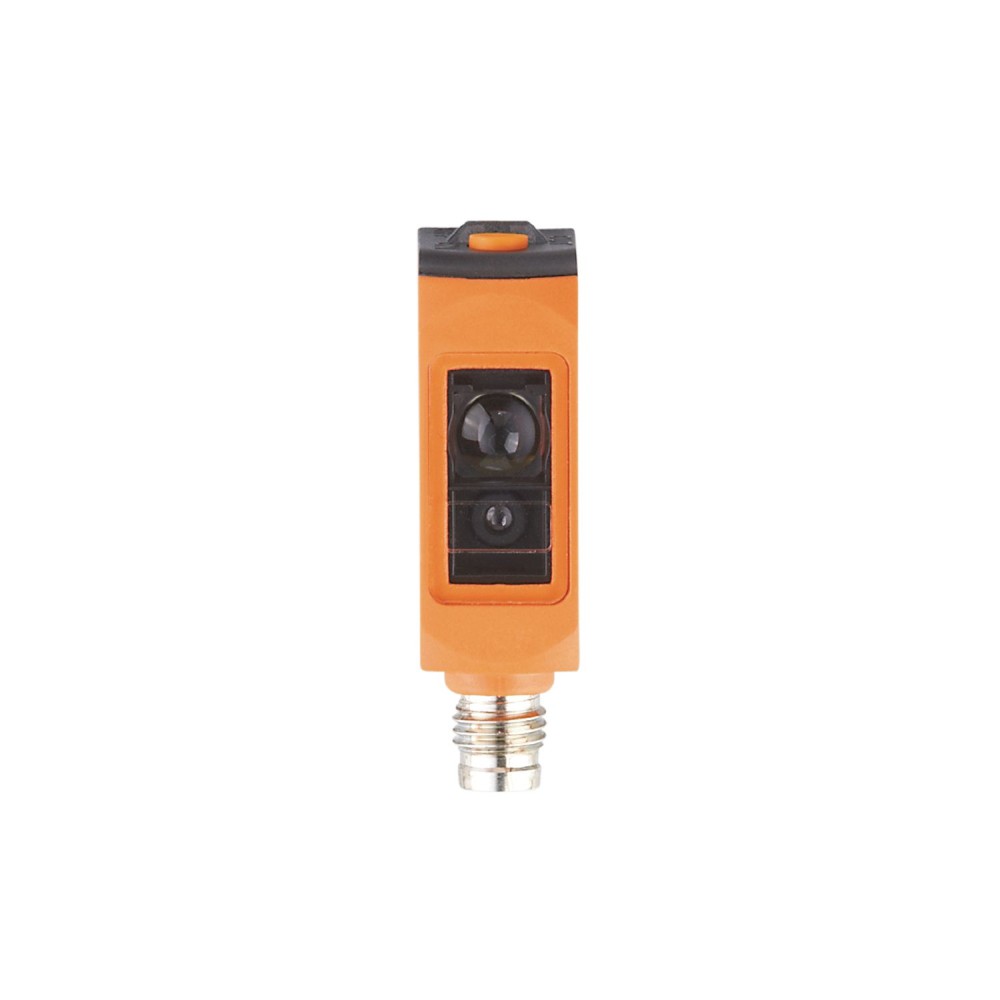

Датчик диффузного отражения с подавлением фона IFM O6HLFNKG/AS/4P O6H705

Код товара: 192016

IFM Производитель

25 957 ₽

Быстрый заказ

Характеристики

Код производителяO6H705

АртикулO6H705

Код производителяO6HLFNKG/AS/4P

Все характеристики

Описание

Датчик диффузного отражения IFM O6HLFNKG/AS/4P (O6H705)

Датчик диффузного отражения IFM O6HLFNKG/AS/4P (O6H705) предназначен для бесконтактного определения положения объектов в промышленных системах автоматизации. Модель обеспечивает высокую точность обнаружения благодаря функции подавления заднего фона и компактному исполнению, что позволяет интегрировать его в ограниченные пространства.

Ключевые технические характеристики

Принцип действия и подавление фона:Датчик работает по принципу диффузного отражения с интегрированной функцией подавления заднего фона. Это обеспечивает надежное обнаружение объектов независимо от цвета или отражающей способности фона, предотвращая ложные срабатывания.
Диапазон обнаружения:Стандартный диапазон обнаружения составляет от 1 до 100 мм, что позволяет применять датчик для решения различных задач позиционирования на небольших расстояниях. Диапазон регулируется, что обеспечивает гибкость настройки под конкретные условия применения.
Интерфейс связи IO-Link:Интегрированный интерфейс IO-Link версии 1. 1 обеспечивает цифровую передачу данных, параметрирование датчика и диагностику по стандартному протоколу IEC 61131-9. Это упрощает интеграцию в существующие системы управления и повышает функциональность.
Степень защиты:Корпус датчика соответствует степеням защиты IP 65 и IP 67. Это гарантирует защиту от пыли и влаги, позволяя эксплуатировать устройство в сложных промышленных условиях.
Электрическое проектирование:Датчик имеет электрическое проектирование NPN, что определяет тип выходного сигнала и совместимость с соответствующими контроллерами и системами. Постоянный номинальный ток коммутационного выхода составляет 100 мА.

Преимущества

Надежное обнаружение:Функция подавления заднего фона минимизирует влияние посторонних объектов, обеспечивая стабильную работу датчика.
Удобство интеграции:Интерфейс IO-Link упрощает подключение, настройку и мониторинг датчика в автоматизированных системах.
Устойчивость к условиям эксплуатации:Высокие степени защиты IP 65 и IP 67 обеспечивают долговечность и работоспособность датчика в агрессивных промышленных средах.

Характеристики Датчик диффузного отражения с подавлением фона IFM O6HLFNKG/AS/4P O6H705

Основные характеристики

MTTF[лет]	513
Артикул	O6H705
Вес	19.1
Выравнивание линз	боковая линза
Выходная функция	режим «свет/темно» (по выбору)
Габариты	46 x 13 x 21
Данные процесса IOLink (циклические)	функция длина бита значение процесса32состояние устройства4информация о двоичном переключении1
Диапазон	1...100, (white paper 200 x 200 mm)
Диапазон на белом объекте (90 % ремиссия) [мм]	1...100
Диапазон на сером объекте (18 % ремиссия) [мм]	8...100
Диапазон на черном объекте (6 % ремиссия) [мм]	12...100
Диапазон регулируемый	да
Дискретные выходы на борту	650 нм
Доступно подавление фона	да
Заметки о лазерной защите	Внимание: лазерный луч, класс лазера: 1EN / IEC60825-1:2007EN / IEC60825-1:2014Соответствует 21 CFR 1040.10, за исключением соответствия IEC 60825-1, издание 3, как описано в Уведомлении о лазерах № 56 от 8 мая 2019 г.
Замечания	рабочее напряжение «класс питания 2» согласно cULus
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Интерфейс связи	IO-Link
Класс защиты	III
Класс защиты от лазера	1
Код производителя	O6HLFNKG/AS/4P
Количество в упаковке	1 шт.
Макс. диаметр светового пятна [мм]	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материал линз	ПММА
Материалы	Корпус: ABS, PPSU, Уплотнение: EPDM
Мин. время цикла процесса [мс]	10
Момент затяжки [Нм]	0,5, (винты)
Одобрение UL	Ta-25...40 °CТип корпусаИсточник питанияТип 1Класс 2
Отображать	состояние переключения1 x светодиод, желтыйработа1 x светодиод, зеленый
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault526
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	16, (24 V)
Принцип действия	Датчик диффузного отражения
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция множественного сигнала переключения. Функция обработки переменной данных. Функция диагностики устройства. Функция обучения канала.
Рабочее напряжение[В]	10...30 DC
Размеры светового пятна относятся к	на максимальной дальности
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъем: 1 x M8, кодировка: A
Специальная особенность	Подавление фона
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-10...60
Тип защиты от короткого замыкания	импульсный
Тип света	красный свет
Тип трансмиссии	COM2 (38,4 кБод)
Требуемый тип главного порта	А
Функции IOLink (ациклические)	метка, специфичная для приложения, счетчик часов работы, счетчик циклов включения
Частота переключения постоянного тока [Гц]	1000
Электрическое проектирование	НПН
ЭМС	EN 60947-5-2
