Панель управления охлаждающей водой IFM SUCTION SYSTEM FOR COOLING WATER ZZ0432

Панель управления охлаждающей водой IFM ZZ0432 (SUCTION SYSTEM FOR COOLING WATER)

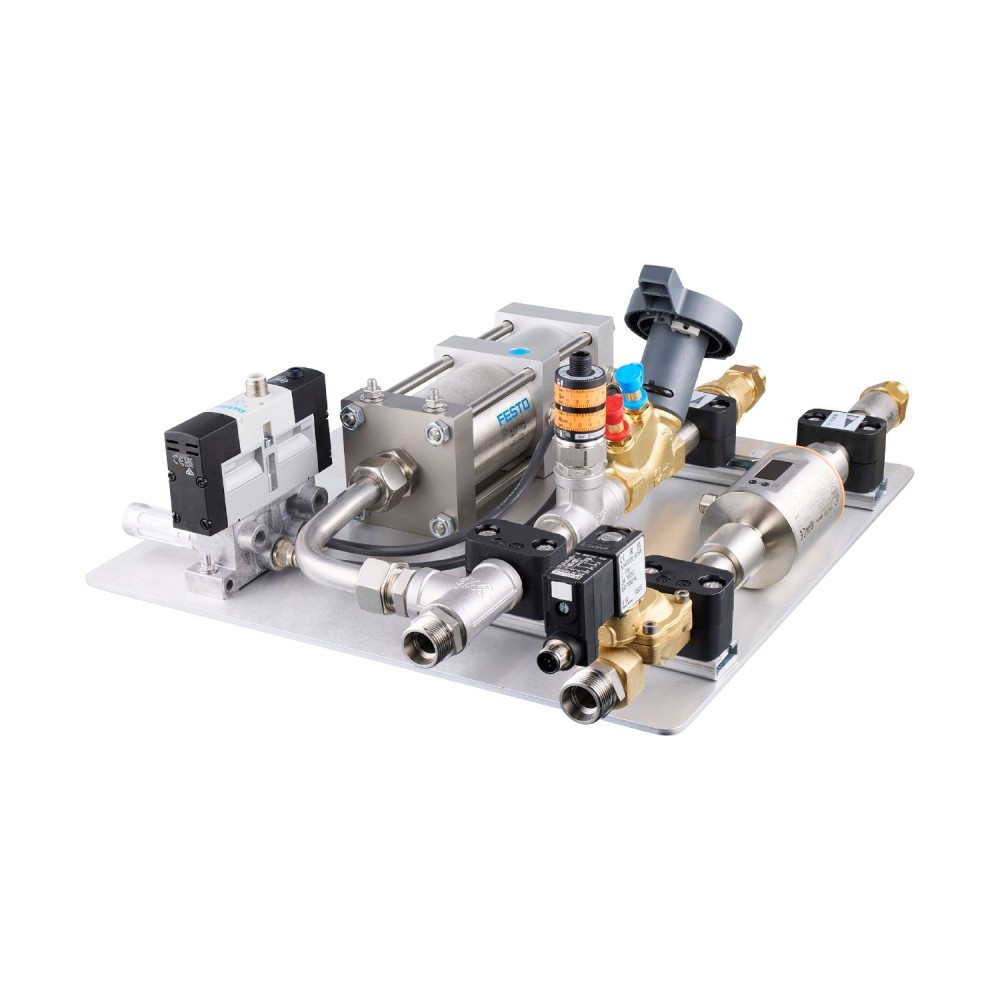

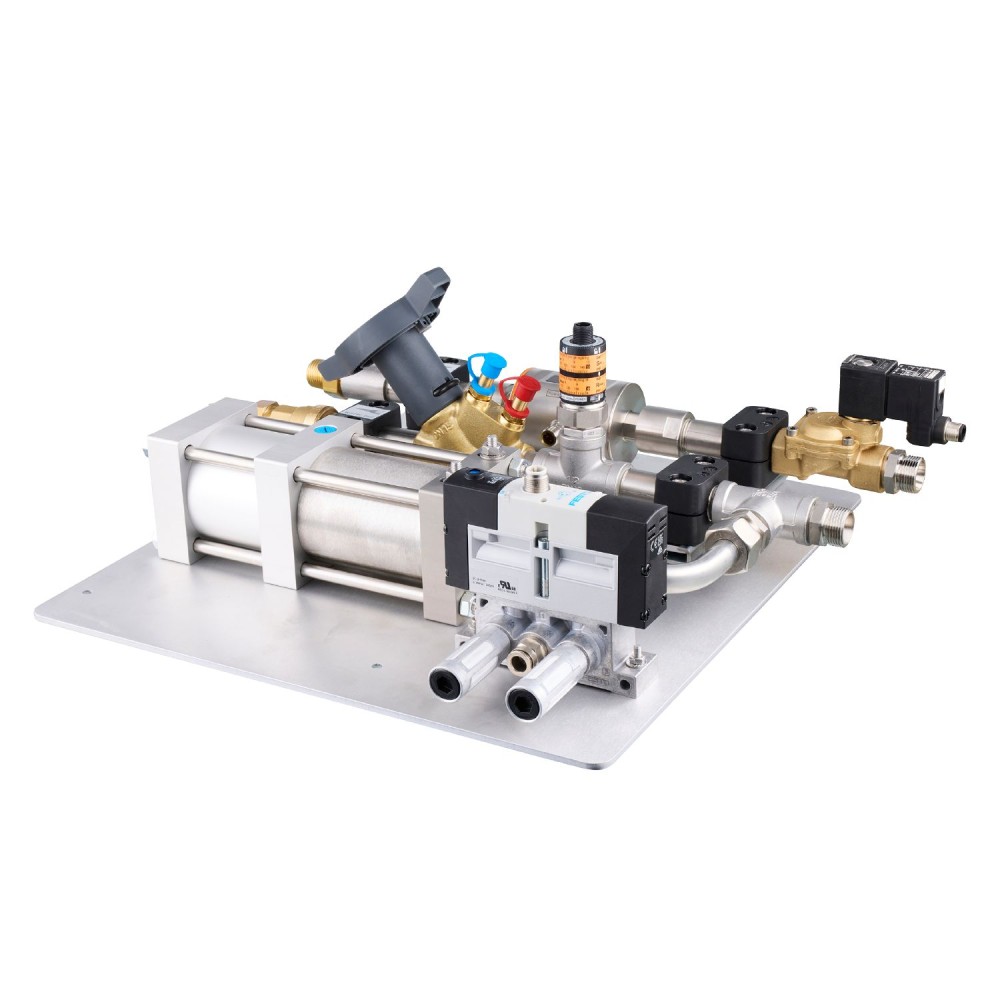

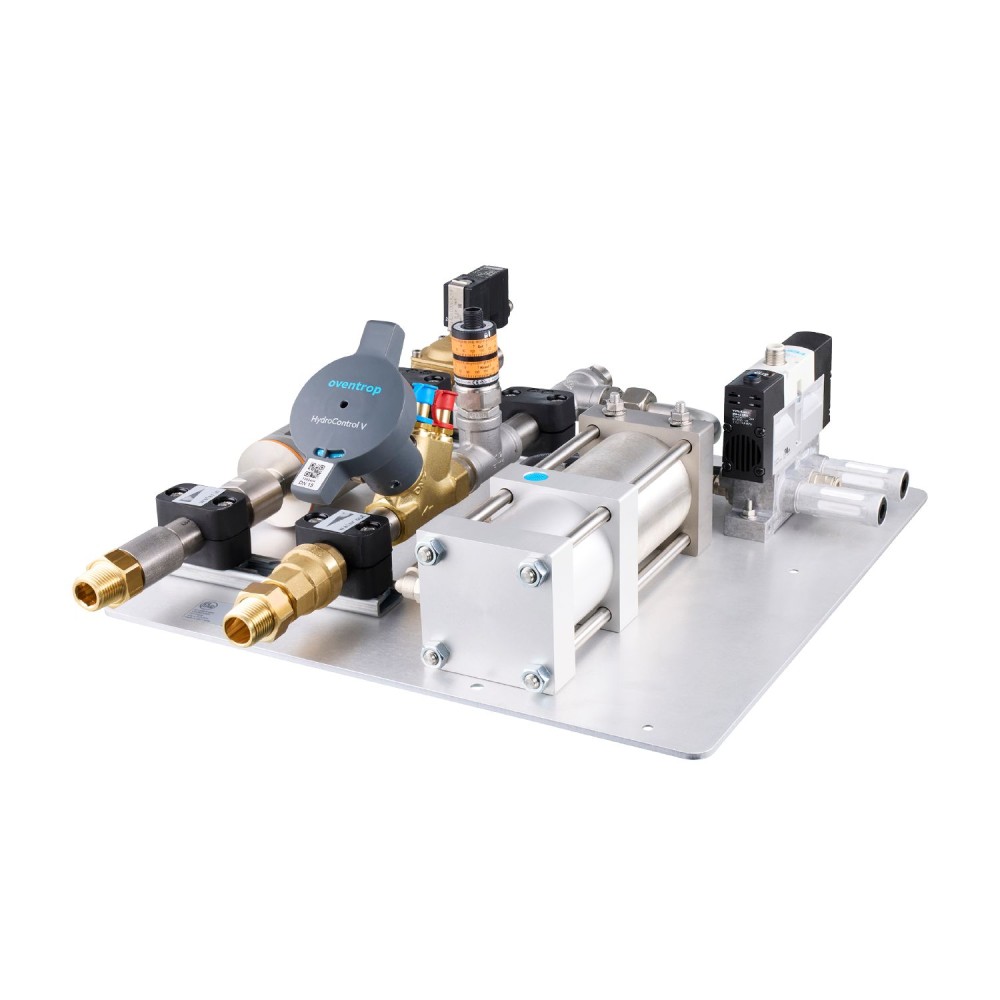

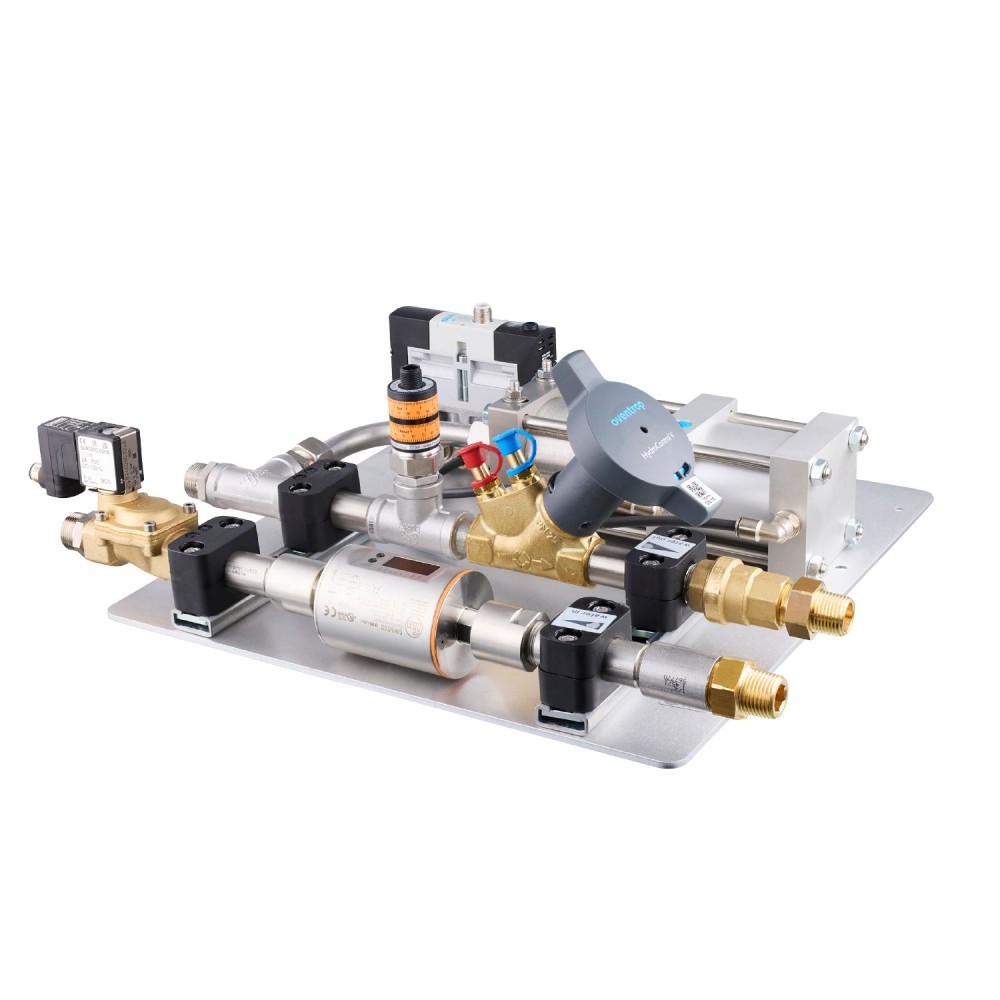

Панель управления охлаждающей водой IFM ZZ0432 представляет собой интегрированный модуль, разработанный для высоконадежного мониторинга и экстренного отключения систем охлаждения в промышленных роботизированных комплексах, в частности, в установках точечной сварки автомобильной промышленности. Устройство обеспечивает непрерывный контроль параметров контура охлаждения для оперативного обнаружения критических неисправностей.

Ключевые технические характеристики и функции

Модель ZZ0432 сфокусирована на предотвращении крупномасштабных утечек и защите оборудования путем интеграции критически важных компонентов мониторинга и исполнительных элементов.

• Интегрированная система контроля расхода и давления:В состав панели входит расходомер для точного измерения количества охлаждающей воды и датчик давления для мониторинга рабочей среды в обратном трубопроводе. Такая комбинация обеспечивает надежное обнаружение как постепенных утечек и засоров (по расходу), так и внезапных критических неисправностей, например, потери электродного наконечника (по падению давления).
• Функция экстренного прерывания потока:Панель оснащена водяным стоп-клапаном в подающей линии, который немедленно прерывает подачу охлаждающей воды в случае обнаружения неисправности. В сочетании с обратным клапаном в обратной линии это предотвращает значительную потерю хладагента и минимизирует ущерб от протечек.
• Специализированное применение в контактной сварке:Конструкция и логика работы оптимизированы для использования в робототехнических комплексах точечной сварки, где критически важен быстрый отклик на дефекты электродных наконечников и разрывы труб. Наличие устройства откачки охлаждающей воды предусмотрено для нештатных ситуаций.

Преимущества использования

Применение панели ZZ0432 позволяет повысить надежность производственных процессов за счет следующих факторов:

• Минимизация времени простоя:Благодаря сверхбыстрому обнаружению внезапного падения давления (например, при потере наконечника) обеспечивается оперативное отключение системы, что предотвращает повреждение свариваемого кузова и связанные с этим длительные простои оборудования.
• Комплексная диагностика:Одновременный контроль расхода и давления позволяет идентифицировать широкий спектр проблем: от засорения труб до разгерметизации, обеспечивая высокий уровень надежности мониторинга.
• Готовое решение для интеграции:Панель поставляется в виде предустановленного модуля, включающего все необходимые элементы (фильтр, расходомер, клапаны, датчики), что значительно упрощает монтаж, настройку и ввод в эксплуатацию в существующие и новые системы.

Примечание о конструкции:В комплект поставки также включены регулирующий клапан, обратный клапан, расширительный цилиндр и 5/2-ходовой клапан.
