Панель управления охлаждающей водой IFM KWST WITH BALANCING VALVES ZZ0057

Панель управления охлаждающей водой IFM KWST WITH BALANCING VALVES ZZ0057

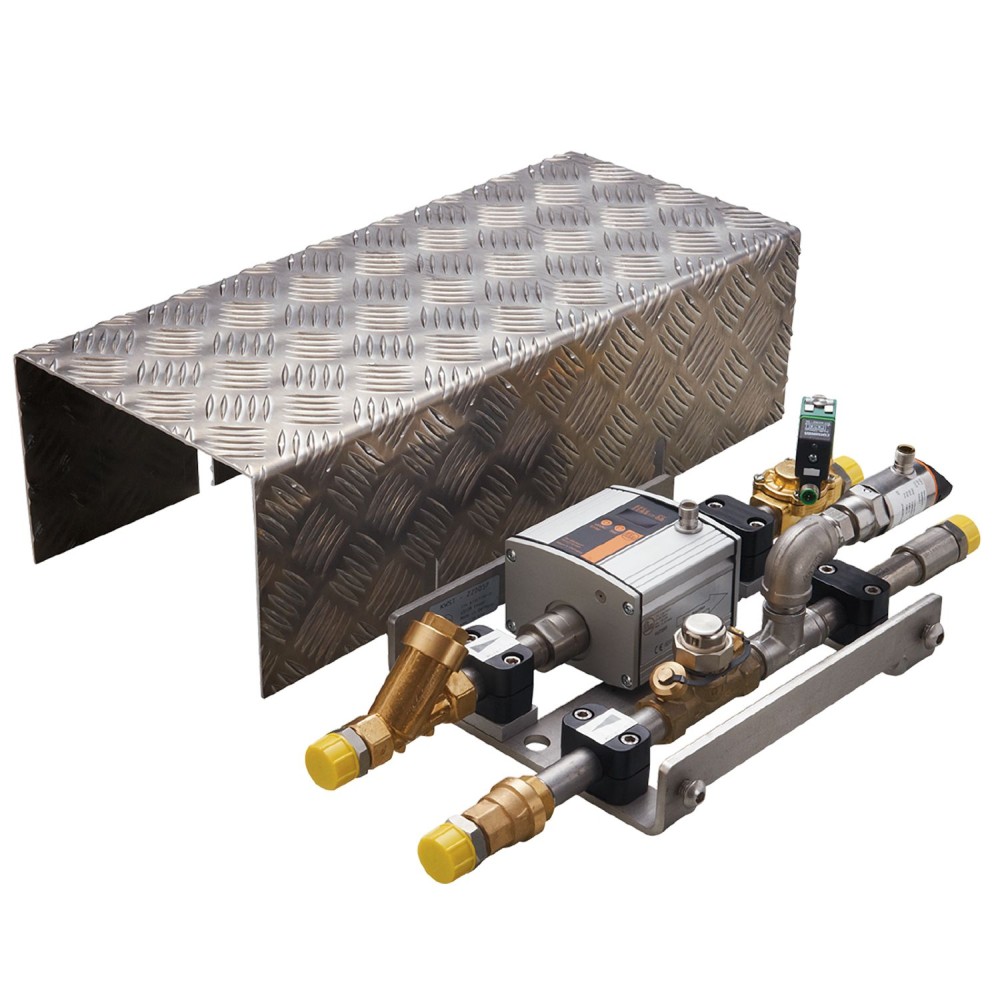

Панель управления IFM KWST (артикул ZZ0057) представляет собой комплексное диагностическое устройство, разработанное специально для контуров охлаждения в роботизированных системах точечной сварки, преимущественно в автомобильной промышленности. Назначение панели — обеспечение надежной защиты оборудования и технологического процесса за счет непрерывного мониторинга ключевых параметров охлаждающей среды.

Ключевые технические параметры и функциональность

1. Интегрированный контроль потока и давления
В конструкцию панели интегрирован расходомер для точного определения количества охлаждающей воды и датчик давления для мониторинга целостности системы. Эта комбинация позволяет оперативно обнаруживать внезапные падения давления, а также критические изменения расхода, вызванные потерей электродных наконечников, разрывами труб или внутренними утечками.

2. Специализированное применение в системах точечной сварки
Оборудование спроектировано для эксплуатации в жестких условиях роботизированных сварочных комплексов. Панель оптимизирована для обнаружения специфических неисправностей, которые критически влияют на качество сварки и могут привести к перегреву оборудования.

3. Комплексное исполнение с элементами регулирования
Панель поставляется с интегрированными балансировочными клапанами, запорным клапаном, регулирующим клапаном, фильтром и обратным клапаном. Данная комплектация обеспечивает готовое к установке решение для точной гидравлической настройки, фильтрации и немедленного управления контуром охлаждения.

4. Рабочие характеристики по давлению
Номинальное рабочее давление составляет до 6 бар (6000 мбар). Этот параметр подтверждает применимость панели в стандартных промышленных системах охлаждения, обеспечивая запас прочности при эксплуатации.

Преимущества

• Высокая надежность диагностики:Интеграция расходомера и датчика давления в одном устройстве обеспечивает надежное и быстрое обнаружение критических неисправностей (потеря наконечника, утечка), что минимизирует время простоя оборудования.
• Готовность к монтажу:Предварительная сборка с балансировочными, запорными и регулирующими клапанами, а также фильтром, значительно упрощает и ускоряет процесс интеграции в технологический контур.
• Оптимизация процесса:Наличие балансировочных клапанов позволяет выполнить точную настройку и регулировку потока охлаждающей воды, что является необходимым условием для стабильной и качественной работы сварочных роботов.
